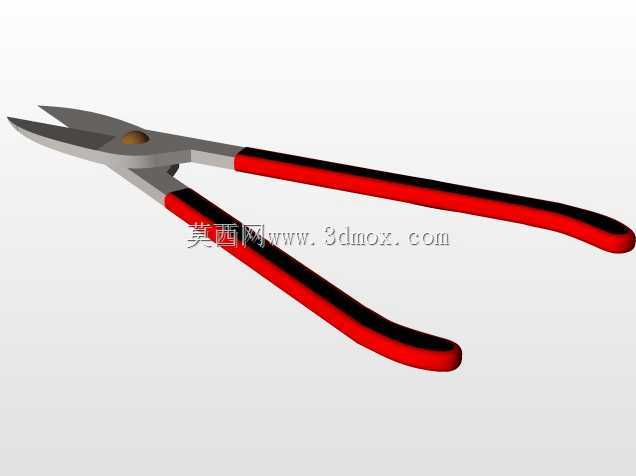

红柄薄刃水口钳工业级剪切工具结构

　　这款斜口剪切钳的刃口采用斜置式布局，刃口夹角经过多轮工况验证设定为22度，既保证剪切时的切入效率，又避免刃口过薄导致的崩边问题，刃口贴合面做了0.02mm的配研处理，剪切直径1mm以下的软质金属线材、塑料浇口时，断面平整无毛刺，无需二次修边，适配电子组装、塑胶件后处理、线束加工等多场景的精细剪切需求。钳体的铰接轴采用带防松结构的铜质铆钉，铆接后开合阻尼均匀，连续开合一万次以上仍无松旷、卡滞问题，轴部的间隙控制在0.015mm以内，避免剪切时刃口错位导致的剪切力损耗。手柄部分采用双色浸塑工艺，内层为硬质PVC材质与钳身金属柄紧密贴合，防止使用过程中手柄滑脱，外层为软质橡胶材质，表面做了防滑纹理处理，握持时贴合手掌虎口曲线，

　　长时间握持操作不易产生疲劳，手柄的长度设定为110mm，配合120mm的整体钳身长度，单手操作时力臂比例合理，剪切1.5mm硬铜线时仅需施加约25N的握力，操作省力。钳身金属部分采用高碳钢整体冲压成型，刃口部位做了局部高频淬火处理，硬度达到HRC58-62，保证刃口的耐磨性，钳身其余部分硬度控制在HRC40-45，兼顾整体韧性，避免受力时出现钳身断裂的问题。从结构设计逻辑来看，这款钳具优先考虑精细作业场景下的剪切精度，因此刃口尖端做了收窄处理，尖端宽度仅1.2mm，可以伸入狭小的缝隙内完成浇口、飞边的修剪，比如塑胶模具注塑完成后，产品内部深腔位置的浇口残留，普通宽头斜口钳无法伸入，这款窄头设计就能轻松完成作业。

　　钳身的开合角度做了限位设计，最大开合角度为30度，避免开合过大导致的手柄张开角度超出手掌可控范围，操作时的可控性更强。在实际产线应用中，这类钳具常被布置在电子组装工位、塑胶件修边工位、线束加工工位，用来剪切元器件引脚、塑胶件浇口、线束扎带等，相比普通斜口钳，薄刃设计对被加工件的损伤更小，不会在剪切塑胶件时导致产品表面发白、开裂的问题。建模过程中，刃口的曲面过渡是重点，需要保证两个半片钳身的刃口在闭合状态下全程贴合，从铰接轴位置到刃口尖端的间隙均匀，不能出现局部间隙过大导致的剪切不断问题；手柄的曲面造型需要符合人体工程学，握持时的受力点分布均匀，避免局部应力集中导致的手柄硌手问题；铰接轴的配合尺寸需要严格控制公差，

　　轴与孔的配合采用H7/h6的间隙配合，既保证转动灵活，又无明显晃动。钳身的表面做了发黑防锈处理，在常规车间环境下存放不易生锈，无需频繁做防锈维护，适合工业现场的高频使用场景。从安装边界来看，这款钳具为手持手动工具，无需额外固定安装，收纳时仅需占用150mm50mm15mm的空间，可放入常规工具腰包、工具抽屉内，便携性较强。在结构强度验证层面，钳身的受力薄弱点在铰接轴位置以及刃口根部，建模时对这两个位置做了圆角过渡处理，避免应力集中，在承受额定剪切力时，最大应力值远低于材料的屈服强度，保证长期使用的结构稳定性。
