斯特林单缸发动机传动结构

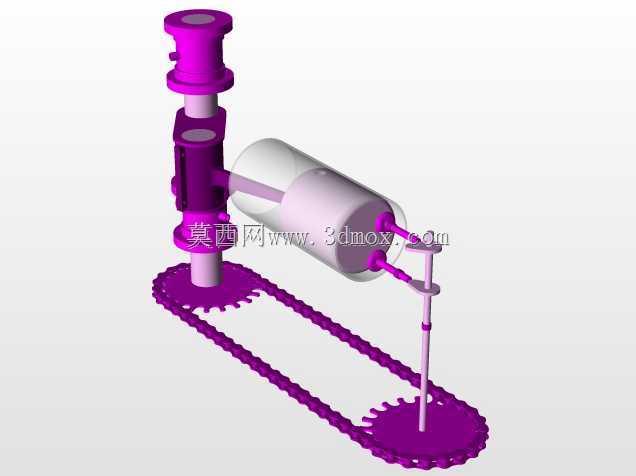

　　这套结构属于外燃式热力转换机械的典型演示构型，核心依托冷热腔温差形成工质压差推动活塞往复做功，常被用于工科教学场景下的热力循环原理展示，也可作为小型动力输出单元适配低负载科普装置、桌面创意摆件的动力源。整套结构的动力输出端采用链传动布局，上下布置的两个链轮通过标准滚子链完成动力传递，这种传动形式的优势在于可在中心距较大的两个轴系间实现稳定的扭矩传递，无需额外增加中间过渡齿轮组，同时传动过程中打滑率极低，能保证动力输出的转速比恒定，适配这类小功率、低转速的动力演示装置完全足够。

　　从结构布局来看，整套装置的核心做功单元为侧置的置换气缸与竖直布置的动力缸，置换气缸负责推动工质在冷热腔之间循环流动，动力缸则将工质膨胀收缩的压力差转化为活塞的直线往复动作，再通过曲柄连杆机构将直线运动转化为曲轴的旋转运动。曲轴的动力输出端直接与下部主动链轮同轴固连，从动链轮布置在竖直立柱的顶端，整套链传动结构完全沿着竖直立柱的外侧布置，既充分利用了竖直方向的安装空间，也让整个传动路径完全外露，方便观察动力传递的全过程，适配教学演示场景下的可视化需求。

　　设计层面上，整套结构的支撑主体为一根竖直布置的圆柱立柱，从底部安装基座一直延伸到顶端从动链轮的安装位，动力缸、置换气缸的连接支架、曲轴轴承座全部集成固定在这根立柱上，大幅减少了独立支撑零件的数量，降低了装配时的同轴度调校难度。底部的安装基座为带镂空减重结构的圆盘构型，既可以增大整套装置与安装台面的接触面积，提升放置稳定性，也能通过镂空结构减少材料用量，同时避免底部应力集中导致的基座变形。置换气缸采用横向侧置的布局，缸体轴线与动力缸的竖直轴线呈垂直布置，两者之间通过密闭气道连通，这种布局可以缩短工质的流动路径，减少工质在流通过程中的热量损耗，提升热能转换效率。置换活塞与动力活塞之间通过联动摇臂完成动作配合，摇臂的铰接点固定在立柱侧方的延伸支架上，可通过调整摇臂两端的连接孔位来微调两个活塞的动作相位差，保证热力循环的配气相位处于最优区间。

　　安装边界方面，整套结构的横向最大外缘由置换气缸的尾端与链传动的外侧边缘共同决定，竖直方向的最高点位为顶端动力缸的上法兰面，安装时只需保证底部基座与支撑台面完全贴合，预留出链轮旋转、链条运动的安全间隙即可，无需额外的预埋固定结构，适配桌面放置、展台陈列等多种场景。所有运动副的配合间隙都按照小功率低速装置的公差要求设计，曲轴与轴承座之间采用间隙配合，活塞与缸体之间预留了足够的热膨胀间隙，避免长时间运行后因热胀冷缩出现卡滞问题。链传动的张紧度可通过调整顶端从动链轮的安装高度来实现，无需额外增加张紧轮结构，简化了后期维护的流程。整套结构的所有零件都采用模块化设计，各个支架、缸体、传动件都可独立拆卸更换，方便在教学场景下拆解展示内部构造，也便于替换不同尺寸的链轮来调整输出转速，适配不同的演示需求。
