槽轮间歇传动机构三维结构设计

　　这套间歇传动结构是自动化分度工位中极为常用的核心执行组件，日常在多工位转盘装配线、罐头封罐设备、胶片步进输片机构、多工位冲压送料台这类需要周期性转位、精准停驻的设备上都能见到它的应用场景。和连续运转的传动结构不同，这类槽轮结构能在主动件连续匀速转动的前提下，带动从动槽轮按照固定角度完成周期性的间歇转动，停驻阶段不需要额外加装锁止结构就能依靠主动拨盘的锁止弧完成位置固定，完全适配需要工位间精准停顿、完成装配或加工工序的生产场景。

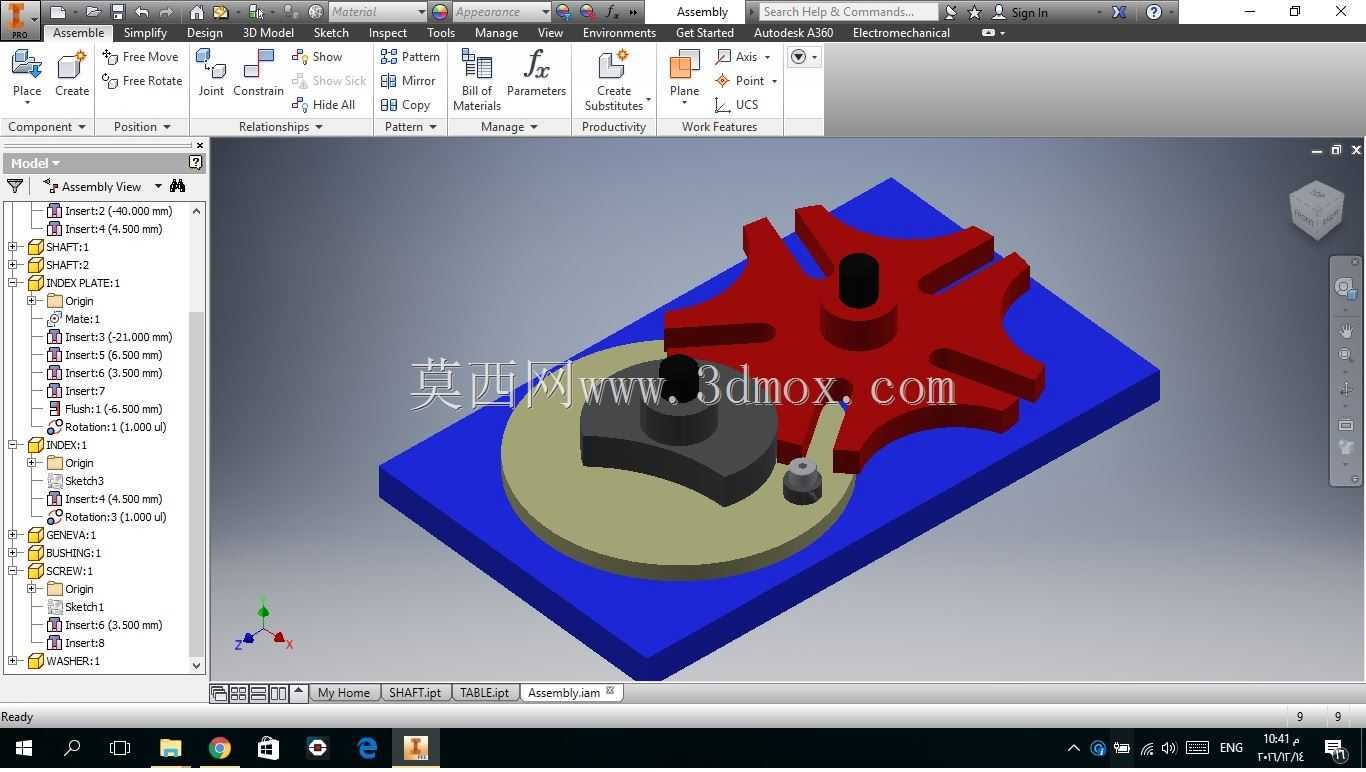

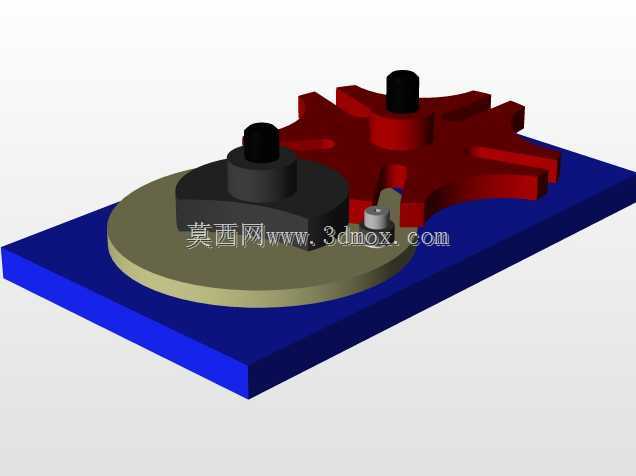

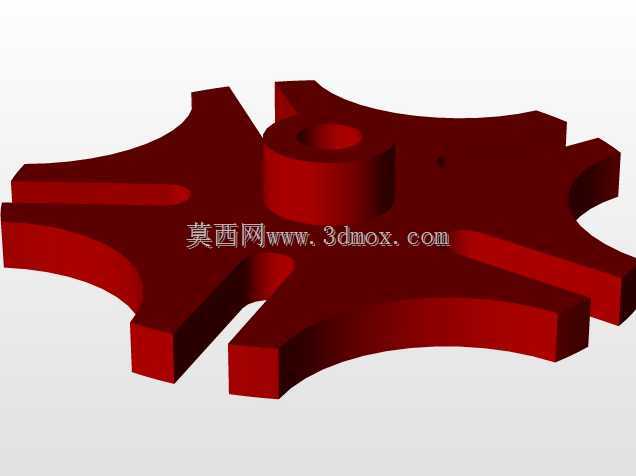

　　从结构设计逻辑来看，这套结构的核心部件包含带圆柱拨销的主动拨盘、带径向槽的从动槽轮、安装承载基板以及配套的转轴支撑组件。设计阶段首先要确定工位数量对应的槽轮槽数，常规工况下4槽、6槽结构应用最广，槽数越少单步转位的冲击越大，对应的动停时间比也会变化，设计时需要匹配设备的工序动作时长来确定槽数参数。主动拨盘上的拨销直径需要和槽轮的径向槽宽度做间隙配合，单边预留0.02-0.05mm的装配间隙，既保证拨销能顺利滑入滑出径向槽，也避免间隙过大导致转位过程出现回程冲击。拨盘上的锁止弧需要和槽轮的外圆弧面做贴合配合，锁止弧的圆心与拨盘转轴同轴，当拨销脱离槽轮径向槽的瞬间，锁止弧刚好卡入槽轮的对应圆弧位置，完全限制槽轮在停驻阶段的自由转动，保证工位停驻的位置精度。

　　安装边界方面，整套结构的承载基板为矩形平板结构，基板上加工有两个对应主动轴、从动轴的安装定位孔，两孔的中心距需要严格按照槽轮机构的中心距公式计算确定，中心距偏差需要控制在0.02mm以内，否则会出现拨销卡滞、锁止弧干涉或者传动间隙过大的问题。主动轴输入端通常会连接减速电机输出端，安装时需要保证主动轴与电机输出轴的同轴度，径向跳动控制在0.01mm以内，避免运转过程出现额外振动。从动轴上端为工位安装接口，可以直接固定多工位转盘、工装夹具等负载，安装接口的端面跳动需要控制在0.03mm以内，保证工位转盘的平面度满足加工或装配要求。

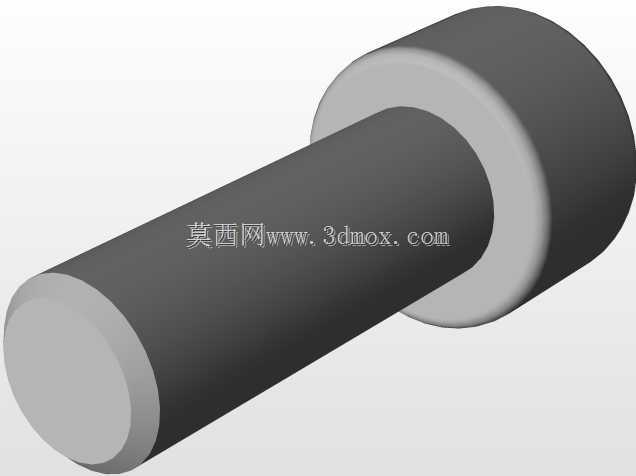

　　功能特性上，这套结构的传动过程完全依靠机械结构配合实现，不需要额外的电控程序控制分度角度，传动可靠性远高于依靠伺服电机点位控制的分度结构，在高速轻载的间歇转位场景下，机械磨损小、维护成本低，只要定期给转轴位置补充润滑脂就能长期稳定运行。设计时需要注意拨销进入和脱离径向槽的瞬间，槽轮的角速度变化是突变的，因此这类结构不适合用于高速重载的转位场景，通常主动轴转速控制在100rpm以内时，传动冲击和噪音都能控制在合理范围内。如果需要降低转位冲击，可以在拨销上加装尼龙衬套，或者将拨销设计为偏心可调结构，通过微调拨销的回转半径来补偿加工误差带来的传动间隙。

　　从实际装配调试的角度来看，整套结构的零件加工精度要求集中在转轴孔位、槽轮径向槽、拨销外圆以及锁止弧面这几个位置，槽轮的径向槽需要沿圆周方向均布，相邻槽的角度偏差不能超过0.05度，否则会出现工位定位偏差，导致后续装配或加工工序出现对位不准的问题。安装时需要先将两个转轴组件固定在基板上，手动转动主动拨盘检查整个传动循环，确认拨销滑入滑出径向槽无卡滞、锁止弧贴合无间隙、槽轮转位角度准确后，再连接驱动电机进行空载试运转，试运转阶段需要检查各个转动副的温升，连续运转2小时后轴承位置温度不超过70摄氏度即为合格。
