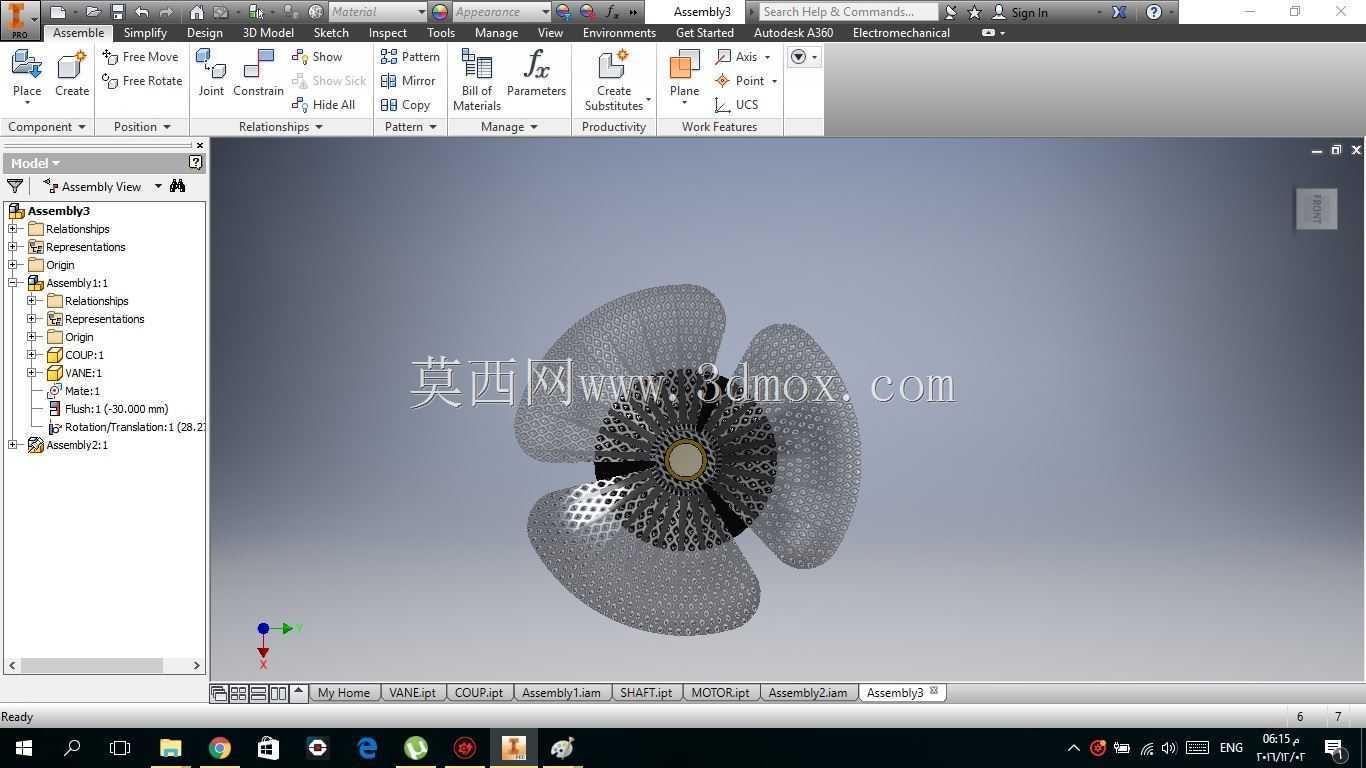

多孔结构三叶轴流风叶结构设计

　　该三叶风叶主要适配中小型轴流通风、散热类设备，常见应用场景包含工业机柜散热排风、小型通风设备送风、农用小型机具风冷散热、商用空气循环设备动力端，部分同结构改型也可用于小型流体输送设备的动力叶轮，区别于常规实心叶片设计，该款叶片采用全域多孔镂空结构，核心设计逻辑是在保证叶片结构刚度满足额定转速下受力要求的前提下，尽可能降低叶轮整体转动惯量，减少驱动端的启动扭矩负载，同时镂空结构可以打散叶片表面的附面层气流，降低叶片转动过程中的涡流噪声，改善设备运行的NVH表现。

　　从结构设计逻辑来看，叶片采用三维扭曲翼型截面，从叶根到叶梢的弦长、安装角呈渐变分布，叶根位置与中心轮毂采用一体化衔接结构，轮毂位置预留标准轴孔与键槽安装位，可直接适配常规直径的电机输出轴，安装时无需额外定制转接法兰，轴孔端面设计有定位止口，可保证叶轮与电机轴的同轴度，避免高速转动时出现动平衡超差问题。叶片的镂空孔采用渐变孔径设计，靠近叶根区域的孔径更小、孔分布密度更低，匹配叶根位置更高的结构应力需求，靠近叶梢区域的孔径更大、分布密度更高，适配叶梢位置更低的应力水平同时最大化减重效果，所有镂空孔的边缘均做圆角过渡处理，避免应力集中导致的叶片疲劳断裂问题，同时减少孔边的气流分离损失。

　　安装边界方面，该叶轮的径向最大尺寸适配常规小功率轴流风机的风筒内径，轴向安装尺寸紧凑，轮毂轴向长度较短，安装后不会占用过多的电机轴伸长度，可适配多数标准Y系列、YS系列小功率异步电机以及直流无刷电机的安装尺寸，安装时仅需通过轴端锁紧螺母压紧轮毂端面即可完成固定，无需额外的轴向定位结构。动平衡设计上，三个叶片沿周向呈120度均匀分布，单叶片的质量分布沿径向做等力矩配平设计，镂空结构的排布在建模阶段就做了周向对称校验，可减少后期动平衡校正的去除量，降低生产加工的校正成本。

　　实际使用过程中，该结构叶轮相比同尺寸实心塑料叶片，整体重量可降低40%左右，相同转速下驱动电机的输入功率可降低8%-12%，同时因为附面层被多孔结构持续扰动，叶片失速攻角比实心叶片提升约3度，在风机进口气流存在一定紊流的工况下，运行稳定性更好，不容易出现喘振问题。建模过程中，叶片的翼型截面选取了低雷诺数下升阻比表现更优的翼型曲线，沿叶高方向的扭转角经过流场仿真迭代，保证不同叶高位置的气流攻角都处于高效区间，减少叶道内的二次流损失，多孔结构的排布避开了叶片的主应力传递路径，通过有限元应力校核，在额定转速1.2倍的超速工况下，叶片最大应力仍低于常用工程塑料的许用应力值，长期运行不会出现塑性变形问题。

　　针对不同的应用场景，该结构可通过调整叶片的安装角、镂空率来匹配不同的风压风量需求，比如用于散热场景时可适当增大叶梢安装角提升风量，用于有一定静压要求的送风场景时可适当减小镂空率、增大叶根安装角提升静压输出，轮毂的轴孔尺寸可根据适配电机的轴径做参数化调整，无需重新构建叶片主体模型，可大幅缩短同系列不同规格产品的开发周期。
