外啮合齿轮式液压泵结构展示三维数模

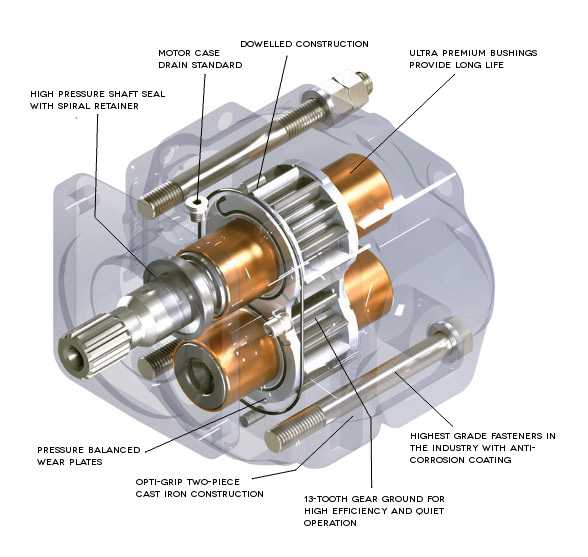

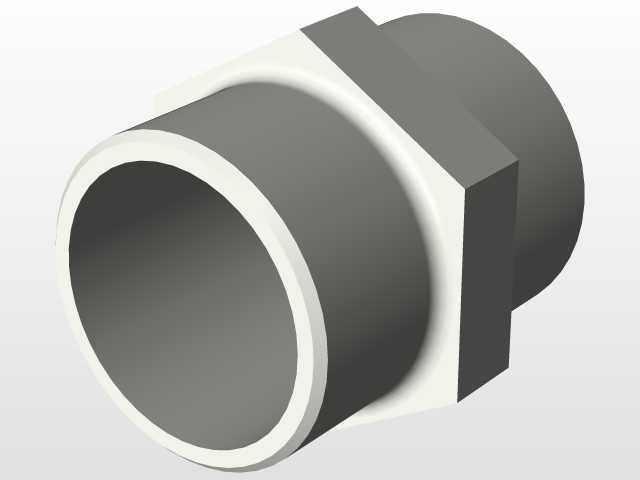

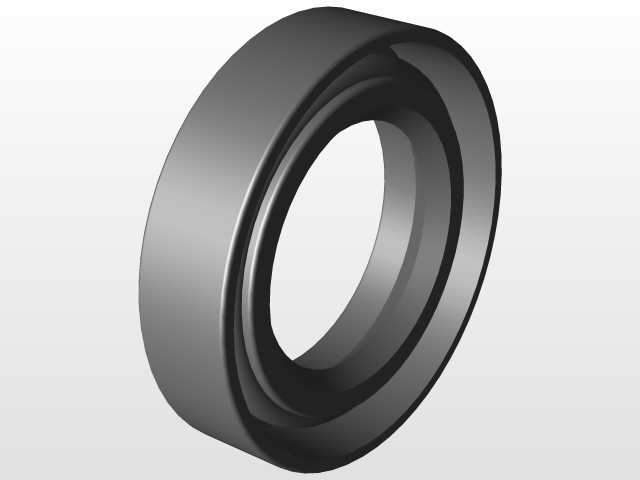

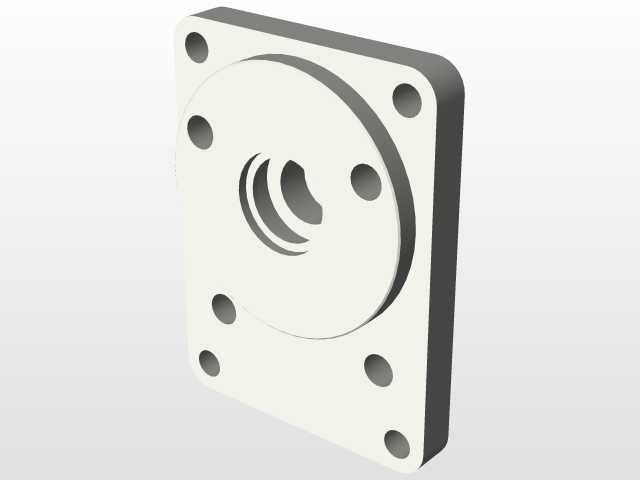

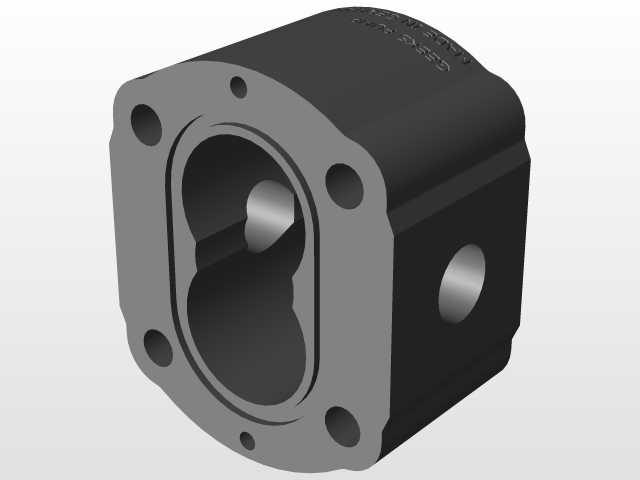

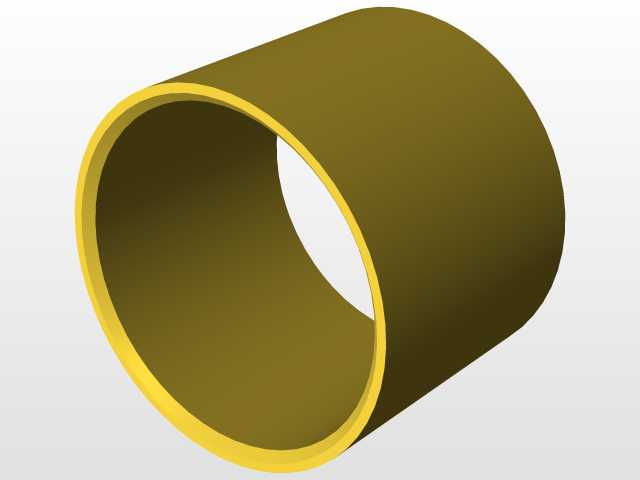

这款外啮合齿轮液压泵是液压传动系统中的核心动力转换元件，主要应用在工程机械液压回路、工业设备静压传动系统、农业机械液压操控单元、机床液压进给系统等场景中，负责将原动机输入的旋转机械能转化为液压油的压力能，为整套液压回路提供稳定的压力油源，驱动液压缸、液压马达等执行元件完成直线往复、旋转类做功动作。从结构设计来看，该款泵采用13齿磨齿齿轮作为核心做功部件，齿形经过精密磨削加工，能在运转过程中实现更低的流量脉动与运行噪音，同时提升容积效率，减少高压工况下的内泄漏损失；泵体采用双件式铸铁壳体结构，搭配定位销实现精准合模装配，保证壳体内部型腔的同轴度与形位公差，为齿轮副提供稳定的运转支撑空间。轴向配置压力平衡式耐磨侧板，能够根据泵出口压力自动调整轴向间隙补偿量，在高压工况下自动贴合齿轮端面，大幅降低高压侧油液向低压侧的泄漏量，同时侧板采用耐磨材质制作，可长期承受齿轮端面的摩擦损耗，延长泵的整体使用寿命。轴端采用带螺旋挡圈的高压轴封结构，能够承受持续的高压油液冲击，避免泵轴伸出位置出现油液外泄漏问题，适配高压力等级的液压系统使用要求。内部配置超长寿命优质轴套，为齿轮轴提供稳定的径向支撑，降低轴系运转过程中的摩擦阻力，同时承受齿轮啮合产生的径向力，避免轴系出现偏磨、卡滞问题；所有外露紧固件均采用行业高等级防腐蚀涂层紧固件，能够在潮湿、多粉尘、轻度腐蚀的复杂工况环境下长期使用，避免紧固件锈蚀导致的泵体密封失效问题。在安装边界设计上，该泵采用标准的安装法兰与轴伸连接尺寸，进、出油口采用通用的油口连接规格，能够直接适配同排量等级的常规齿轮泵安装位，无需对设备安装基座、管路接口做额外改装即可完成替换安装；整体外形结构紧凑，径向尺寸与轴向长度经过优化设计，能够在狭小的设备安装空间内完成布置，适配工程机械、移动设备等安装空间受限的应用场景。泵体自带标准泄油通道结构，能够将泵内部泄漏的油液顺畅引回油箱，避免轴封位置承受过高的背压导致密封件损坏，同时壳体采用高强度铸铁材质，具备足够的刚性，能够承受高压工况下的内部压力冲击，避免壳体变形导致的内部零件配合失效。
