高精度0.3mm口径3D打印喷枪喷嘴结构

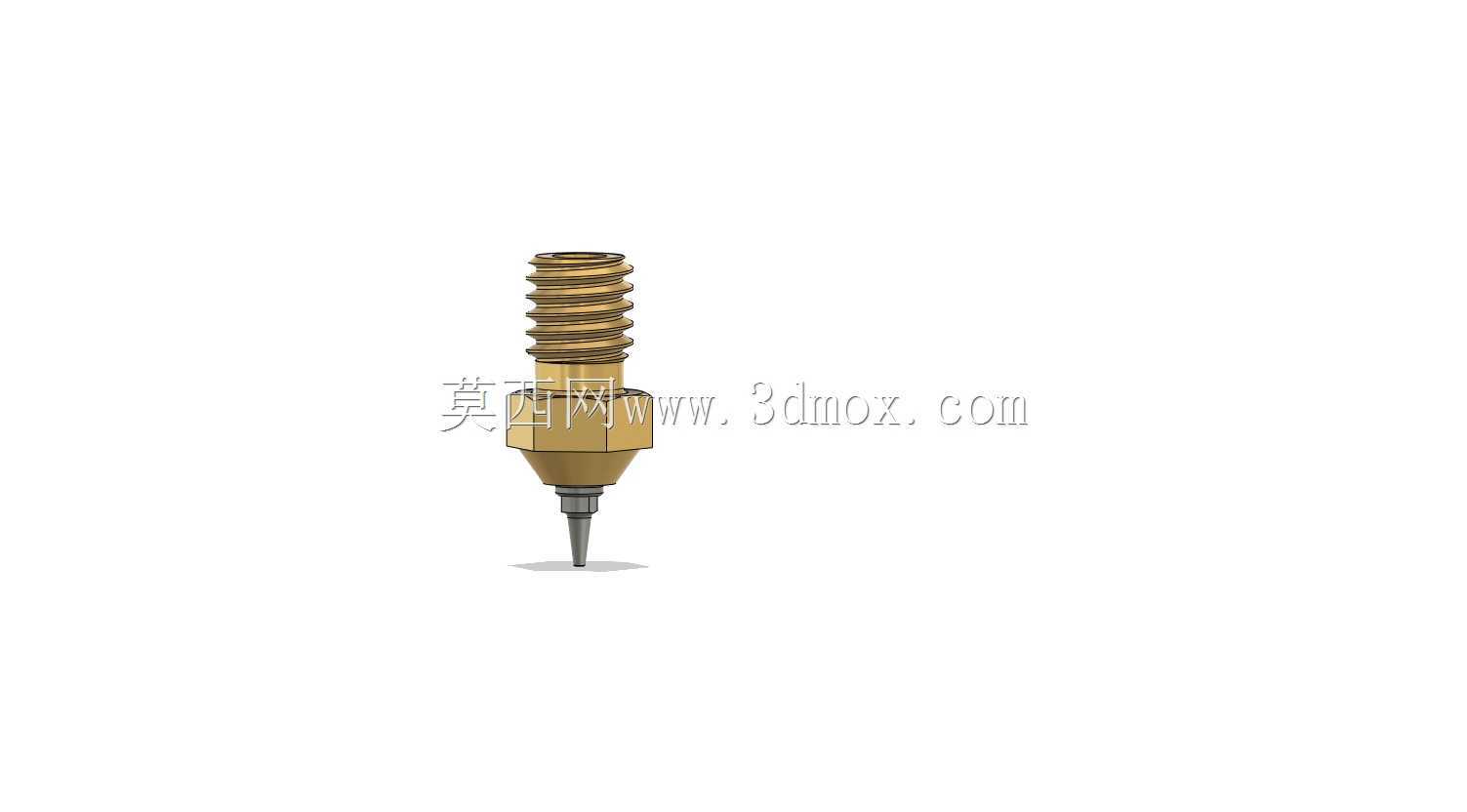

　　在熔融沉积成型3D打印设备的实际生产场景中，喷嘴作为耗材挤出路径的终端执行部件，直接决定了成型件的层厚精度、线条宽度以及表面成型质量，尤其是适配喷枪式挤出结构的小口径喷嘴，在高精度手板制作、精密零件小批量试制、文创模型精细化打印等场景中有着不可替代的作用。这款0.3mm口径的喷嘴，针对常规喷嘴在小口径下容易出现的耗材卡滞、流涎、温度传导不均等常见工程问题做了针对性的结构优化，整体结构分为上部螺纹连接段、中部导热固定段、下部锥形导流段以及最末端的精密出丝口四个功能区域，各段之间的衔接过渡都做了圆滑处理，避免耗材在流道内部出现残留死角。上部的外螺纹结构采用通用的3D打印挤出头标准螺纹规格，能够直接适配市面上绝大多数的E3D兼容型热端、

　　近程挤出喷枪结构，安装时不需要额外定制转接件，螺纹段的长度经过精准核算，拧入热端加热块后，端面能够和加热块内部的导热面完全贴合，保证热量传导的效率，不会出现因为接触间隙导致的喷嘴实际温度低于设定温度、耗材熔融不充分的问题。中部的六角固定段尺寸符合标准扳手的夹持规格，安装和拆卸更换时不需要专用工具，用普通的小型开口扳手或者套筒就可以完成操作，固定段的外径和加热块的安装孔位做了公差配合设计，装配后喷嘴不会出现径向晃动，保证出丝点的位置精度，避免打印过程中因为喷嘴偏移导致的层纹错位、模型尺寸超差问题。下部的锥形导流段采用大角度锥面过渡，从螺纹段的大流道平滑收窄到末端的0.3mm出丝孔，流道内壁的粗糙度控制在较低水平，

　　耗材在熔融状态下从喉管进入喷嘴后，能够沿着锥面顺畅地流向出丝口，不会因为流道突变产生压力波动，在高速打印或者回抽动作频繁的工况下，能够有效减少耗材在流道内部的滞留碳化，降低堵头故障的发生概率。最末端的出丝口采用高耐磨材质的结构设计，在长时间打印PLA、ABS、PETG甚至添加了碳纤维、玻璃纤维的复合耗材时，能够减缓出丝口的磨损速度，长时间使用后口径不会因为磨损变大，保证打印精度的一致性，出丝口的端面做了平面度处理，打印第一层时能够和打印平台形成均匀的贴合间隙，避免因为端面不平整导致的第一层粘不住、线条挤出宽度不均的问题。从安装边界来看，这款喷嘴的整体长度控制在常规挤出头的尺寸范围内，安装后不会和打印平台的调平结构、

　　模型冷却风扇风道产生干涉，配合近程挤出的喷枪结构使用时，耗材的送料路径更短，回抽动作的响应速度更快，在打印悬空结构、细小特征的时候，能够有效减少拉丝、垂料的缺陷，提升模型的表面质量。在实际选型使用时，这款0.3mm口径的喷嘴适配0.1mm到0.25mm的层厚设置，既能够满足常规模型的打印效率需求，也能够实现细小特征的精细化成型，相比0.2mm口径的喷嘴，它的耗材挤出流量更大，打印效率更高，对耗材的公差容忍度也更好，不容易出现因为耗材直径波动导致的出丝不畅问题；相比0.4mm的常规喷嘴，它能够打印出更细的线条，还原模型上的细小凸台、刻线、薄壁结构，在打印人像、精密装配零件、微缩模型等场景下优势明显。设计过程中也充分考虑了不同耗材的打印特性，流道的内壁过渡没有直角拐点，打印温度区间跨度大的耗材时，不会因为局部温度差导致耗材提前冷却凝固，配合合适的温度设置，能够稳定适配多种常用3D打印耗材，不需要频繁更换喷嘴就可以完成不同材料的打印作业。
