车辆轮组安装固定支撑构件设计

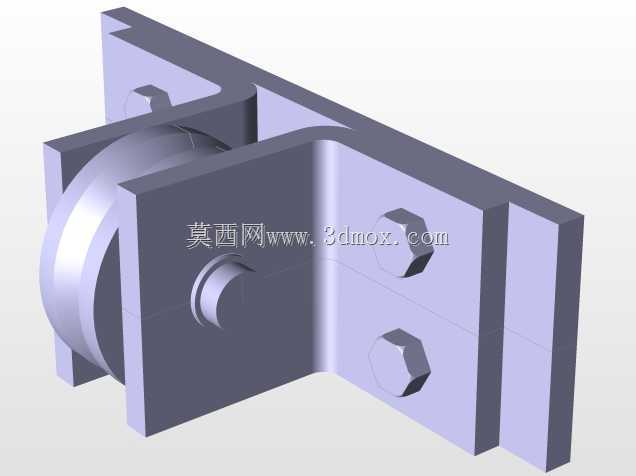

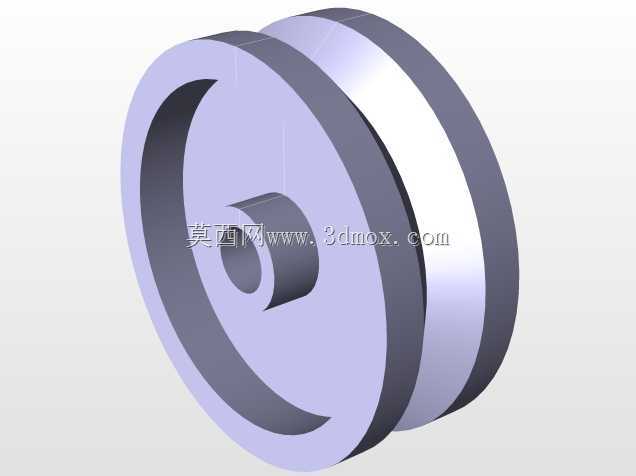

　　在行走类机械设备的轮组布局设计中，支撑构件是连接行走轮与设备主体机架的核心受力部件，其结构合理性直接决定轮系运行的稳定性、承载能力以及长期使用的结构可靠性，这类构件常见于工业搬运车辆、小型工程行走设备、自动化导引运输车以及各类需要轮组移动的工装台架的轮组安装环节，承担着传递设备自重、作业载荷以及行走过程中冲击载荷的关键作用。本次设计的轮组支撑构件采用分体叠合板式结构，整体为矩形长条构型，主体由两块等厚度的矩形板材通过定位拼接形成完整支撑主体，板材边缘做直角规整处理，无多余外伸结构，能够在紧凑的安装空间内完成布置，不会与周边的轮组转向结构、制动管线以及机架底部的其他附属构件产生运动干涉。构件上共设置四个贯通安装孔，

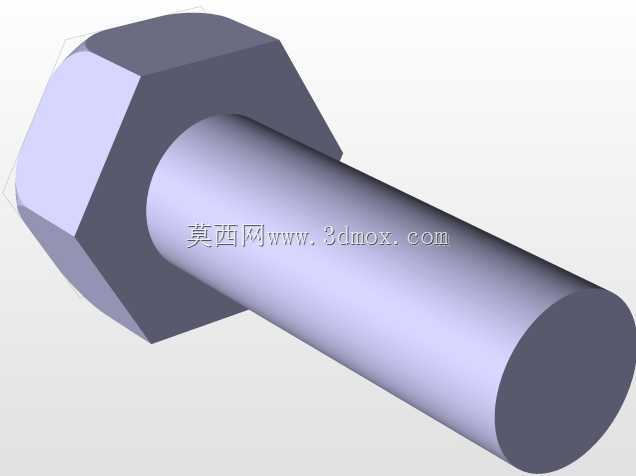

　　沿构件长度方向对称分布，上下两排各两个孔位，孔位的同轴度、孔间距公差经过严格校核，既可以通过螺栓完成两块板材的锁紧定位，也能够通过对应孔位分别连接上方的设备机架与下方的轮组安装座，实现力流的平顺传递，避免局部应力集中导致的板材变形或者螺栓断裂问题。从设计思路层面，这种叠板式结构摒弃了传统一体式铸造支撑件的厚重构型，在保证整体抗弯、抗剪强度满足额定载荷要求的前提下，有效降低了构件自身重量，同时板材加工工艺成熟，无论是采用铣削加工还是激光切割下料，都能够快速获得高精度的坯件，加工工序少，生产制造成本更低，适合批量配套生产。在安装边界的考量上，构件的厚度方向尺寸经过匹配计算，既能够适配常用规格的轮组连接螺栓的贯穿长度要求，

　　也不会因为板材过厚导致螺栓有效啮合长度不足，或者板材过薄导致锁紧后出现板面压溃变形；构件的长度方向尺寸覆盖轮组安装座的整个受力接触面，能够将轮组传递的局部载荷均匀分散到上方的机架安装梁上，避免机架梁局部受力过大出现焊缝开裂或者梁体变形。在实际应用场景中，这类支撑构件不仅适用于常规的定向轮组安装，也能够配合转向轮的旋转支座完成安装，板面的平面度经过精加工处理，安装后能够保证轮组的安装面与机架基准面平行，避免轮组出现偏磨、行走跑偏等问题；四个安装孔的位置设计预留了一定的调整余量，在装配过程中可以根据轮组的实际定位需求进行微小的位置补偿，降低机架焊接加工的精度要求，提升整体装配效率。从受力特性来看，

　　构件在设备满载静止状态下主要承受垂直方向的压应力，在设备启动、制动以及经过不平整路面时，会承受附加的纵向、横向剪切力以及瞬时冲击载荷，因此板材选用具备良好综合力学性能的结构钢材质，孔位边缘未做尖锐倒角处理，避免应力集中源的产生，经过受力仿真验证，在额定1.5倍过载工况下，构件的最大变形量控制在允许范围内，不会出现塑性变形或者结构失效。在装配流程中，该支撑构件的安装无需复杂的专用工装，作业人员只需先将下方板材与轮组支座通过螺栓初步定位，再叠合上方板材并与机架梁对位，之后按照对角锁紧的顺序逐步拧紧所有连接螺栓至规定扭矩即可完成装配，后期维护更换时也能够快速拆解，无需对周边其他构件进行大范围拆卸，有效降低设备的运维成本。相较于传统的焊接式轮组支撑结构，这种分体板式支撑构件的互换性更强，不同批次的构件只要按照统一公差加工即可直接替换，不需要现场配焊或者修磨，能够适配标准化的轮组模块选型，缩短设备的整体设计与生产周期。
