交错轴啮合斜齿轮传动副结构

项目分类:齿轮 发布时间:2021-12-19 ID:460216
  • 交错轴啮合斜齿轮传动副结构

  这套斜齿轮传动副主要用于空间交错轴之间的旋转运动与扭矩传递,常见于动力输入轴与输出轴存在空间夹角的设备传动链路中,比如小型机床的进给传动单元、轻工包装设备的分动机构、农用机械的侧置动力输出结构,部分小型输送线的转角传动位也会采用这类啮合结构,相比直齿锥齿轮,斜齿啮合的重合度更高,传动过程中齿面是逐步进入与退出啮合状态,运行时的冲击、振动与噪声都能得到有效控制,适合中高速、有一定平稳性要求的传动场景。

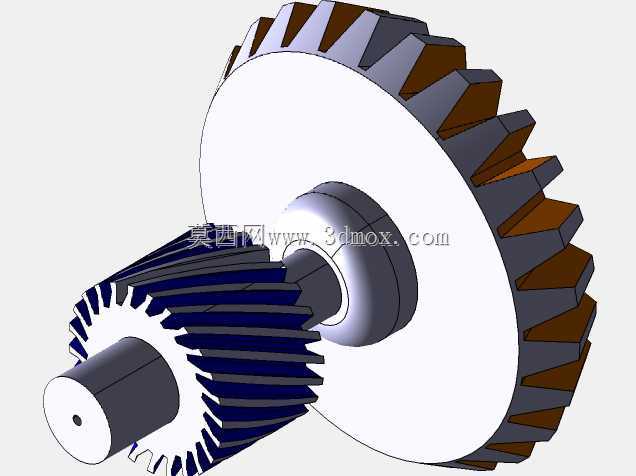

  从结构功能来看,这套传动副包含主动小齿轮与从动大齿轮两个核心零件,主动轮集成了轴段结构,可直接通过轴承支撑安装在设备的箱体支座上,轴端预留的定位孔可用于安装联轴器或者带轮,直接对接动力源的输出端;从动轮为盘式结构,中心设置有阶梯安装孔,可通过键连接与输出轴实现周向固定,轮毂位置的凸台结构可用于轴承内圈的轴向定位,轮缘位置的斜齿沿齿宽方向带有螺旋角,啮合时齿面接触线为斜线,能同时参与啮合的轮齿对数更多,单齿承受的载荷更小,整体承载能力比同模数同齿数的直齿锥齿轮提升15%-25%左右,同时齿面的磨损也更均匀,能有效延长齿轮副的使用寿命。

  设计过程中首先要确定的是两轴的空间交错角,这套结构采用的是90度交错角的常规配置,适配绝大多数转角传动的安装需求,模数选取结合常规小型传动设备的扭矩范围设定,齿宽系数选取兼顾承载能力与轴向力控制,避免螺旋角过大导致轴承承受的轴向载荷过高,增加支撑结构的设计难度。齿向的螺旋方向经过匹配设计,保证啮合时两轮的轴向力方向能指向各自轴的支撑定位端,减少轴系的窜动趋势,降低锁紧结构的受力。齿顶高、齿根高按照标准短齿制参数设定,避免根切的同时保证轮齿的抗弯强度,齿端做了微小的倒角处理,方便装配时的啮合导入,也能减少启动瞬间的齿端磕碰损伤。

  安装边界方面,主动轮的轴段直径、安装跨距都按照常规深沟球轴承的安装尺寸设计,可直接选配标准系列轴承,不需要额外定制支撑件;从动轮的中心孔尺寸、轮毂外径、轮缘外径都适配常规输出轴的直径范围,安装时需要保证两轴的中心距误差控制在允许范围内,同时要调整好轴向位置,保证齿面的接触斑点沿齿宽、齿高方向都处于合理区间,避免出现偏载导致的局部齿面过早磨损。整个齿轮副的外形轮廓没有多余的突出结构,可直接封闭在齿轮箱内部,不需要额外预留过大的安装空间,适配紧凑型设备的内部布局需求,日常维护时只需要按照周期更换润滑脂即可,不需要频繁调整啮合间隙。

  在实际选型应用中,这套传动副可根据实际传递的扭矩需求调整齿面的热处理工艺,比如表面淬火提升齿面硬度,用于有冲击载荷的工作场景,也可以采用调质处理用于载荷平稳、转速较低的传动位置。建模过程中齿面的螺旋线与渐开线齿形完全按照啮合原理生成,齿面的啮合间隙控制在合理范围,既不会因为间隙过大导致传动回程误差超标,也不会因为间隙过小出现卡滞、润滑脂无法进入啮合面的问题。轮体的减重设计在保证轮毂、轮辐强度的前提下,尽可能降低了转动惯量,减少启动与换向时的惯性冲击,适合需要频繁正反转的传动工位。
