离心式流体输送用扭曲叶片叶轮结构

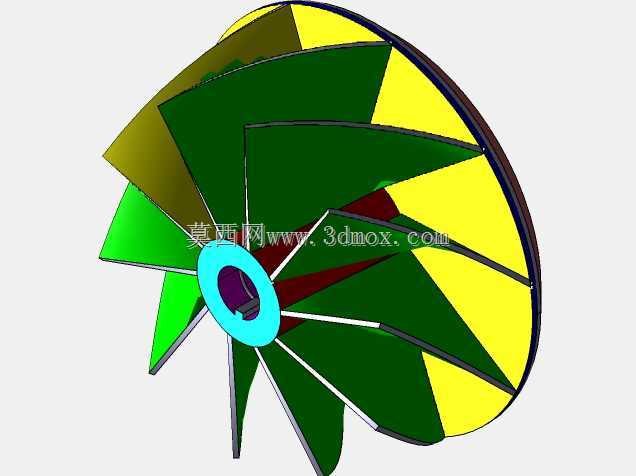

　　在流体输送类设备的核心过流部件设计中，叶轮是直接决定设备运行效率、运行稳定性与工况适配性的核心结构，这类扭曲叶片式离心叶轮，广泛适配于中低压离心通风机、清水离心泵、工业除尘引风机等多类通用流体设备，承担着将转轴输入的机械能转化为流体压力能与动能的核心作用。从实际工况适配角度看，这类叶轮的叶片采用空间扭曲构型，而非简单的直板径向结构，核心设计逻辑是匹配流体在叶轮流道内从轴向入口到径向出口的流动轨迹，减少流体在叶片表面的脱流、涡流损失，避免流道内出现局部低压区引发的气蚀、振动问题，尤其适配入口流速不均、含少量固相杂质的工业输送场景，比如车间除尘系统的引风机、循环冷却水系统的供水泵，都能依靠这类叶片构型保持较宽的高效运行区间。

　　从结构设计细节来看，叶轮中心设置的轮毂凸台是与驱动轴配合的核心安装位，凸台内孔预留了键槽安装空间，可通过平键传递驱动扭矩，轮毂的轴向厚度经过匹配计算，既保证与轴配合的接触长度足够，避免运行中出现轴孔配合松动，又不会过度增加叶轮整体转动惯量，降低驱动端的启动负载。叶片与轮盘、轮盖的连接采用整体式构型，相邻叶片之间形成的流道截面从入口到出口呈渐变扩张形态，流体进入流道后，随着叶轮旋转被逐步加速，在流道出口处将动能部分转化为压力能，叶片的出口安装角经过流场仿真迭代，兼顾了大流量工况下的过载能力与小流量工况下的运行稳定性，避免出现工况偏移时的喘振问题。从安装边界维度考量，这类叶轮的轮盖侧为光滑的圆弧过渡面，

　　与设备壳体的密封环间隙需控制在合理范围，间隙过大会导致流体回流降低效率，间隙过小则容易因转轴窜动、热胀冷缩出现刮擦故障；轮盘侧的背面设置有平衡减重结构，可在铸造或加工阶段通过去除不平衡量，将叶轮的动平衡精度控制在G6.3级以上，适配1500-3000rpm的常规工作转速，避免高速运行时出现轴承过载、整机振动超标的问题。在实际设备选型匹配中，这类叶轮的外径尺寸直接决定设备的额定扬程或全压参数，入口直径则与设备的额定流量直接相关，设计阶段需根据目标工况的流量、压力参数，先通过一元流理论初步确定叶轮的内外径比、叶片出口宽度、叶片数量等基础参数，再通过三维流场仿真调整叶片的扭曲角度分布，确保每个流道内的流速分布均匀，

　　避免局部流速过高引发的部件磨损。针对不同的输送介质特性，这类叶轮的结构细节也会做对应调整，比如输送含尘气体时，叶片表面会做加厚耐磨处理，叶片进口边做圆角过渡减少粉尘冲刷磨损；输送清水类介质时，叶片表面的粗糙度会控制在较低水平，减少沿程摩擦损失。从装配逻辑来看，叶轮安装到驱动轴上后，需通过轴端锁紧装置固定轴向位置，确保叶轮入口与设备的集流器对中精度，避免出现入口偏流导致的性能下降，这类整体式叶轮的结构刚性较好，相比铆接式叶轮更适配转速波动较大、启停频繁的工业运行场景，长期运行后不易出现叶片松动、变形等故障，日常维护仅需定期检查叶片表面的磨损、积灰情况，做动平衡复核即可，能有效降低设备的全生命周期运维成本。
