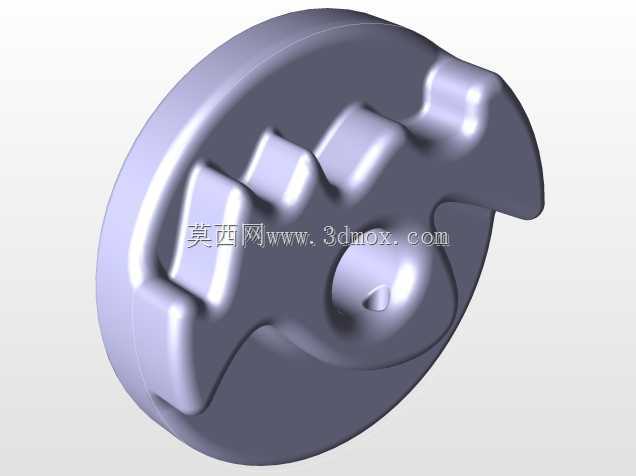

四柱式冲压工装装配结构设计

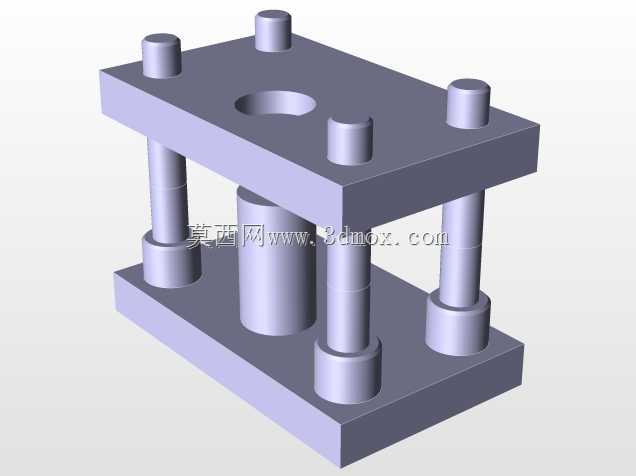

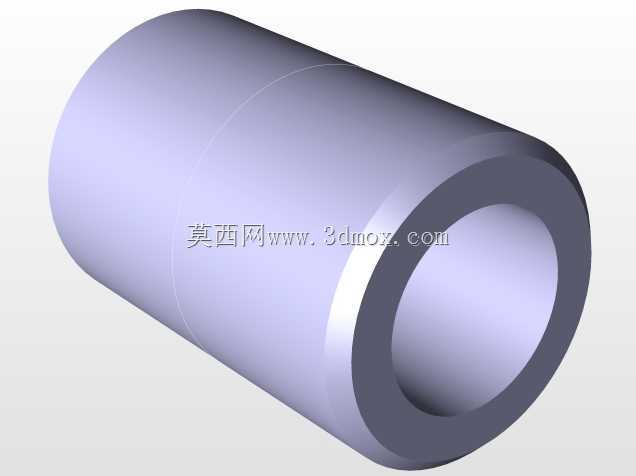

　　这套四柱式冲压工装是冲床设备执行板料冲压工序的核心执行部件，日常应用场景覆盖家电五金外壳冲压、汽车结构小件冲裁、电子金属配件成型等批量冲压生产环节，直接安装在对应吨位开式或闭式冲床的滑块与工作台面之间，承担冲裁、成型、压印等不同冲压工序的动作传导与工件定型功能。从结构设计逻辑来看，采用对称分布的四根导柱作为上下模座的运动导向部件，导柱与下模座采用过盈配合压装固定，与上模座的导套形成间隙配合的滑动导向副，合模过程中可以抵消滑块运动带来的微小偏载，保证上下模仁的对中精度，避免冲切过程中出现啃模、毛刺过大的问题，导柱端部做了倒角导入设计，合模初始阶段即可完成导向定位，降低合模卡滞风险。上下模座均采用整块调质钢板加工而成，

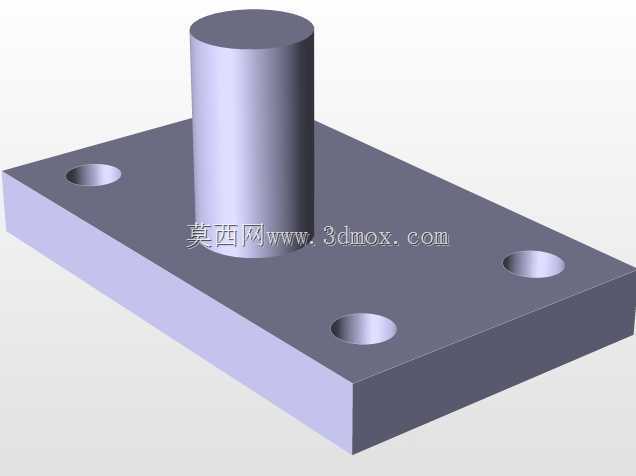

　　上模座顶面预留的中心孔用于连接冲床滑块的模柄，将滑块的下行压力均匀传递到整个模座平面，四个导柱安装孔的位置度公差控制在0.02mm以内，保证导向运动无卡滞；下模座底面为平整安装面，可通过T型螺栓配合压块固定在冲床工作台面上，底面与上模座顶面的平行度公差不超过0.03mm/100mm，避免合模时出现单边间隙不均的问题。中间的成型凸模安装在上模座中心位置，与上模座通过内六角螺栓锁紧固定，凸模的工作端轮廓与待冲压工件的内形完全匹配，合模时凸模下行进入下模的凹模腔内，完成板料的冲切或压型动作，凸模与模座的安装面设置了定位销孔，装配时通过圆柱销完成精准定位，避免长期冲压振动导致凸模移位。从安装边界尺寸来看，

　　整套工装的长宽尺寸适配常规16吨到63吨小型冲床的工作台安装范围，导柱的有效行程覆盖常规1mm到6mm厚度冷轧钢板的冲压开模高度需求，开模状态下上下模之间的操作空间足够操作人员放置板料、取出成型工件，不会出现操作空间不足的安全隐患。设计过程中充分考虑了冲压工况的受力特性，模座厚度经过受力校核，在满吨位冲压时模座的变形量控制在0.01mm以内，不会因为模座变形导致冲压件尺寸超差；导柱的直径选型匹配模座尺寸，导向长度足够覆盖整个冲压行程，不会出现导柱脱出导套的情况。日常生产使用时，只需要定期给导柱表面涂抹冲压润滑油，清理模座表面的冲压废料，即可保证长期稳定运行，针对不同的冲压工序，只需要更换中间的凸模与凹模镶块，

　　不需要更换整套模座与导向部件，能够大幅降低工装制造成本，缩短换模调试时间，适配多品种小批量的冲压生产需求。这套结构属于典型的标准冷冲模架衍生结构，没有复杂的 custom 异形结构，所有安装孔位、导柱规格都符合冷冲模的通用标准，加工时不需要特殊定制刀具，普通铣床、磨床即可完成所有零部件的加工，装配难度低，普通模具钳工即可完成整套工装的装配调试，不需要复杂的专用检具，通过百分表打表即可完成导柱垂直度、模座平行度的校准工作。
