带Halbach阵列磁体的磁流体液位检测装置

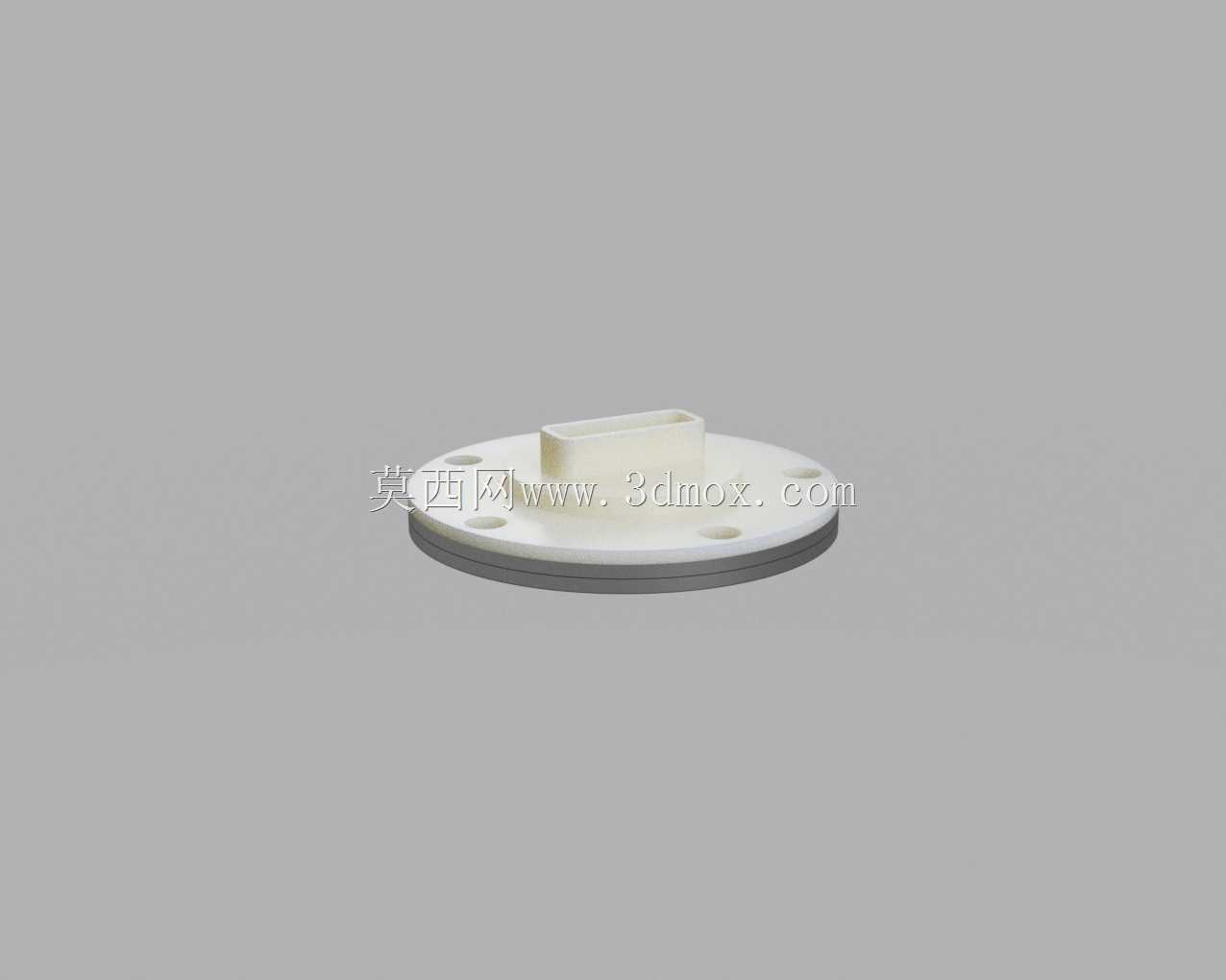

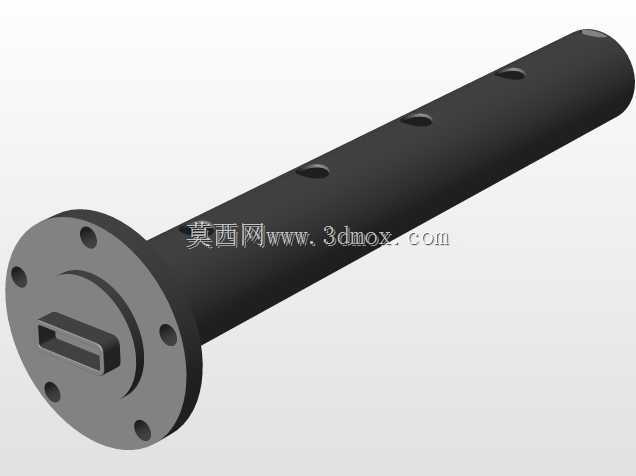

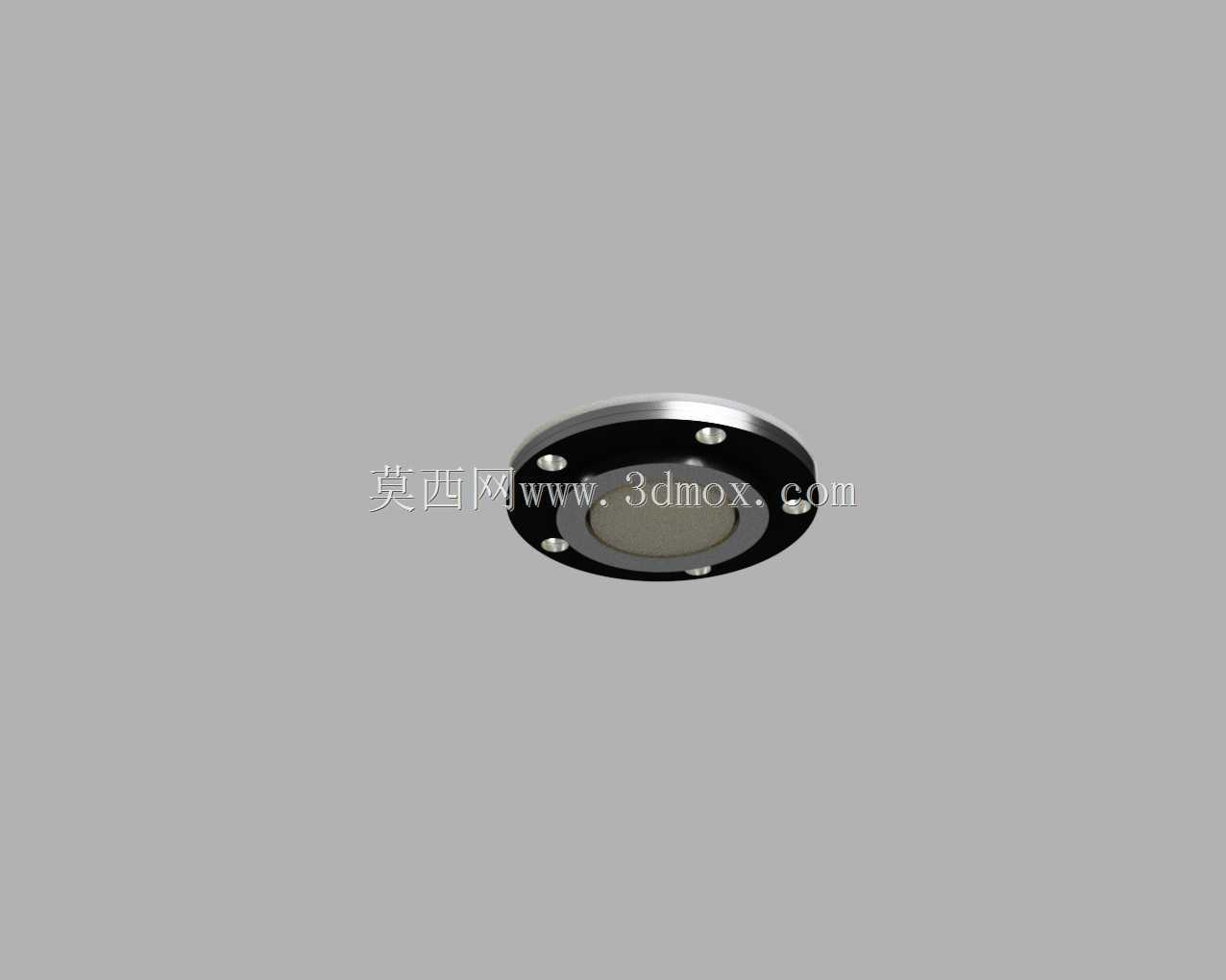

　　在燃油储运、恶劣工况流体储罐、工业密闭管路的液位监测场景中，常规接触式液位计容易受介质腐蚀、杂质卡滞影响，非接触式的磁耦合液位装置又常存在磁漏大、检测精度随浮子偏移波动的问题，这款采用Halbach单面永磁阵列的磁流体液位传感装置，正是针对这类工程痛点完成的结构设计。从实际安装边界来看，装置整体为细长杆式插入结构，主体管壳外径适配常规储罐顶部的小口径安装法兰，不需要对现有储罐开孔做大规模改造，顶部法兰盘预留的螺栓孔位可直接匹配通用管路法兰标准，安装时仅需在法兰对接面放置耐油密封垫片，就能阻断罐内液体沿安装缝隙溢出，适配常压、微压的密闭储液工况。装置的核心检测逻辑依托Halbach阵列的磁特性实现，

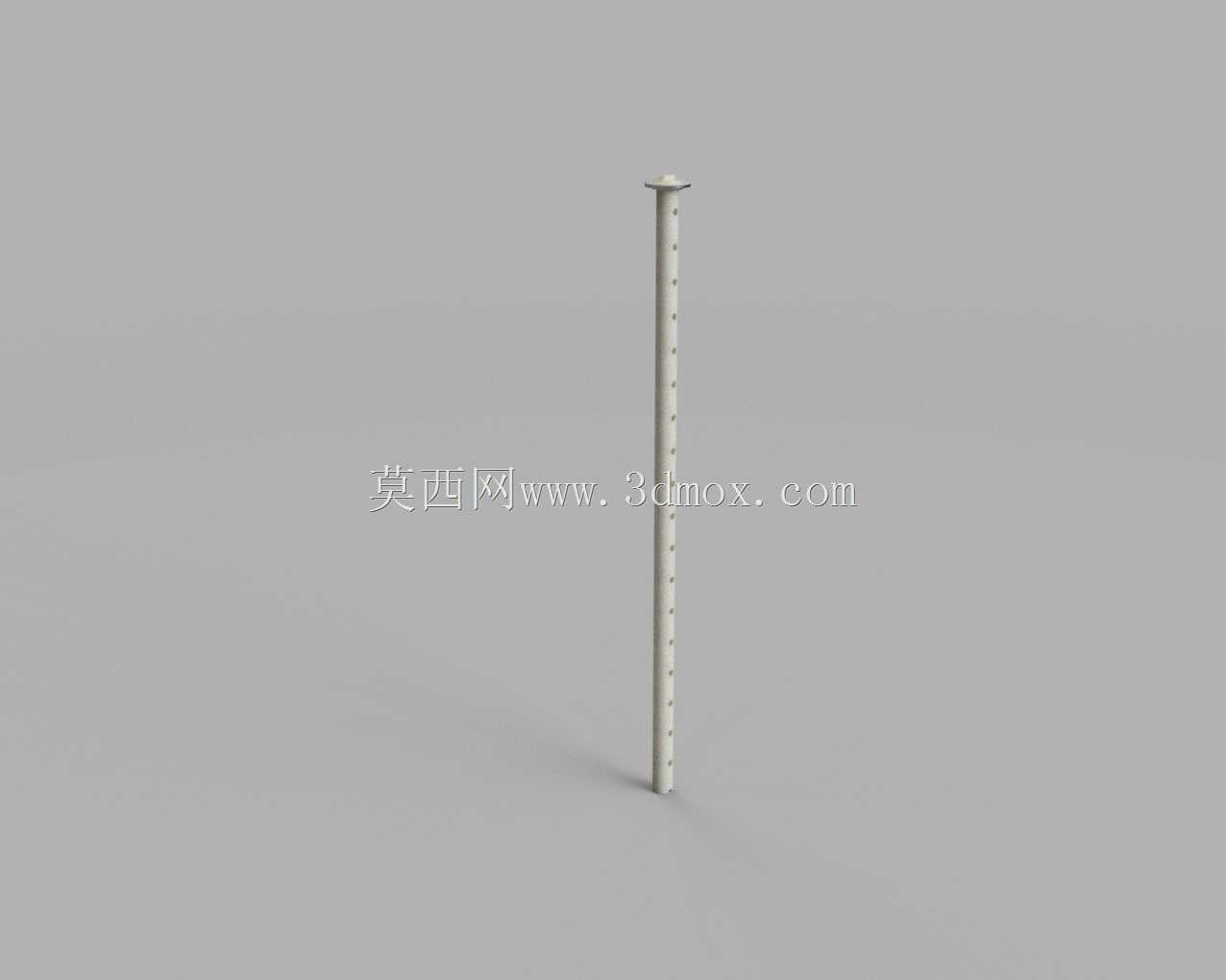

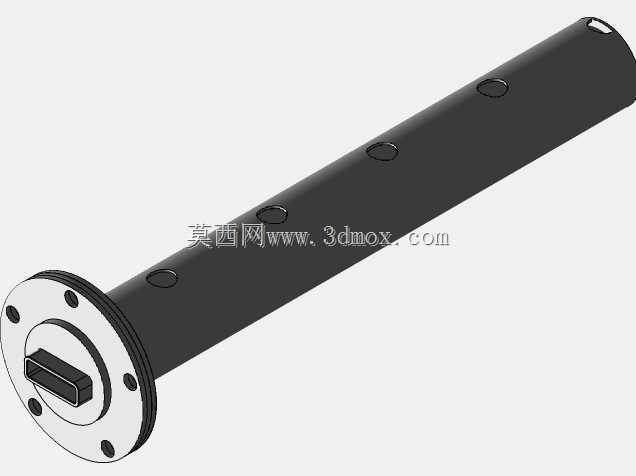

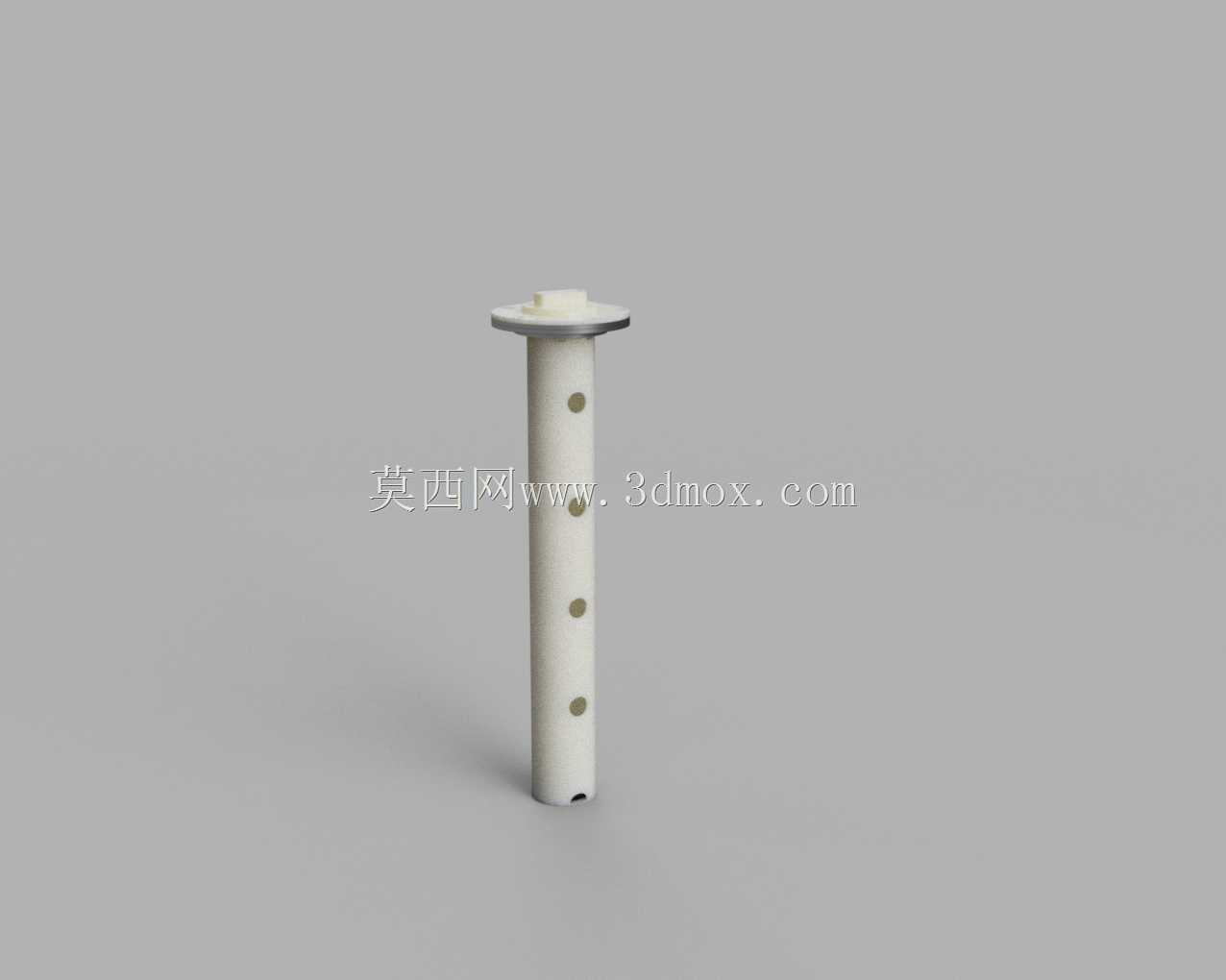

　　浮子内置的永磁体采用特殊的Halbach单面排布方式，这种磁路结构会让磁场能量集中朝向管壳顶部的磁力传感元件一侧，背向浮子外侧的磁场被大幅削弱，既可以降低浮子运动过程中吸附管路内铁磁性杂质的概率，减少浮子卡滞的风险，也能让传感元件接收到的磁场信号强度更稳定，不会因为浮子周向转动出现信号衰减，大幅提升液位检测的重复精度。浮子整体被约束在多孔导向管内部，多孔管的管壁均匀开设通流孔，罐内液体可以顺畅进入管内让浮子随液位同步升降，同时管壁的限位结构可以避免浮子受流体冲击出现大幅横向偏移，保证浮子始终沿管轴方向运动，让磁路间隙始终维持在设计范围内。从材料选型的工程适配性来看，接触液体的外壳、多孔导向管、浮子外层结构，

　　都可以根据使用场景选择耐恶劣环境的工程塑料或者耐燃油腐蚀的注塑材质，针对燃油管路这类有防爆、耐溶胀要求的场景，选用对应的燃油级塑料注塑成型即可，不需要额外做表面防腐处理，能有效控制批量生产的成本。在实际工况应用中，这类液位传感装置不需要在罐内布置供电线路，顶部的磁力传感元件完全通过磁耦合感知浮子位置，不存在电信号与易燃易爆介质直接接触的风险，非常适合燃油储罐、化工溶剂储槽这类对防爆有要求的液位检测场景。设计过程中需要重点管控几个关键尺寸公差：一是浮子与多孔导向管的配合间隙，间隙过大会导致浮子倾斜，让Halbach阵列的磁场中心偏离传感元件的检测轴线，带来检测误差，间隙过小则容易因为液体中的杂质堆积、塑料件吸水溶胀出现卡滞，

　　需要根据所用介质的清洁度、材料溶胀率预留合理的配合余量；二是顶部法兰端面到传感元件的安装距离，这个尺寸直接决定了磁路的初始工作间隙，需要结合Halbach阵列的磁场强度做匹配计算，保证浮子在全量程升降过程中，传感元件都能接收到足够强度的磁场信号，同时不会因为浮子到达上限位时磁场过强导致元件饱和；三是管壁通流孔的孔径与排布，孔径过小会导致液体进出导向管的阻尼过大，浮子跟随液位变化的响应速度变慢，无法适配液位快速波动的检测场景，孔径过大则会失去对浮子的导向约束，同时容易让大尺寸杂质进入管内卡滞浮子。另外，浮子的整体密度需要根据被测介质的密度做针对性配平，保证浮子在介质中具备足够的浮力，同时不会因为浮力过大导致浮子与管顶结构出现硬碰撞，在浮子上下运动的极限位置，可以设计软质缓冲结构，减少长期往复运动带来的结构磨损。这类磁耦合液位装置相比传统的浮球液位开关，不仅可以输出液位连续变化的信号，还因为Halbach阵列的磁聚焦特性，整体结构可以做的更纤细，适配小口径安装位的应用需求，在小型燃油箱、紧凑型液压站油箱、车载储液罐这类安装空间受限的场景中，具备更好的适配性。建模过程中需要重点还原Halbach磁体的排布角度、浮子的配重金属位置、导向管的通流孔分布、法兰密封面的结构细节，这些结构特征直接决定了装置的实际工作性能，不能做简化省略，方便后续做磁路仿真、流体阻力仿真验证的时候，能得到更贴近实际工况的计算结果。
