带旋转电位计的车用油门踏板结构设计

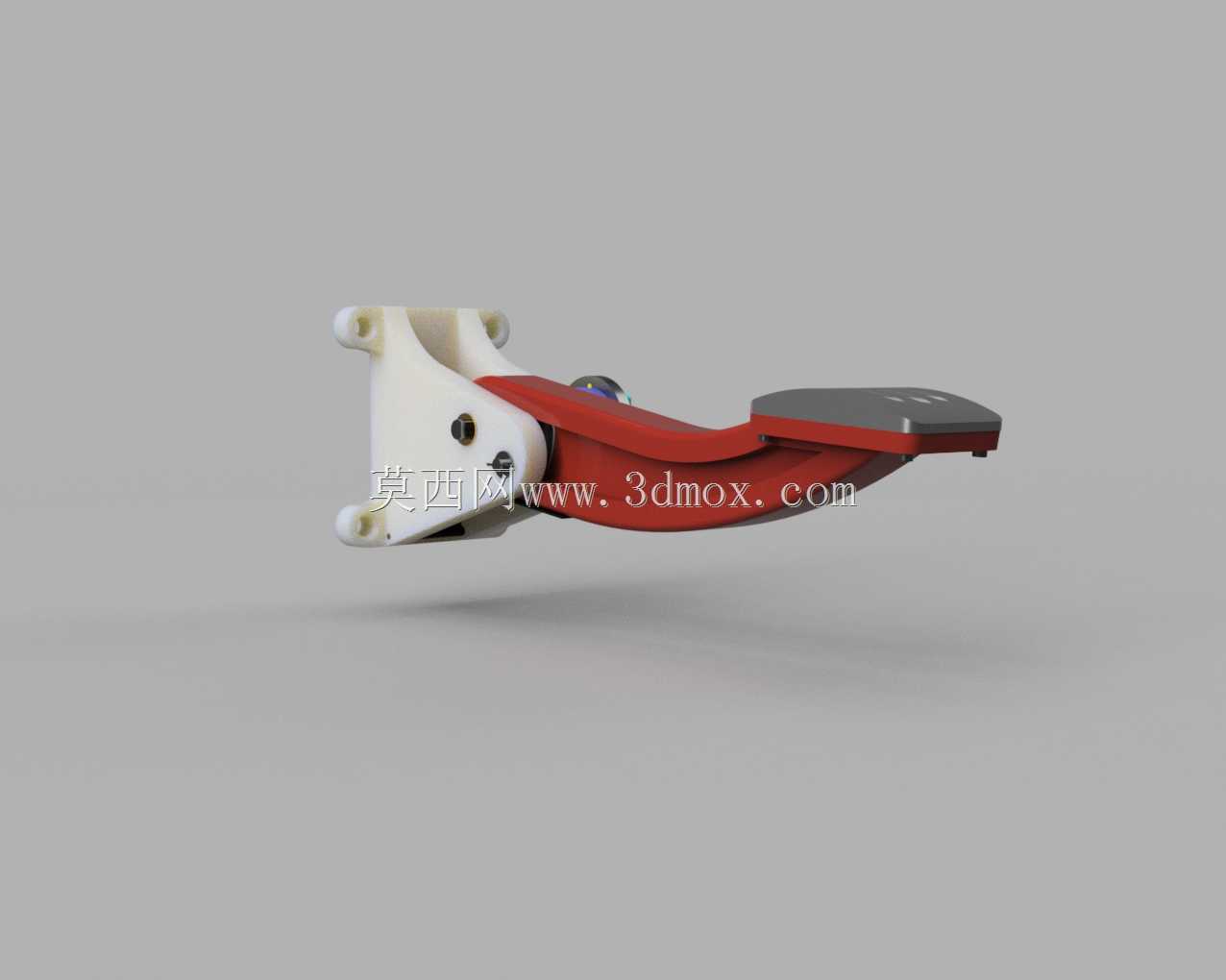

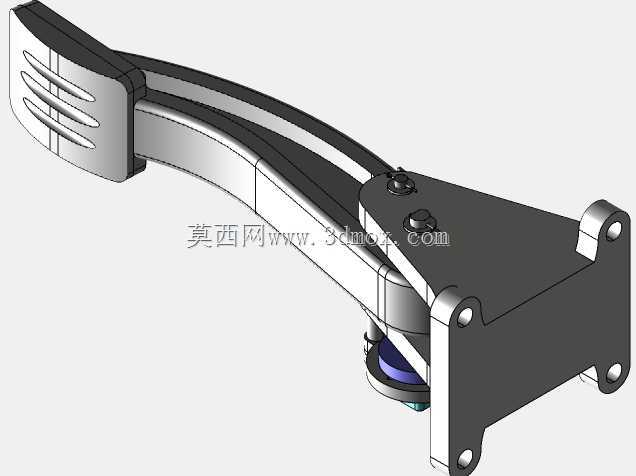

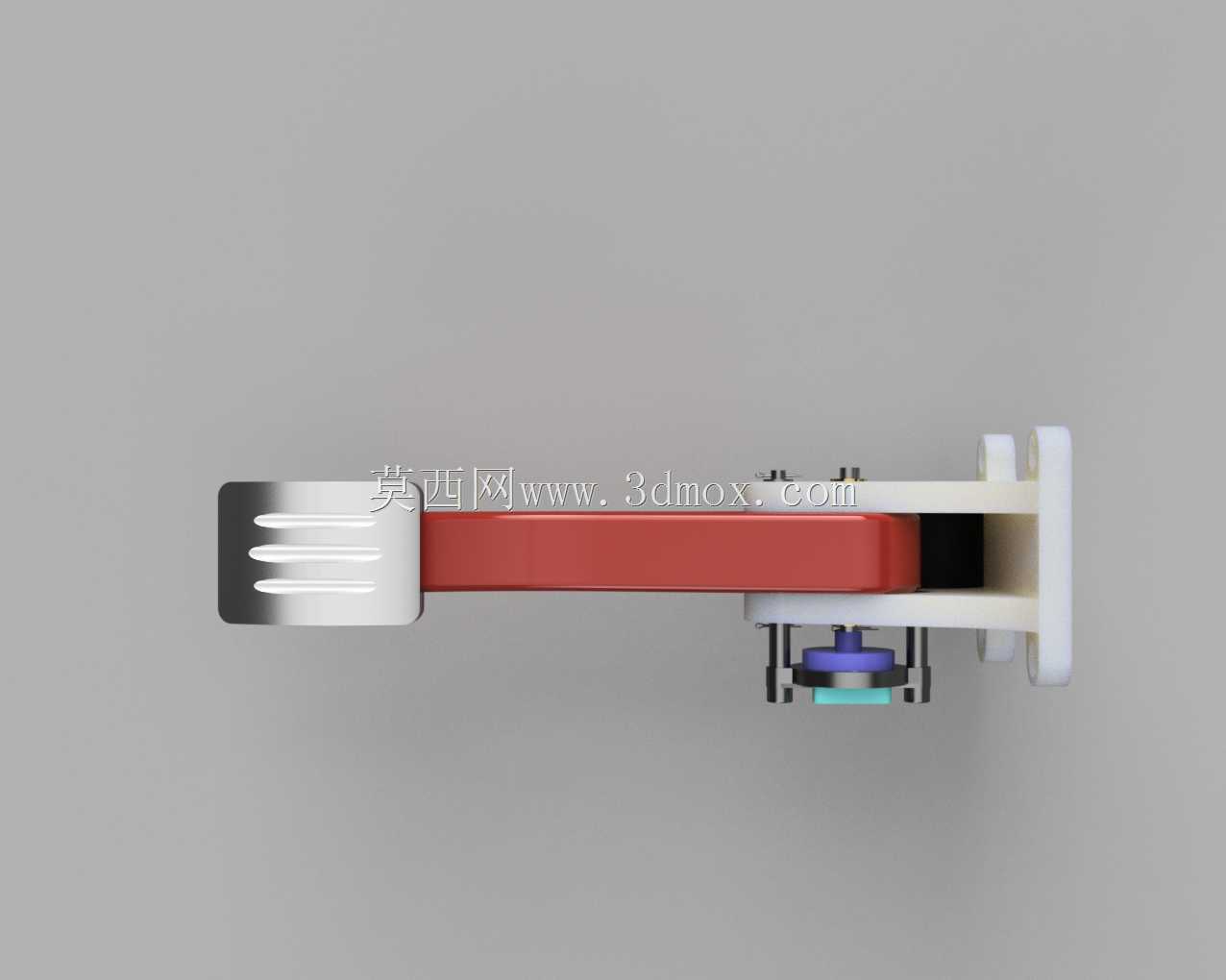

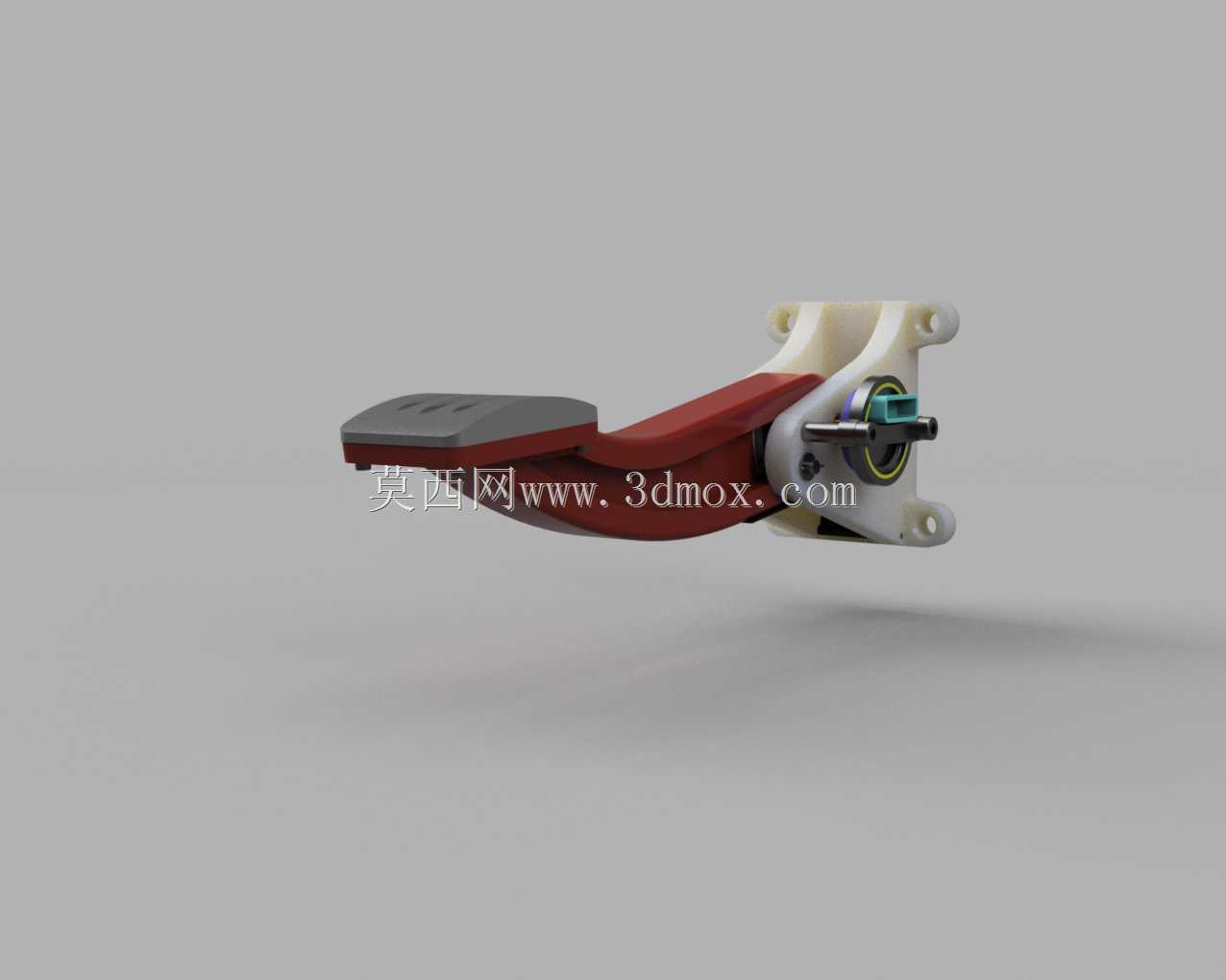

　　这款带旋转电位计的油门踏板，主要面向乘用车辆、小型工程作业车辆的驾驶舱操控系统配套，是驾驶员向车辆动力单元传递扭矩需求指令的核心交互部件，替代传统拉索式油门的机械传动结构，通过电位计信号输出实现油门开度的电信号传递，适配电喷发动机、新能源整车的电控动力架构。从实际装车场景来看，这类踏板通常安装在驾驶舱地板靠近驾驶员右脚的区域，安装面需匹配车身地板的预留安装孔位，整体安装边界需预留足够的踩踏行程空间，避免与周边的制动踏板、歇脚板、内饰护板产生运动干涉，踏板臂的摆动轨迹需贴合普通成年人右脚的自然踩踏角度，保证长时间驾驶的脚部舒适度。

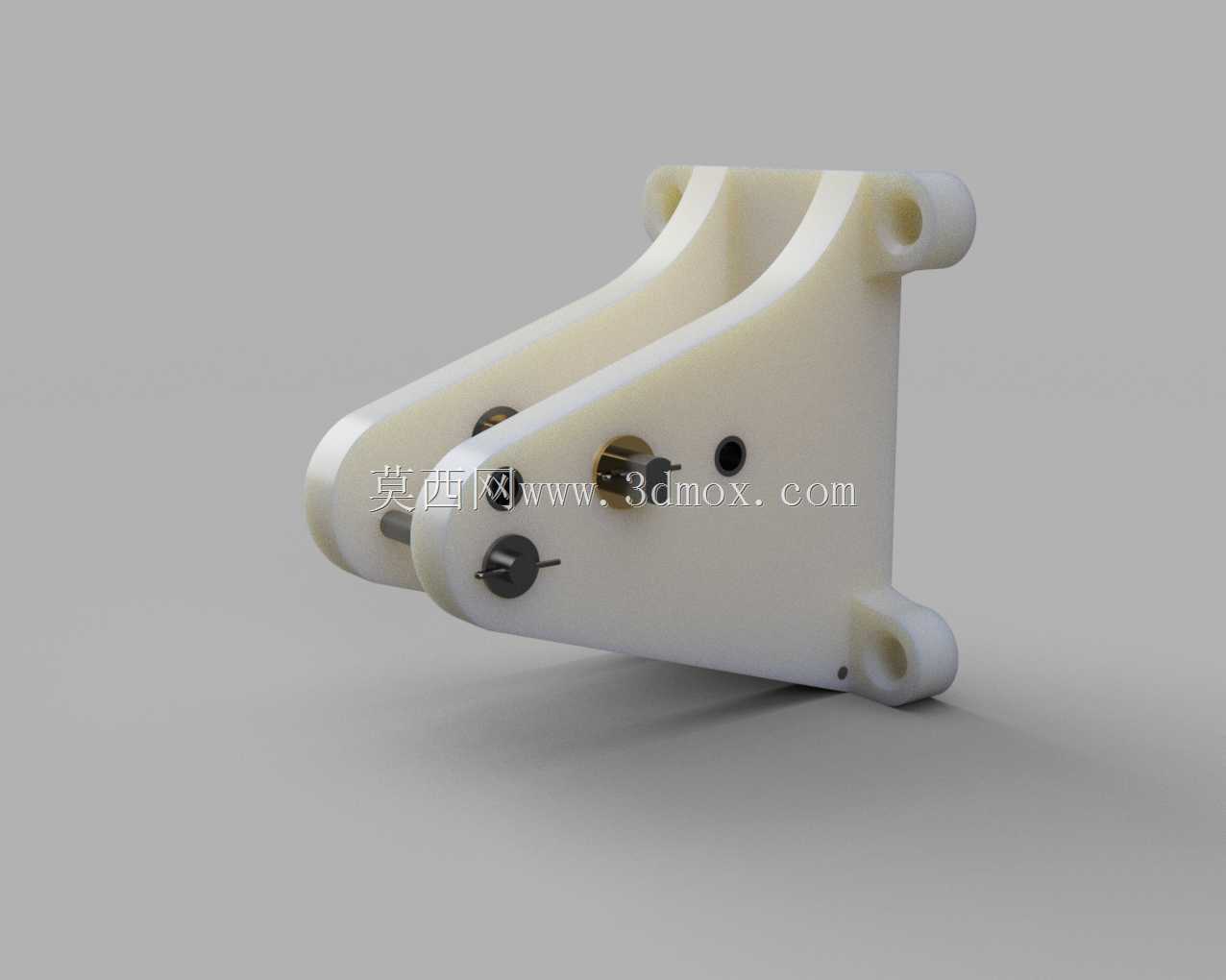

　　在功能特性层面，这款踏板的复位结构采用扁弹簧提供回弹力，在未被踩踏时能稳定保持0度初始位置，踩踏过程中弹簧的弹力曲线经过匹配调校，不会出现脚感过轻导致的开度误控，也不会因为弹力过大造成驾驶疲劳，踏板主体的钢制外壳上设置的限位切口，将踏板的总旋转行程严格限制在40度，既满足全油门开度的信号输出范围，也能避免过度踩踏造成内部结构损坏。切口位置配套的PTFE材质套筒，能有效降低旋转轴部位的摩擦系数，减少长期踩踏带来的磨损量，提升整个踏板的使用寿命，避免长期使用后出现踏板卡顿、回位滞后的问题。

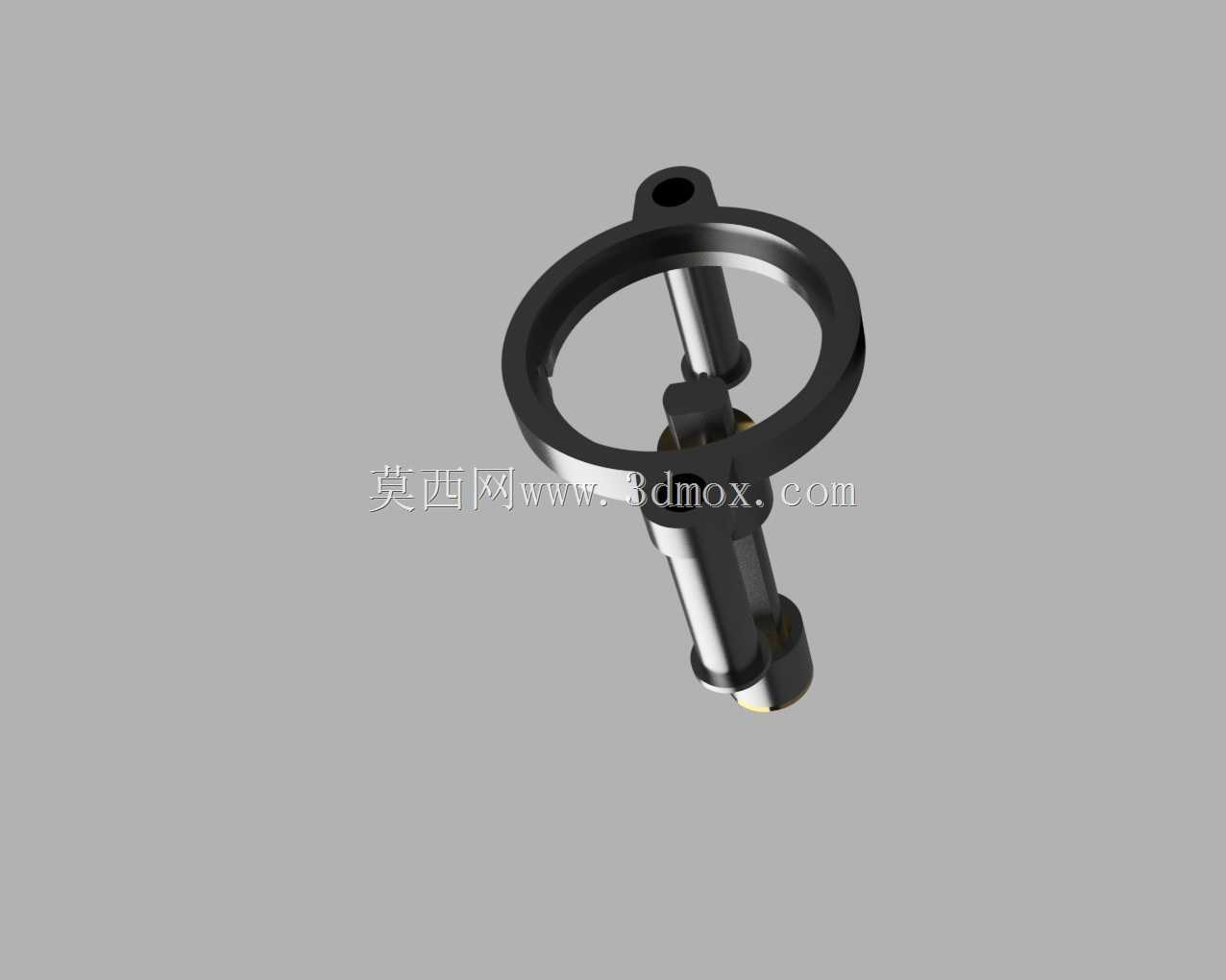

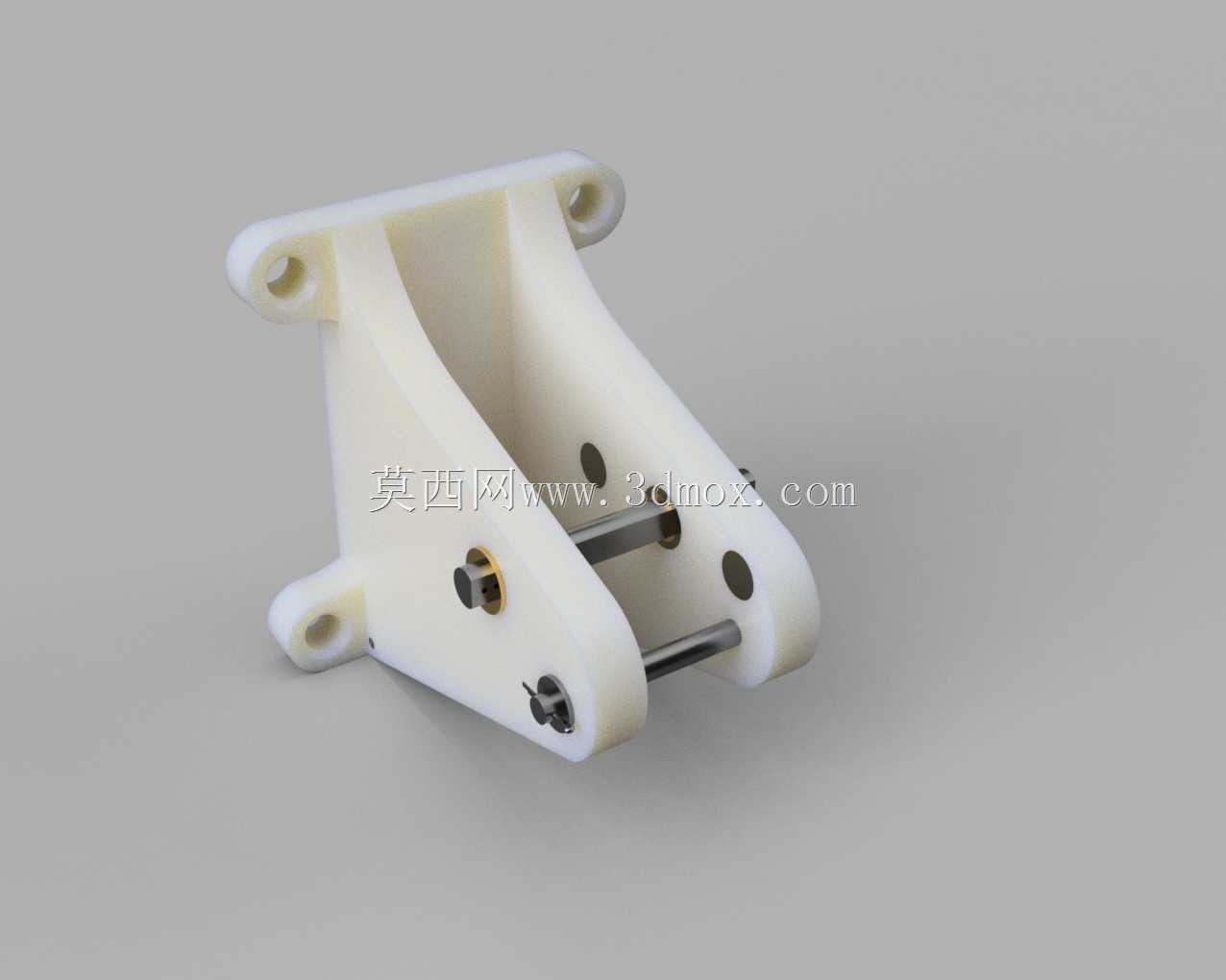

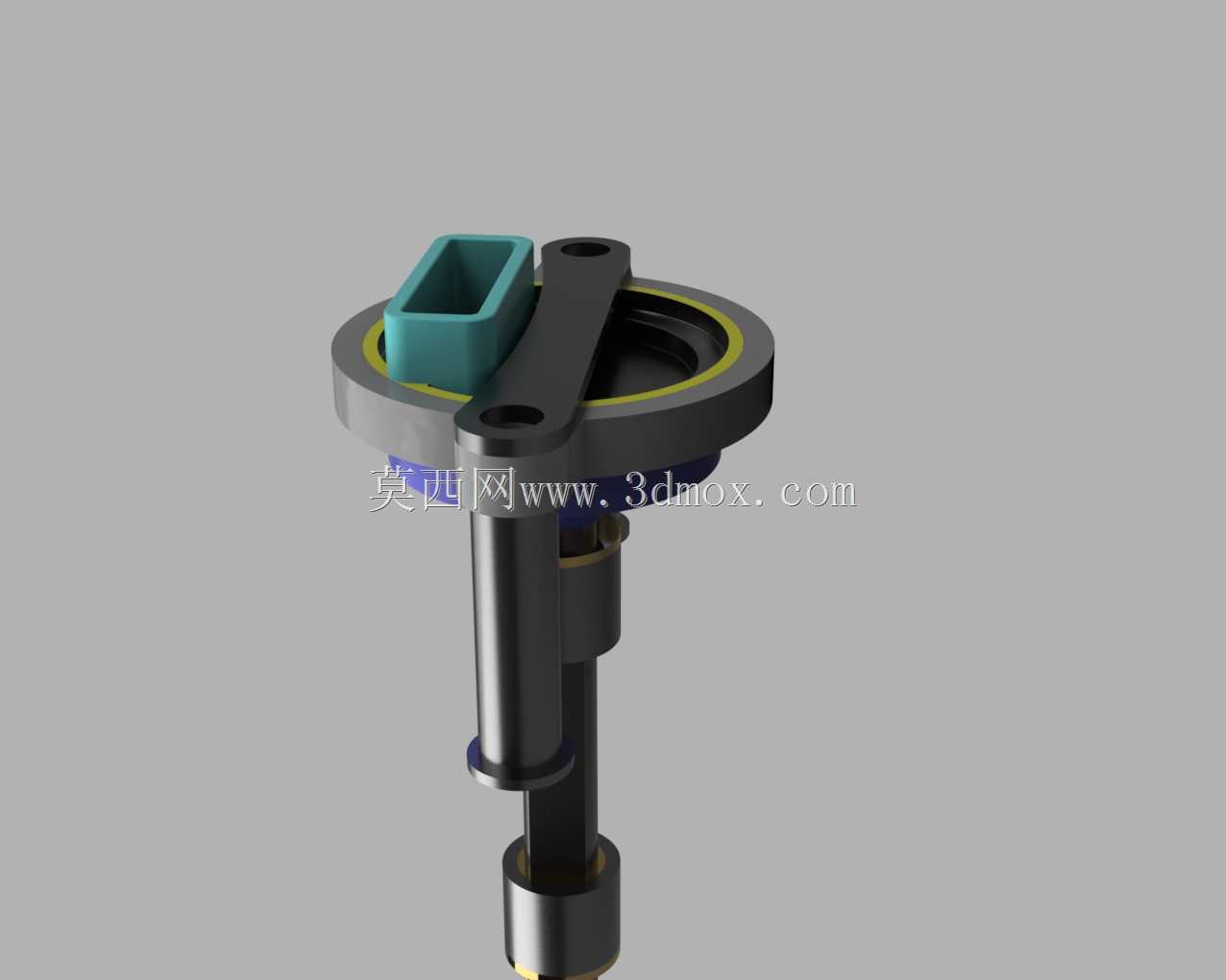

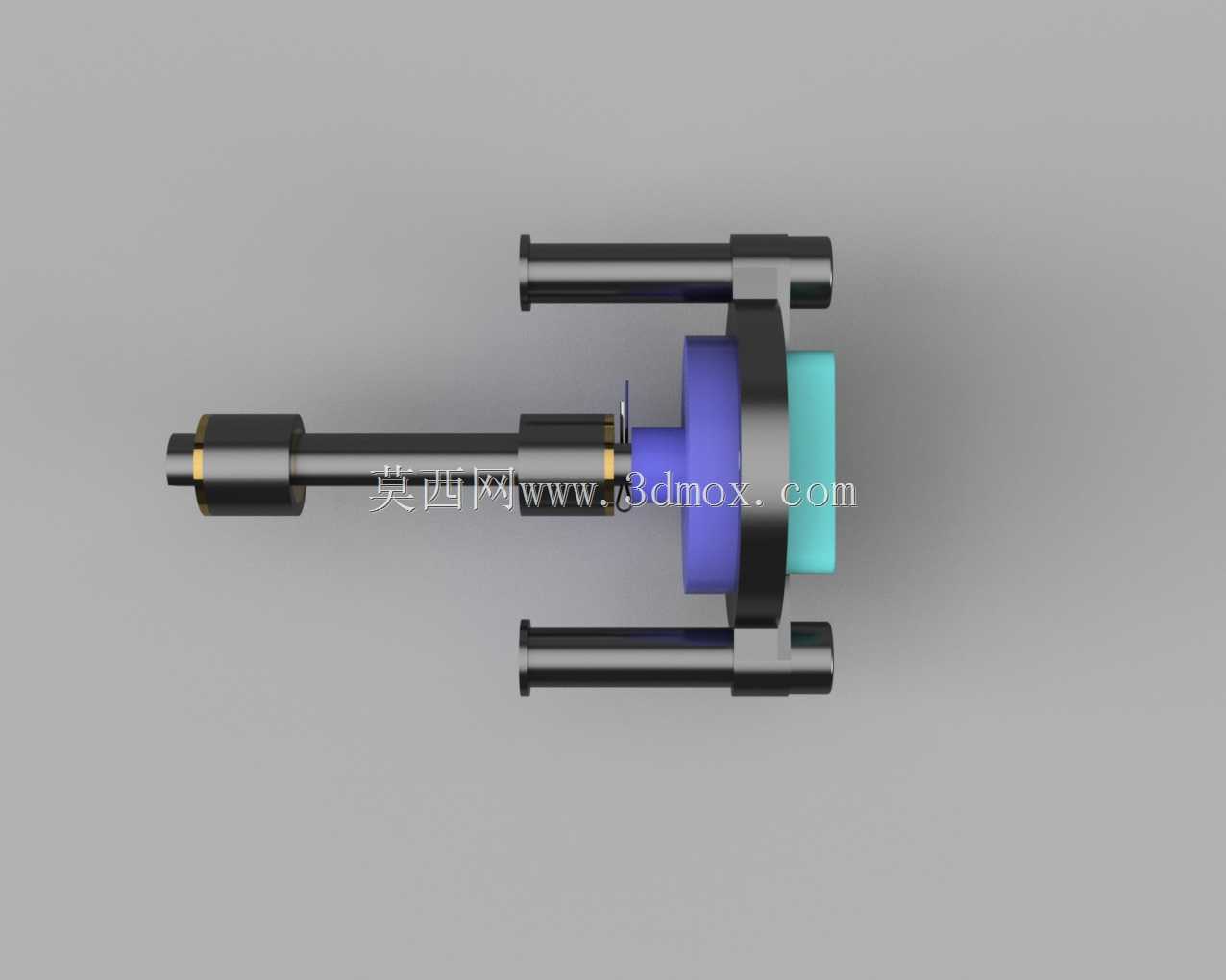

　　传感单元采用独立于踏板主体的模块化设计，通过2个M5x30螺栓完成固定装配，旋转电位计直接从踏板转轴处采集旋转角度数据，不存在中间传动环节的间隙误差，信号输出的线性度更有保障，维修更换时也可以单独拆解传感模块，无需更换整个踏板总成，降低后期维护成本。踏板的转轴部位采用滑动轴承结构，原配的黄铜轴承具备足够的承载能力，应对日常踩踏的径向载荷完全足够，在有低摩擦、免维护需求的装车场景下，也可以直接替换为PTFE材质轴承，适配不同成本定位、不同使用环境的车型需求。

　　从材料选型的设计思路来看，这款踏板兼顾了成本控制与性能需求，主体承载结构采用钢或铝材质加工，能够保证踩踏过程中的结构强度，不会出现受力变形导致的开度信号偏差；踩踏接触的踏板面做了防滑结构处理，鞋底沾有水渍、泥沙时也能保证踩踏接触的稳定性，不会出现打滑问题；非承载的外壳部件可以采用玻纤增强注塑材料加工，比如PA66添加30%或40%玻璃纤维的改性材料，通过注塑工艺成型，既能满足结构强度要求，也能有效控制整体重量、降低批量生产的成本，符合汽车零部件的规模化生产需求。

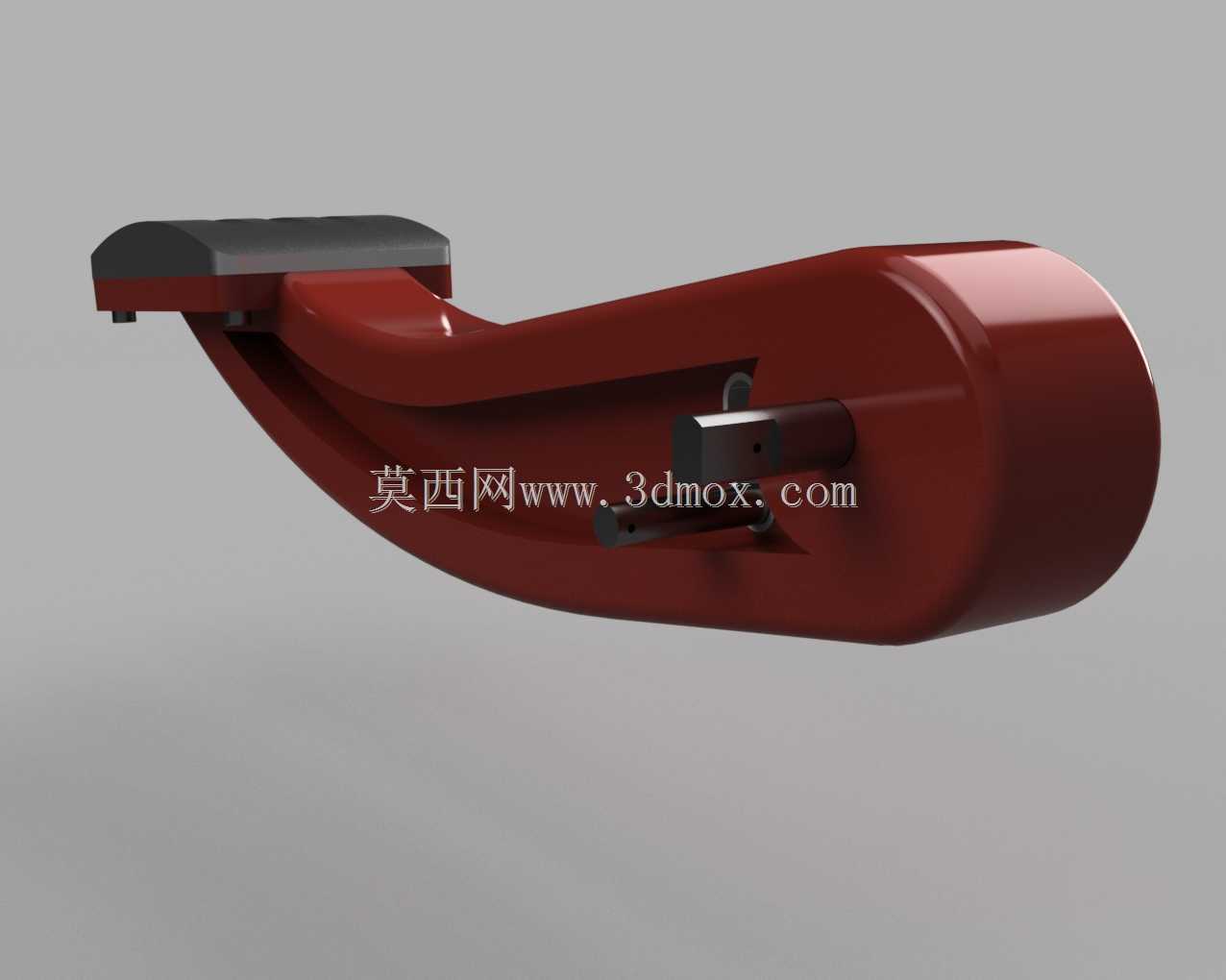

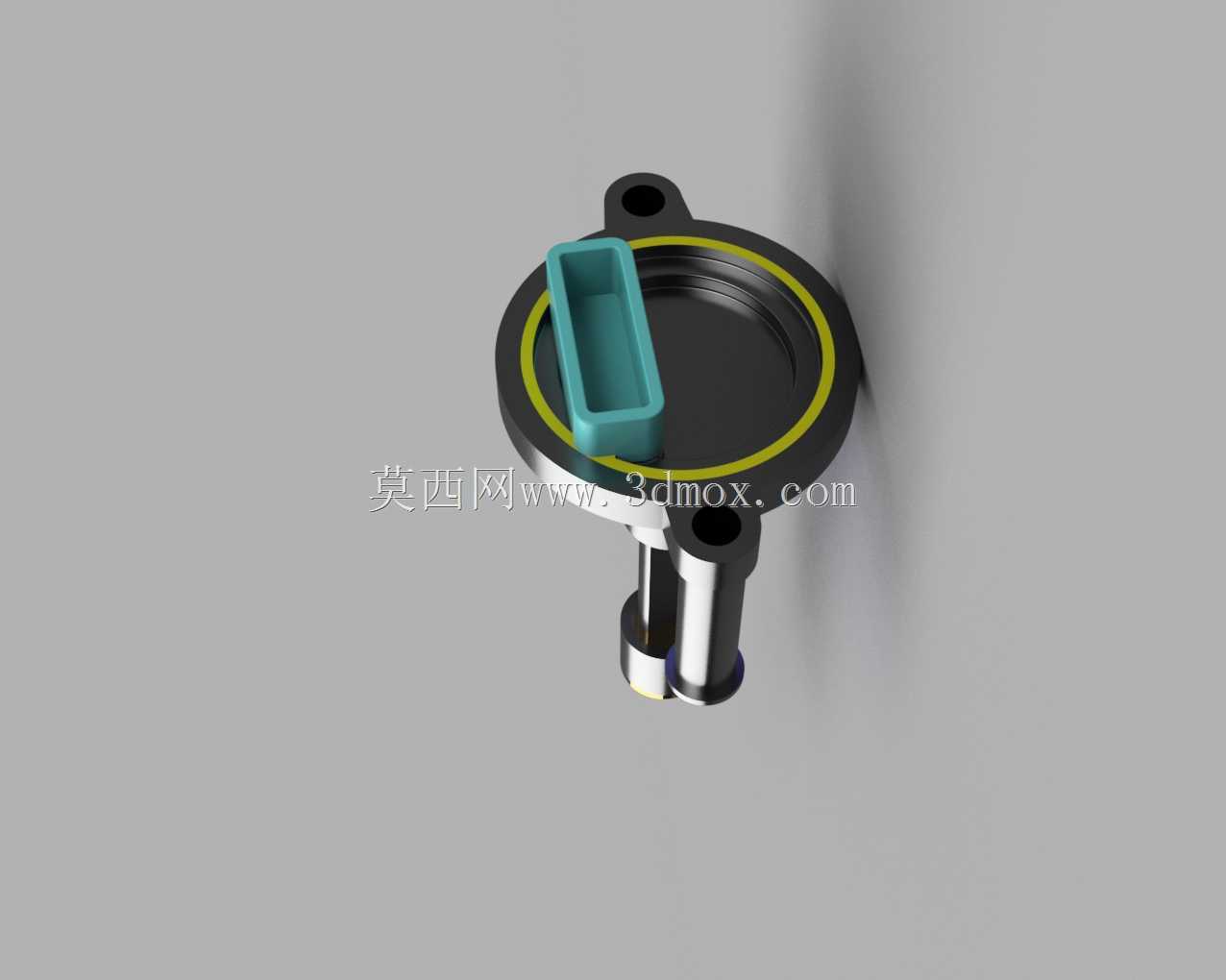

　　在结构细节设计上，电位计的信号输出端做了密封防护处理，能够阻挡驾驶舱内的灰尘、滴落的水渍进入传感单元内部，避免电位计出现接触不良、信号跳变的问题；踏板臂的弧度经过人体工学优化，踩踏过程中右脚的脚踝角度变化自然，从初始位置到最大开度的整个行程内，脚掌与踏板面都能保持充分接触，不会出现局部压强过大造成的脚部不适感。整个踏板的装配流程也做了适配优化，各零部件的装配顺序符合流水线作业的逻辑，不需要复杂的专用工装就能完成总成组装，生产环节的装配效率更高，也能减少装配过程中出现的人为误差，保证成品的一致性。
