简易法兰安装式超声液位检测传感结构

　　在工业储液罐体、车载油箱、小型工艺储槽的液位监测场景里，这类超声液位传感结构的应用覆盖了从民用储油设备到工业制程补液罐的多个细分领域，区别于投入式液位计的接触式测量方案，这种外置贴装或嵌装的超声传感结构不需要直接伸入介质内部，避免了粘稠介质挂壁、腐蚀性介质侵蚀传感核心的问题，尤其适配小容积储液腔体的液位点位检测需求。

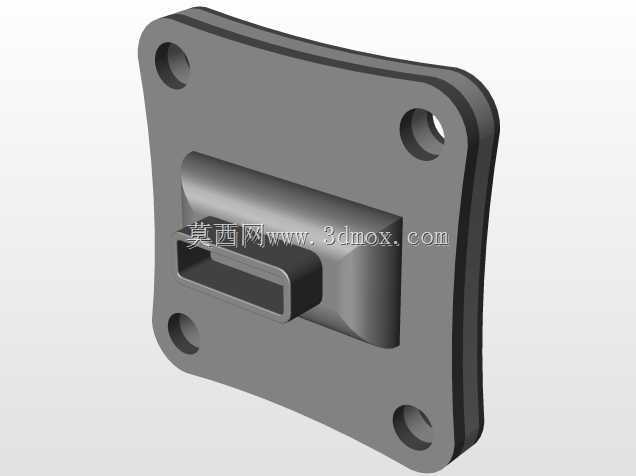

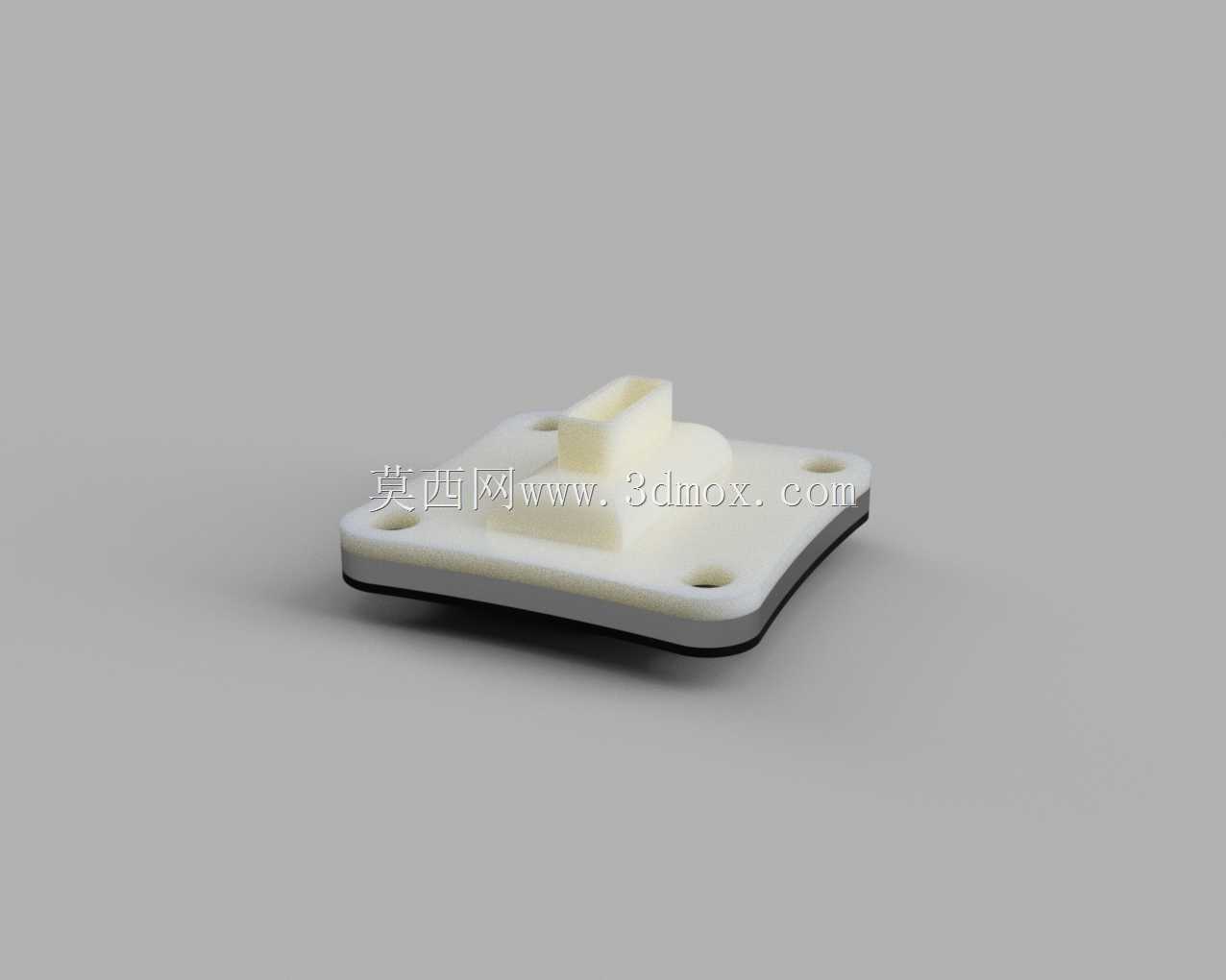

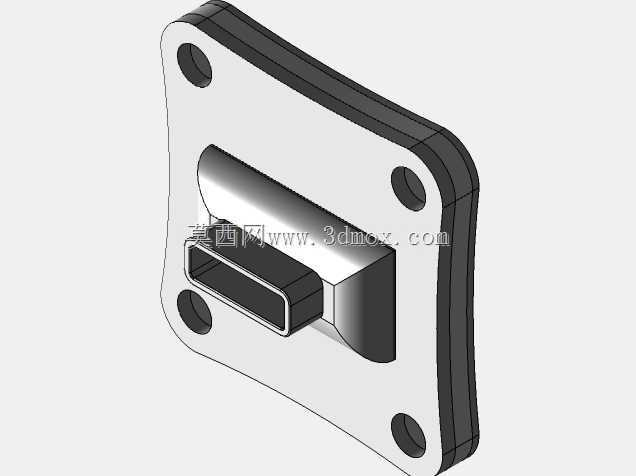

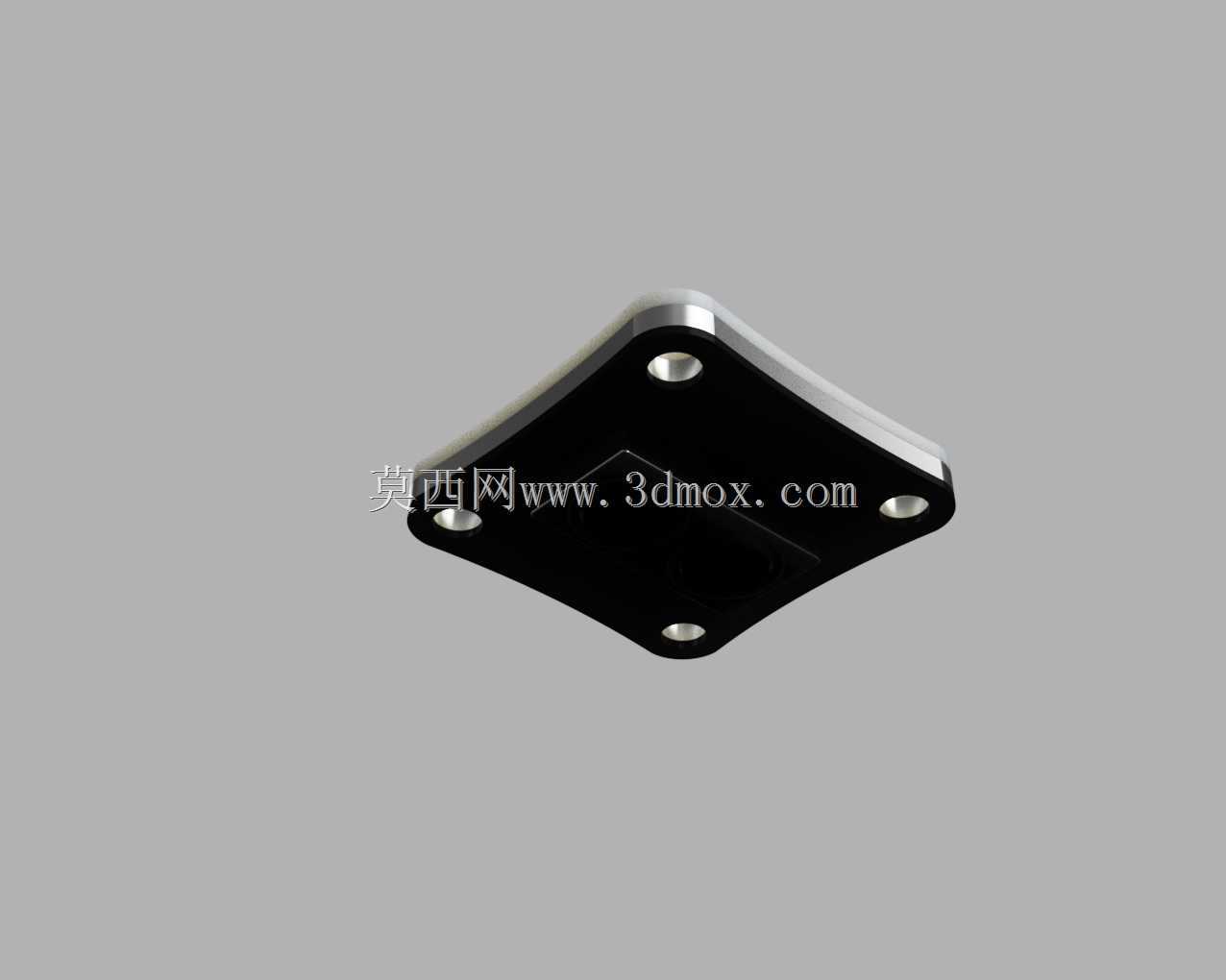

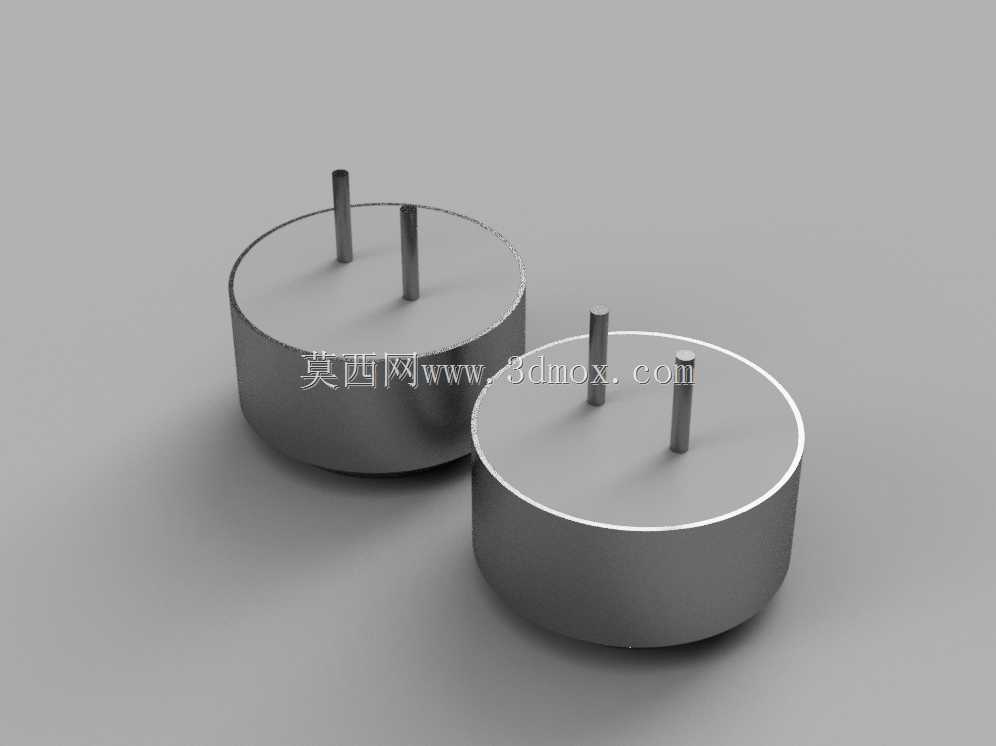

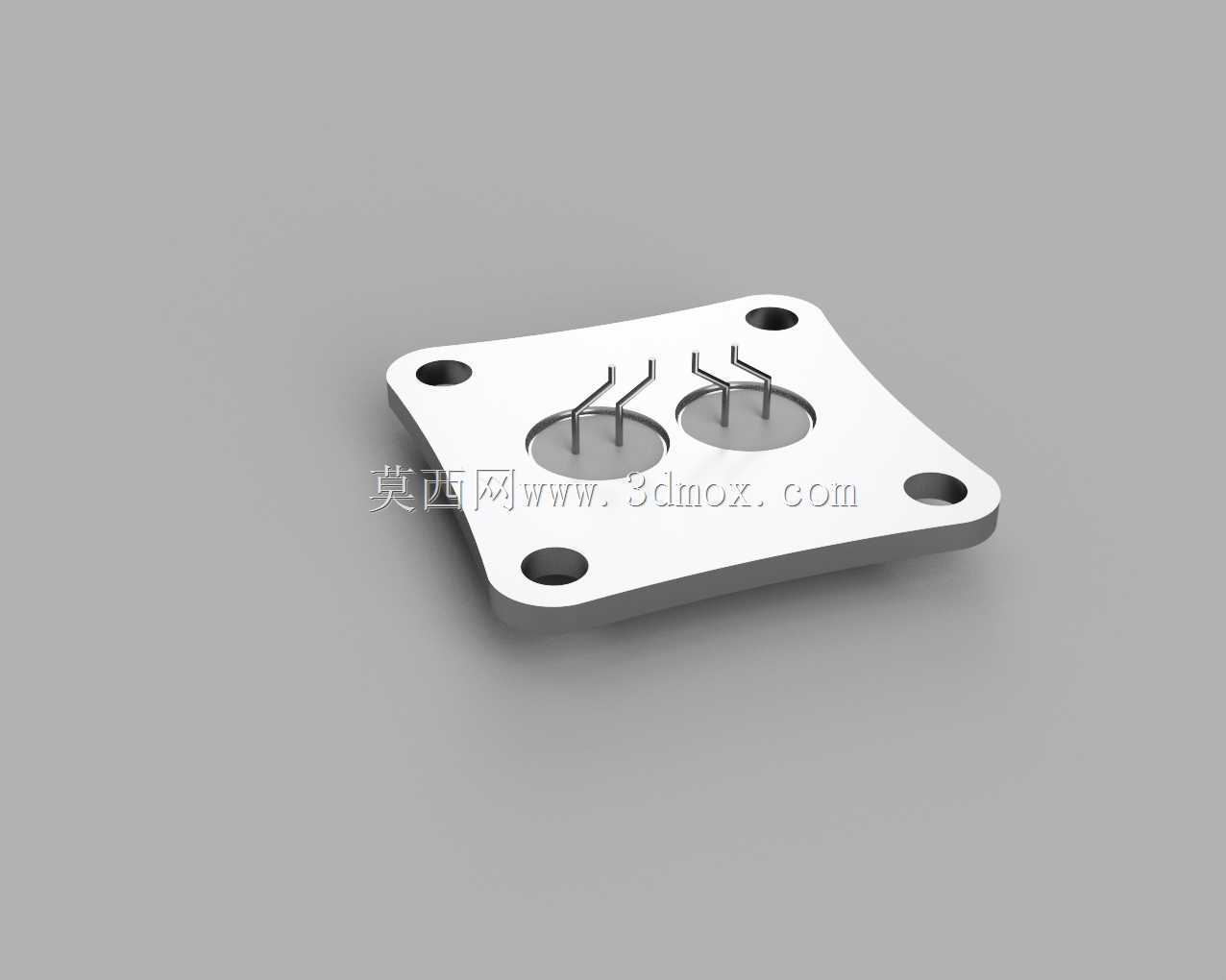

　　从结构功能来看，这套设计的核心是将超声发射与接收元件独立封装在金属壳体内，上下壳体采用机加工或注塑成型的分体式结构，安装法兰面预留四个对称的安装通孔，适配M4或M5规格的紧固件安装，安装面的平面度公差控制在0.1mm以内，保证安装后密封面的贴合度，避免腔体内部介质沿安装缝隙渗漏。发射与接收元件的引脚从壳体中心的两个密封孔位引出，孔位采用耐高温硅酮材料做灌封处理，这种硅酮密封材质的耐温区间覆盖-40℃到180℃，和内燃机周边使用的硅酮密封垫性能一致，既可以阻隔介质渗入元件腔体，也能缓冲设备运行过程中产生的振动，避免振动传递到压电陶瓷元件上导致检测信号出现杂波干扰。

　　设计过程中特意将电子元件的布设区域和传感核心区域做了物理分隔，所有信号处理的电子元件都远离超声换能器的安装位，一方面避免换能器工作时的高频振动影响电子元件的焊接可靠性，另一方面也能减少金属壳体传导的热量直接作用在电子元件上，适配发动机周边油箱、高温工艺储槽这类有一定环境温度的安装场景。法兰底座的厚度设计为5mm，既保证安装时的结构强度，不会因为紧固件锁紧导致法兰变形，也控制了整体结构的重量，整套传感组件不含外接引线的重量不到120g，对安装面的负载要求极低，甚至可以直接安装在薄壁塑料储液罐体上，不需要额外做加强筋结构。

　　安装边界上，这套传感结构要求安装位置的罐体壁面厚度不超过8mm，壁面材质为均质金属或硬质工程塑料，避免超声信号在壁面传递时出现过度衰减，安装时需要在法兰密封面和罐体壁面之间涂抹薄层超声耦合剂，排除接触面之间的空气间隙，保证超声信号可以有效穿透壁面进入介质内部。和传统的浮球式液位开关相比，这种超声传感结构没有活动机械部件，不存在浮球卡滞、部件磨损的问题，长期使用的可靠性更高，对于含有少量杂质的油类、水基介质都有不错的适配性，不需要根据介质密度做参数调整，安装完成后只需要做一次信号标定就可以稳定工作。

　　结构细节上，两个换能器的安装孔位同轴度公差控制在0.05mm以内，保证发射端发出的超声信号可以按照预设路径反射后被接收端准确捕捉，避免因为孔位偏移导致信号强度不足出现检测误判。硅酮密封层的灌注厚度控制在3mm，既保证密封性能，也不会因为密封层过厚吸收过多超声振动能量，影响信号传递效率。法兰边角做了R2的圆角处理，避免安装过程中锐边划伤操作人员，也减少安装后应力集中导致的法兰开裂风险。在车载油箱的应用场景里，这套结构还可以搭配配套的密封垫片使用，满足整车的振动耐久与密封等级要求，不需要对现有油箱结构做大规模改动，只需要在油箱壁面预留对应的安装平面就可以完成装配，适配很多存量储液设备的液位监测改造需求。
