力敏电阻式液位检测传感装置结构

　　这类力敏电阻式液位传感装置，核心适配场景集中在中小型燃油储箱、小型工业储液罐的液位连续检测环节，尤其适合安装空间受限、对检测组件抗振性有要求的移动设备储液场景，比如小型工程机械燃油箱、农用作业机械的储油舱、移动式发电机组的燃油箱这类工况，相比传统浮子干簧管液位计，它没有分立的磁簧触点，抗颠簸振动的表现更稳定，不会因为设备长期作业的振动出现触点接触不良的问题。

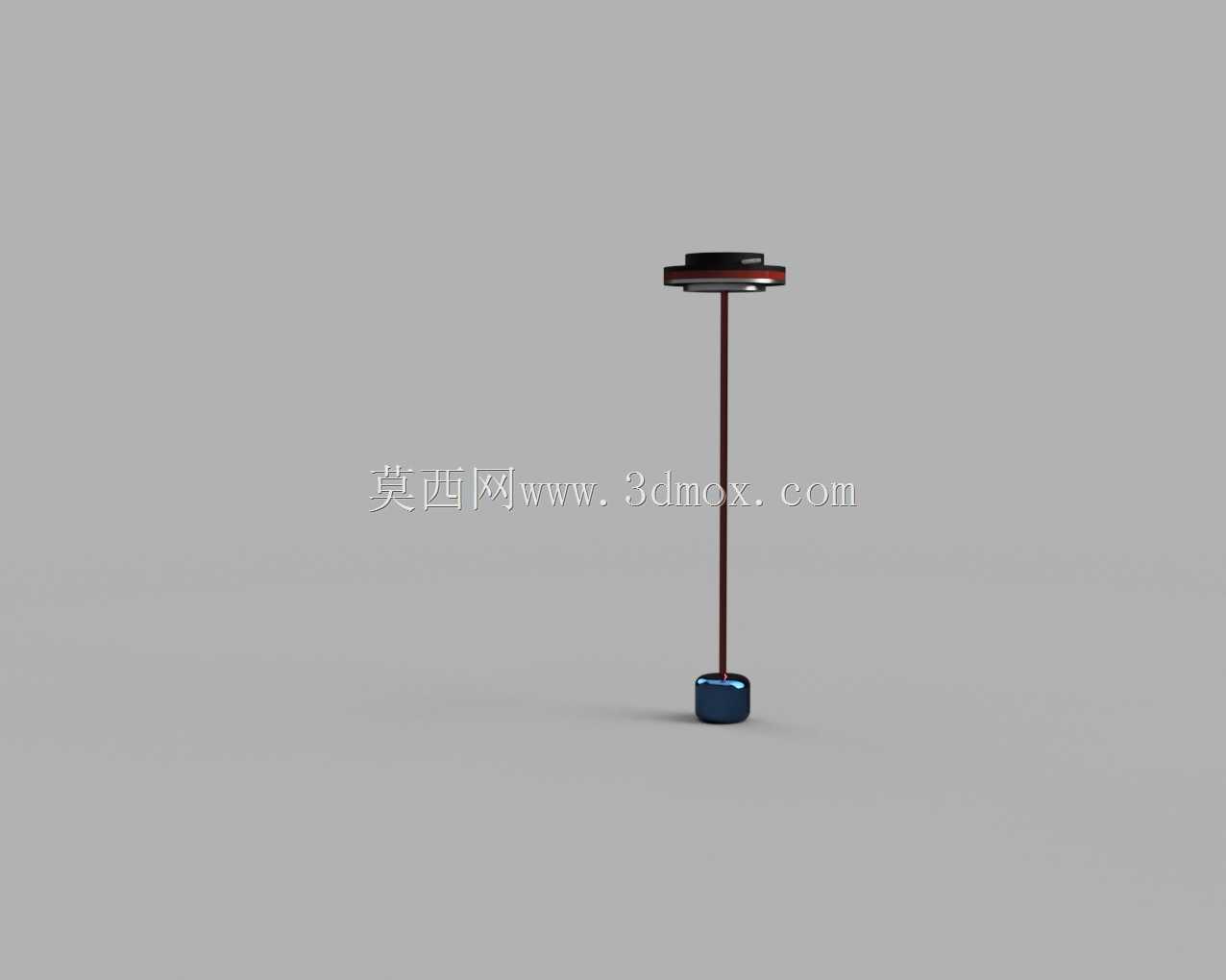

　　从实际功能逻辑来看，装置的检测核心是通过浮子随液位升降产生的浮力变化，将力值通过刚性传力杆传递到上部的力敏电阻元件上，力敏电阻受压力变化产生对应阻值变化，后端电路采集阻值信号换算后就能输出对应的液位高度数值。设计上特意限制了浮子的径向移动自由度，浮子与杆体的配合间隙控制在极小范围，避免设备倾斜、晃动时浮子出现偏摆卡滞，同时大体积浮子的设计能提供足够的浮力余量，即便被测液体存在少量杂质、粘度略高于常规燃油，也能保证浮子随液位顺畅升降，不会因为浮力不足出现检测滞后。

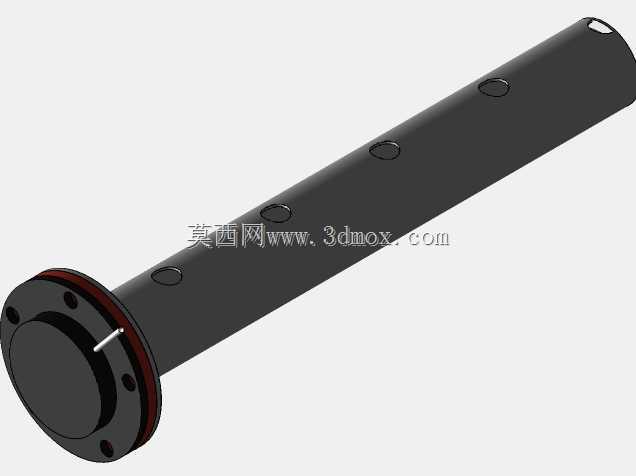

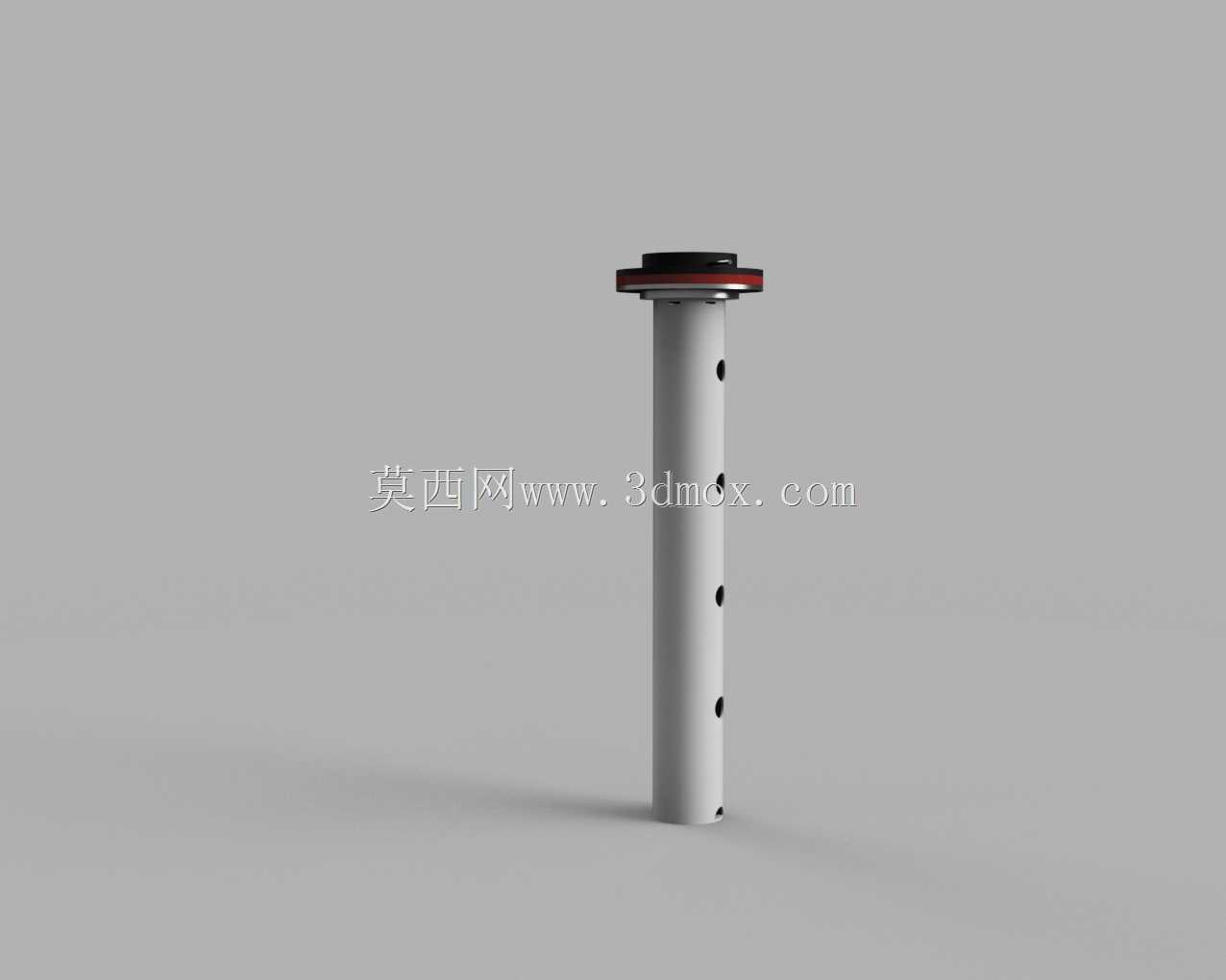

　　结构设计层面，传力杆采用细长圆柱构型，杆身沿轴向分布多组通液孔，安装时杆体垂直插入储液容器内部，液体可以通过通液孔快速进入杆体与浮子的配合腔，保证浮子感受到的液位与容器实际液位一致，避免因为腔体内外液位差产生检测误差。上部的传感组件做了密封封装设计，所有电子元件都封闭在上部的安装座内，安装时仅需要将上部的法兰座固定在储箱顶部的安装开孔上，配合密封垫圈就能实现储箱的密封，不需要在储箱侧壁额外开孔安装，大幅降低了储箱的泄漏风险。设计时特意将安装位置的适配基准对准储箱几何中心，这个位置的液位受设备倾斜、液体晃荡的影响最小，能最大程度降低动态工况下的读数误差。

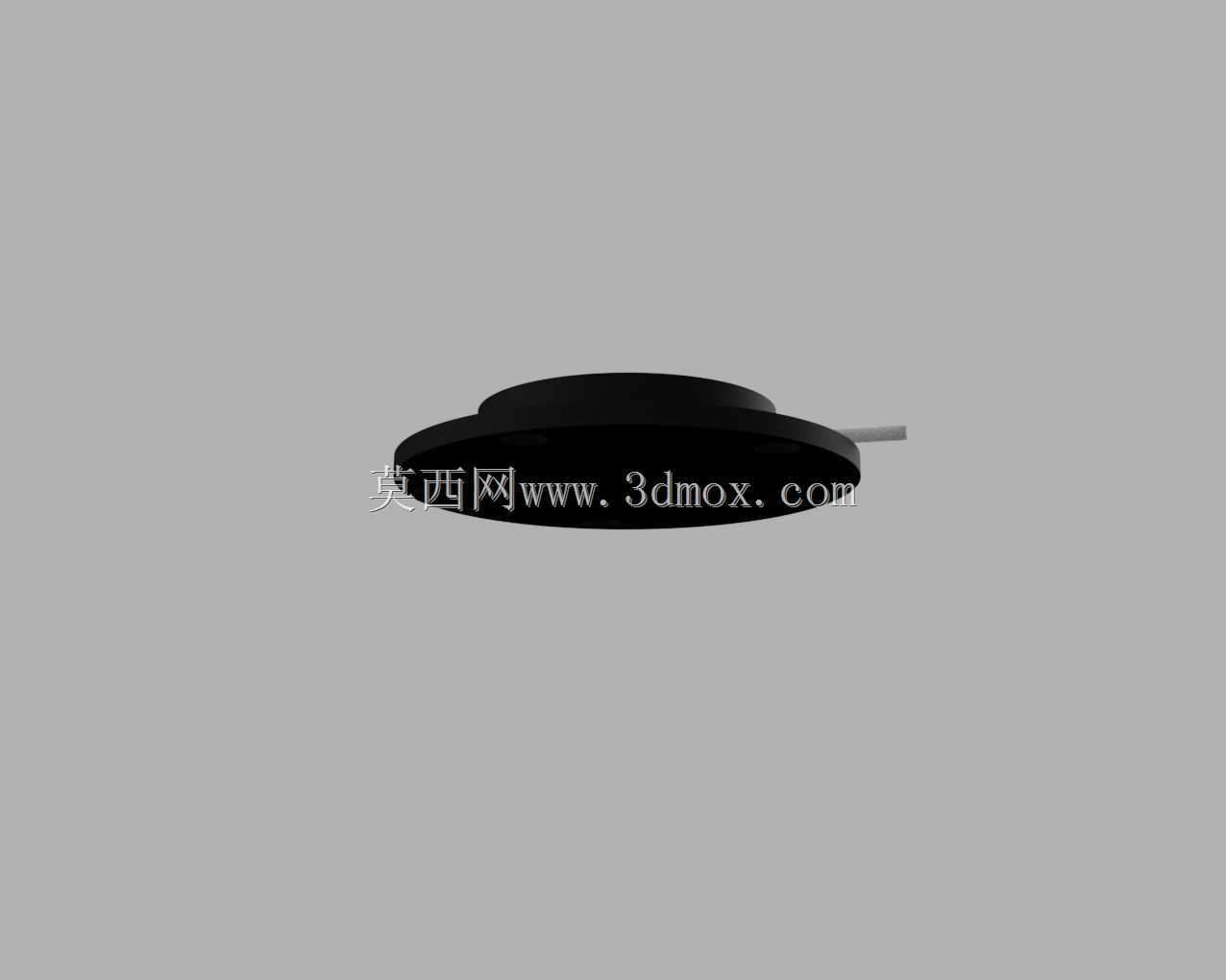

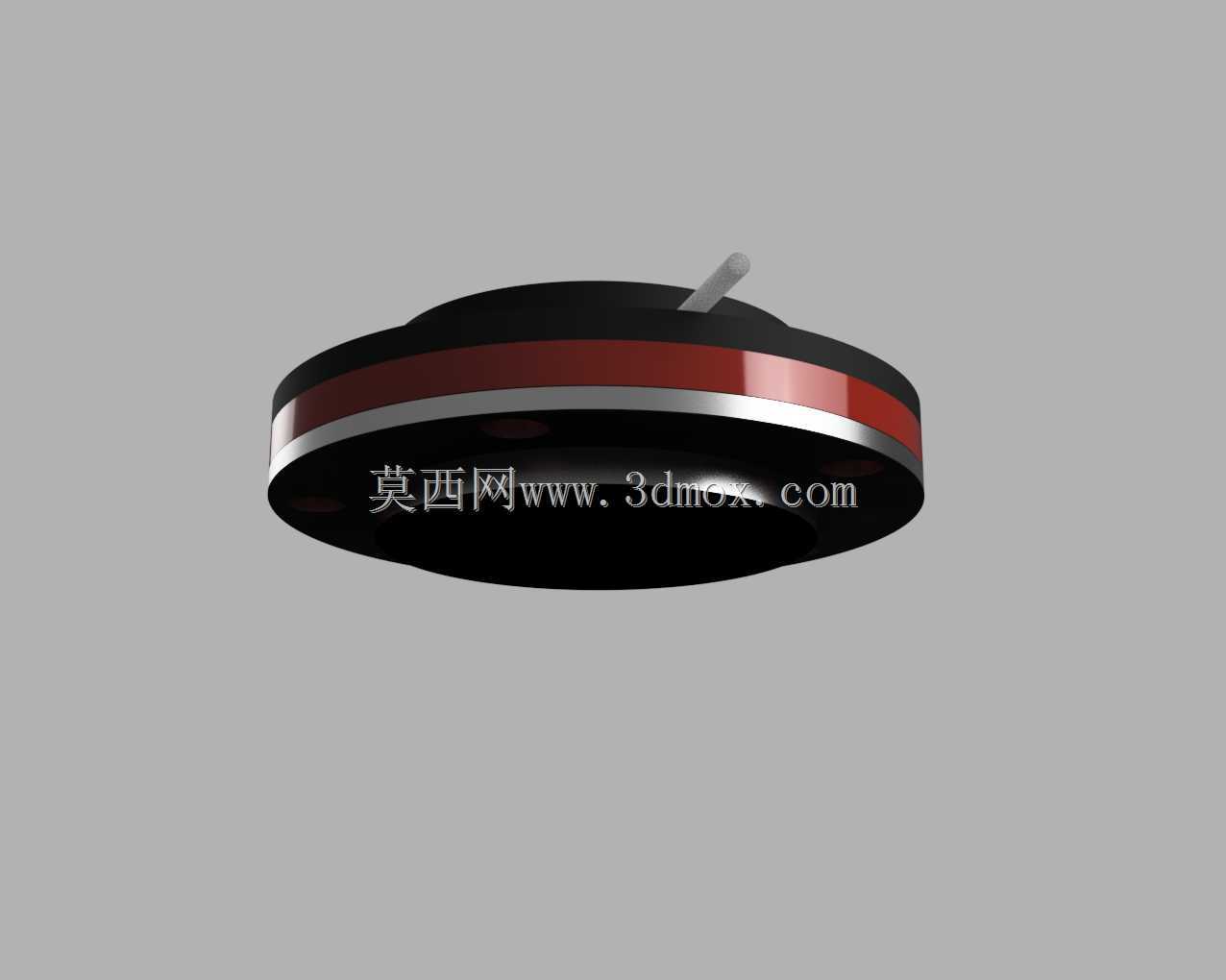

　　安装边界上，杆体的长度可以根据储箱的实际深度做适配调整，上部安装座的外径适配常规中小型储箱的标准安装开孔，不需要对储箱做额外的扩孔、焊接改造，替换传统液位计的时候可以直接适配原有安装位。装置的可维护性设计也做了针对性优化，唯一易损的上部传感组件是独立封装的模块，出现故障时不需要将整个杆体从储箱中抽出，只需要拆开上部安装座更换传感模块即可，大幅降低了后期维护的工作量，也避免维护过程中造成储箱内液体的泄漏污染。浮子与传力杆的配合面做了低摩擦处理，长期浸泡在燃油类液体中也不会出现溶胀卡滞的问题，力敏电阻的力值传递路径做了对中设计，保证浮子传递的轴向力垂直作用在力敏元件的感应面上，避免偏载造成的检测非线性误差，整个结构没有复杂的传动部件，零件数量少，长期使用的可靠性更高，适合在无人值守的长期运行设备上使用。
