焊接工位壁挂式小线轴收纳固定支架

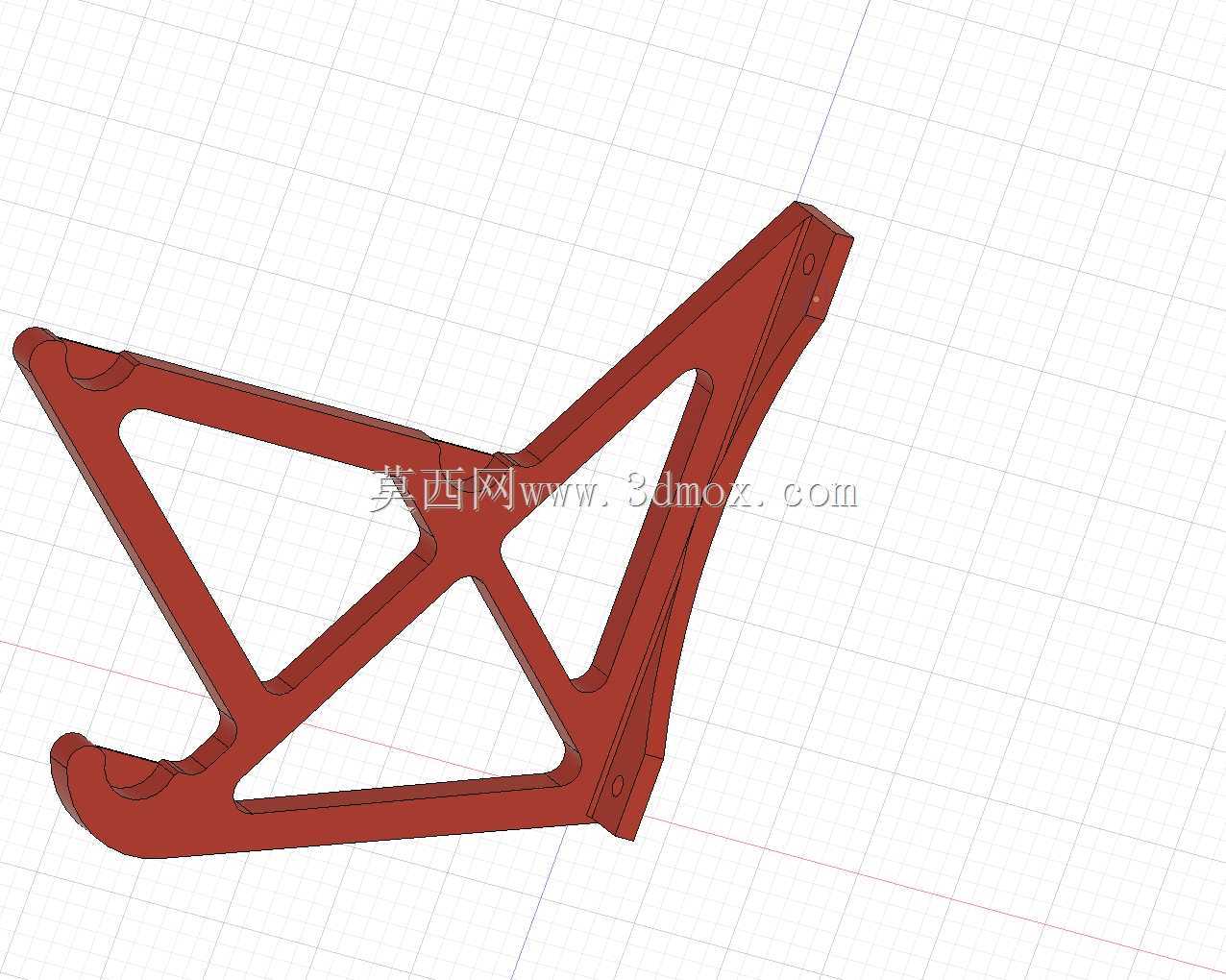

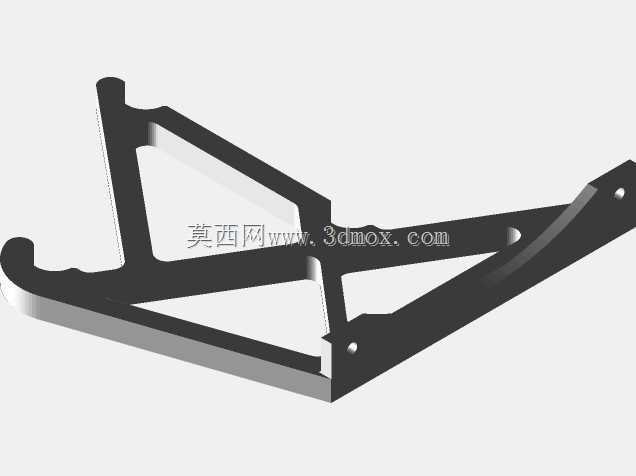

　　在电子焊接、线束加工类的生产作业场景中，桌面空间的利用率直接影响操作效率与作业安全，零散放置的小规格线缆轴、焊锡丝卷往往会占用大量操作台面，线缆拖拽缠绕还会干扰焊接操作，甚至引发烙铁剐蹭、线材烫损的隐患，这类壁挂式线轴支架正是针对这类工位痛点设计的墙面挂载收纳构件。从实际使用场景来看，这类支架多安装在焊接工位侧方的空白墙面上，距离操作台面的垂直高度通常控制在300-450mm区间，既保证操作人员伸手即可牵拉线材，又不会占用桌面的焊接操作、物料摆放空间，适配电子维修间、小批量线束加工工位、创客空间焊接区这类对桌面空间利用率要求较高的作业场景。从功能特性上看，支架采用三角支撑的壁挂结构，主体承力臂通过墙面膨胀螺丝固定，

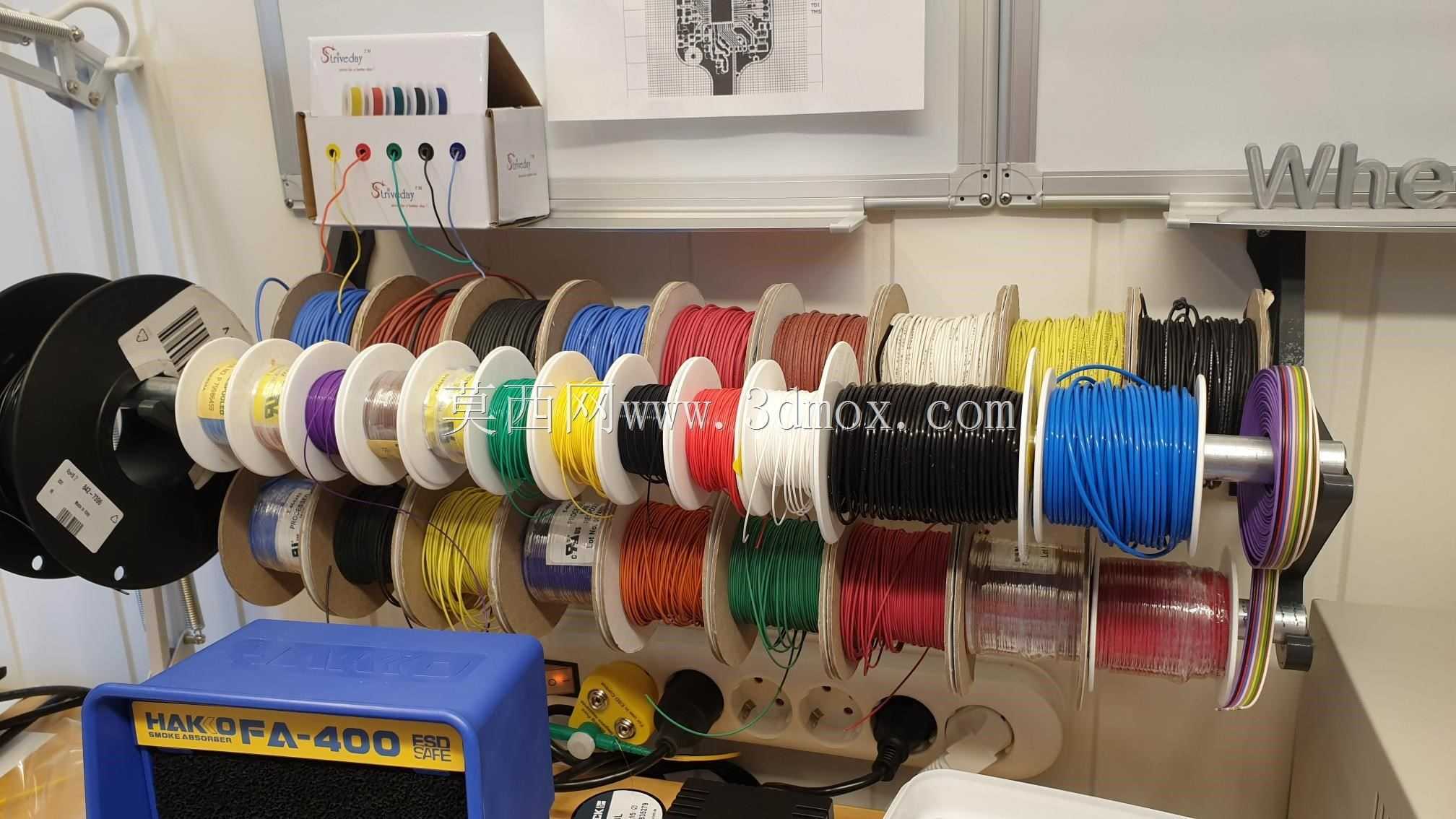

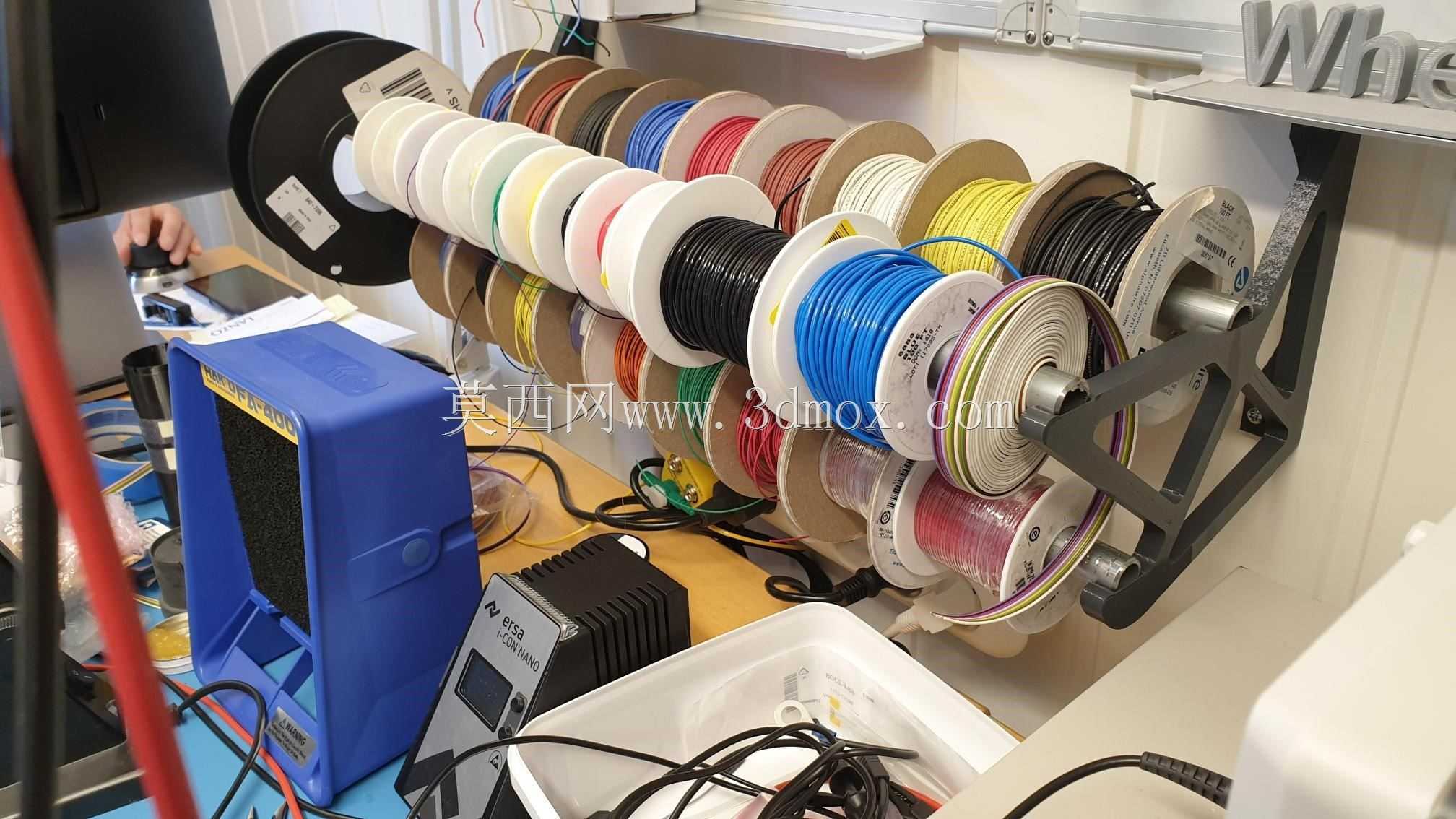

　　伸出的承载轴可同时串装多卷小规格线轴，涵盖不同线径的电子导线、焊锡丝、热缩管卷等卷状物料，每卷物料可独立转动牵拉，不会出现多卷线材互相卡滞的问题；支架的承载轴端部设置有限位结构，可避免线轴在牵拉过程中从轴端滑脱，同时轴体与支架主体的连接部位做了圆角过渡处理，不会刮伤线材外绝缘层。设计过程中，首先要确定核心的安装边界参数：适配的小线轴内孔通用尺寸为18mm，因此承载轴的外径设计为16mm，预留2mm的装配间隙，保证线轴转动顺畅无卡涩；承载轴的有效长度根据常规小线轴的宽度累加设计，单组支架可容纳8-12卷常用小线轴，满足单工位的常规物料收纳需求。支架的墙面固定端设置两个沉头安装孔，孔距为120mm，适配M6规格的膨胀螺丝安装，

　　沉孔设计可保证螺丝安装后端面不突出，避免剐蹭线轴侧面。支撑臂的倾斜角度经过反复验证，设置为与墙面呈15度仰角，一方面可以利用线轴自身的重力避免其自主滑动松脱，另一方面牵拉线材时的施力方向更符合操作人员的手臂动作习惯，减少牵拉阻力。考虑到焊接工位可能存在助焊剂飞溅、少量焊渣掉落的情况，支架的结构做了无封闭凹槽的开放式设计，日常清洁时只需擦拭表面即可，不会积存焊渣、灰尘等杂物；支架的所有棱边都做了R2的圆角倒钝处理，安装和取用线轴时不会划伤操作人员手部。从安装适配性来看，支架对安装墙面的要求较低，水泥墙面、木质工位隔断、铝型材框架侧面均可固定，不需要额外的配套安装座，单组支架的承重可达到15kg，完全满足多卷金属线材、

　　焊锡卷的总重量承载需求。在实际使用中，这类支架除了收纳焊接相关的线卷物料，也可用于收纳小规格的3D打印耗材卷、标签纸卷等其他卷状工位物料，拓展性较强；如果需要更大的收纳容量，还可以在同一墙面上下间隔200mm平行安装多组支架，实现不同类型卷料的分类收纳，进一步释放桌面操作空间。设计时还考虑了镜像安装的需求，支架的结构对称，只需调整安装方向即可适配工位左侧或右侧的墙面安装，不需要额外重新制作结构件，适配不同工位的布局差异；承载轴与支架主体采用过盈配合连接，不需要额外的紧固件，装配简单，长期使用也不会出现轴体松动脱落的问题。针对焊接工位的使用环境，支架的材质可选3mm厚的冷轧钢板折弯焊接成型，表面做喷塑防锈处理，可抵御助焊剂的轻微腐蚀，也可采用PLA、PETG等工程塑料通过3D打印制作，适合小批量快速制作适配自身工位的定制化支架，两种材质的结构强度都能满足日常使用的承载需求，不会出现受力变形的问题。
