遥控潜水器支柱固定连接结构件

　　水下遥控潜水器的推进系统安装稳定性，直接决定了水下作业时的姿态控制精度与航行可靠性，这款支柱固定结构件，正是为ROV水下推进单元的安装固定设计的专用承载连接部件，主要承担螺旋桨推进模块与潜水器主体框架之间的连接载荷，同时兼顾水下流场适配与结构轻量化需求。从实际应用场景来看，这类结构件多用于中小型观察级、轻作业级遥控潜水器，适配浅海科考、水下船体检测、水库坝体排查、近岸养殖区巡检等工况，长期处于带压水环境中，既要承受推进器运转产生的持续振动载荷，也要耐受水流冲击带来的交变外力，同时还要避免结构突出部位产生额外的紊流，干扰潜水器的姿态稳定。

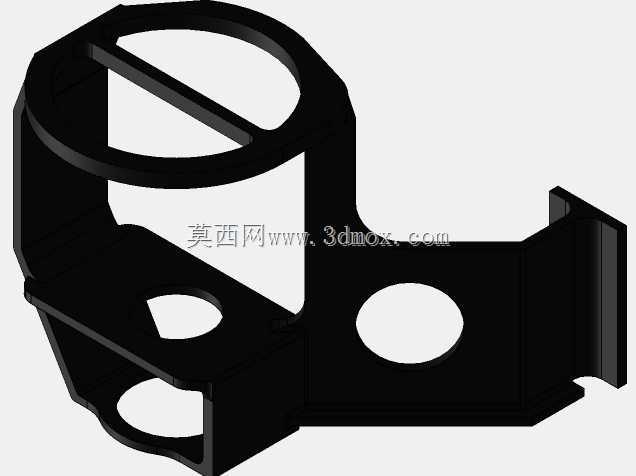

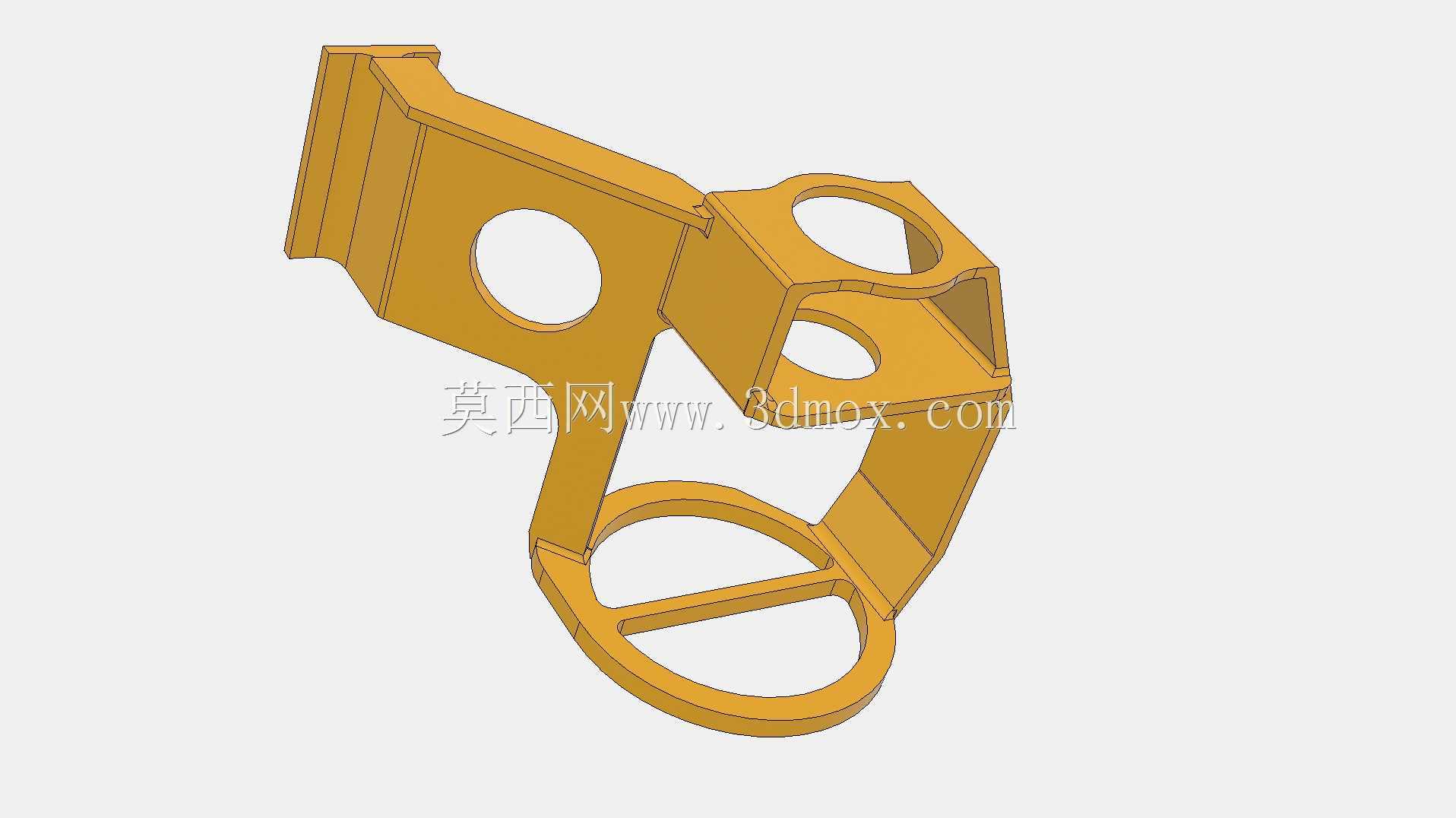

　　在功能特性设计上，该结构采用一体化弯折承力构型，上部设置两组同轴圆形安装孔位，用于与潜水器主框架的横向支柱进行套接固定，孔位边缘做了加厚翻边处理，可分散套接位置的压应力，避免长期振动下出现连接松脱或孔位开裂；下部的环形抱合结构，直接对应螺旋桨导流罩的安装基准面，环形内侧预留的凸台结构可与导流罩外壁的定位槽卡合，安装时无需额外调整同轴度，即可保证螺旋桨旋转轴线与设计航向保持平行，减少推进效率损耗。中部的斜向支撑臂采用变截面设计，靠近主框架连接端的截面厚度更大，向螺旋桨端逐步收窄，既保证了整体结构的抗弯刚度，也尽可能减少了结构在水流方向上的投影面积，降低航行阻力。

　　从设计思路层面拆解，这款结构件没有采用常规的平板拼接式连接方案，而是选择一体化弯折成型的构型，核心考量是水下装备的密封与防腐蚀需求——拼接结构存在的连接缝隙容易淤积泥沙、滋生海洋附着生物，长期使用会导致连接螺栓锈蚀、结构强度下降，一体化构型可大幅减少连接紧固件的使用数量，降低后期维护成本。结构上开设的多个圆形减重孔，并非单纯为了减轻重量，孔位的位置都经过应力仿真校核，全部设置在结构低应力区，既可以让水流从孔位中穿过，减少结构正面的迎流面积，也能方便水下作业时的线缆穿设，部分辅助传感线路可顺着支撑臂的内侧走线，通过减重孔完成固定，避免线缆外露被水流冲刷晃动或者被水下障碍物勾挂。

　　关于安装边界与尺寸适配，该结构件的上部支柱安装孔内径适配常规中小型ROV采用的20-30mm直径标准铝合金支柱，孔位轴向长度可保证套接后与支柱的接触面积足够，配合紧定螺钉固定时，不会出现支柱被挤压变形的问题；下部螺旋桨安装环的内径，适配市面上主流的50-70mm直径小型水下推进器导流罩，环体上预留的三个均匀分布的螺丝孔位，可直接与推进器导流罩的安装法兰对接，无需额外制作转接板。整体结构的外轮廓最大宽度控制在120mm以内，安装后突出主框架的尺寸不超过80mm，不会超出ROV整体的安全防护边界，在靠近障碍物航行时，可避免推进器直接碰撞异物，同时结构的所有棱边都做了圆角过渡处理，没有尖锐的直角突出，既可以减少水流的空泡效应，也能避免下放或回收潜水器时刮擦作业人员的防护装备或者脐带缆。

　　实际装配过程中，这款固定件的安装公差控制在±0.1mm以内，上部两个支柱安装孔的同轴度误差不超过0.05mm，可保证安装后推进器的轴线不会出现偏斜，避免推进时产生额外的偏航力矩，减少控制系统的姿态修正负担。结构的壁厚根据不同位置的受力情况做了差异化设计，承力的支撑臂根部壁厚达到4mm，而环形安装结构的非承力侧壁厚控制在2.5mm，在保证整体强度满足100米水深承压要求的前提下，尽可能降低结构自重，减少潜水器的整体负载，提升有效载荷能力。不同于常规的陆用固定支架，这款结构件的所有转角位置都做了大圆弧过渡，没有应力集中的直角缺口，可承受长期的交变振动载荷，不会在持续的推进器振动下出现疲劳断裂问题，适配水下作业时复杂的受力工况。
