OV9281全局快门微型独立相机模组结构

　　做嵌入式视觉项目选型的时候，很多工程师都会碰到运动场景下拍摄拖影的问题，这款搭载OV9281传感器的全局快门相机模组，就是针对这类高速运动捕捉场景设计的独立成像单元。从实际落地场景来看，这类模组常被部署在工业产线的工件定位工位、小型无人机的视觉避障模块、智能扫码设备的成像端、桌面级机器人的视觉感知单元，甚至是部分高速运动抓拍的小型检测设备里，相比卷帘快门传感器，全局快门的特性可以让所有像素点同时曝光，哪怕被测物体以较快速度穿过视场，也不会出现果冻效应导致的图像形变，能给后端的算法处理提供更可靠的原始图像数据。

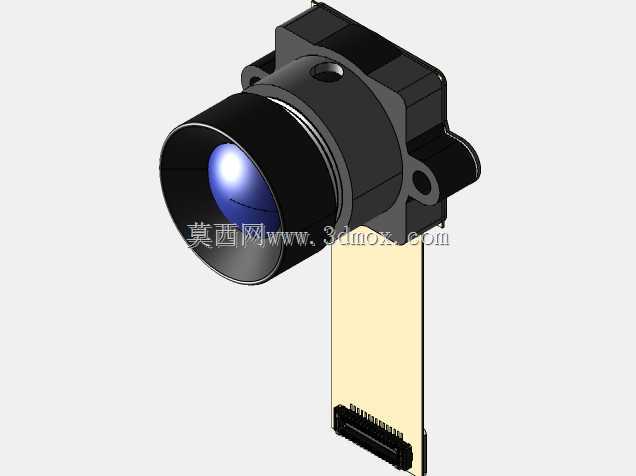

　　从结构设计的角度拆解这个模组，首先能看到镜头部分采用了标准的M12接口镜座，镜座和后方的传感器PCB通过定位凸台配合，保证镜头光轴和传感器成像中心的同轴度，镜座侧面预留的锁紧螺孔，可以在镜头焦距调整完成后直接用顶丝锁死，避免设备运行过程中的震动导致镜头焦距偏移，这点在有持续震动的工业设备上非常实用，很多消费级摄像头模组没有这个锁紧结构，用久了很容易出现虚焦的问题。镜座后方的传感器承载板做了局部的沉槽设计，刚好可以容纳OV9281传感器的封装本体，让传感器感光面和镜座后端面的距离控制在镜头后焦距的公差范围内，装配的时候不需要额外增加调整垫片，能提升批量装配的效率。

　　模组下方引出的FPC软排线是标准的MIPI接口排线，排线末端做了金手指补强设计，排线长度刚好满足大部分嵌入式设备内部的走线需求，不需要额外做延长转接，软排线的设计也让这个模组的安装角度更灵活，不需要像硬PCB连接的模组那样严格和主控板保持平行，可以根据设备内部的空间结构弯折排线调整镜头朝向，只要弯折半径不超过软排线的最小允许值，就不会影响信号传输的稳定性。模组本体的安装固定结构是在镜座两侧延伸出的安装耳，每个安装耳上都开有标准的定位安装孔，安装孔的位置度公差控制在±0.05mm以内，安装的时候可以直接用M2螺丝把模组固定在设备的安装支架上，不需要额外设计复杂的夹持结构，两个安装孔的中心距经过标准化设计，能兼容市面上多数通用的小型摄像头安装支架，降低设备开发阶段的结构适配成本。

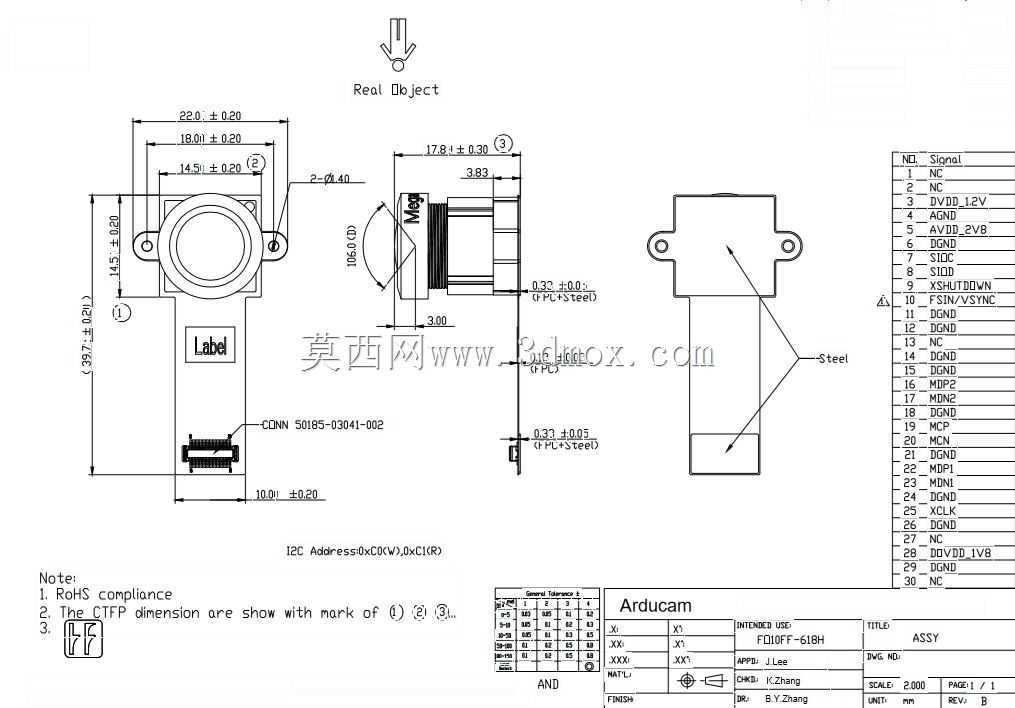

　　从外形尺寸的边界来看，整个模组不含排线的本体部分长宽尺寸控制在20mm见方以内，镜头突出安装面的高度不到15mm，属于非常紧凑的微型成像单元，哪怕是内部空间非常局促的小型智能设备，也能找到合适的安装位置。设计的时候特意把传感器的外围电路都布局在镜座后方的屏蔽罩内部，一方面可以屏蔽外部的电磁干扰，保证高速图像信号传输的稳定性，另一方面也能避免电路部分和设备内部其他金属结构接触造成短路，屏蔽罩和PCB之间采用卡扣加焊接的固定方式，哪怕设备有较大的冲击震动，屏蔽罩也不会脱落。

　　在实际做结构适配的时候需要注意，镜头前端需要预留至少3mm的无遮挡空间，避免设备外壳或者其他结构件进入镜头视场造成边缘暗角，FPC软排线的走线区域要避开设备内部的发热源，比如主控芯片、功率电阻这类工作时温度较高的器件，长期高温烘烤会加速软排线基材的老化，影响使用寿命。另外这个模组的独立工作特性意味着它不需要额外搭配ISP处理板，只要给对应引脚提供稳定的供电，通过MIPI接口输出原始图像数据就能正常工作，能大幅简化主控端的电路设计，不需要额外增加图像处理的外围电路，这点对于做小型化设备开发的结构和硬件工程师来说，能省掉不少适配的工作量。

　　很多工程师在选型这类微型相机模组的时候，往往只关注传感器参数，忽略了结构安装的细节，比如安装孔的位置、镜头的突出高度、排线的出线方向，这些细节如果前期没核对清楚，到了结构打样阶段才发现干涉，再调整设计就会耽误项目进度，这个模组的结构设计把这些工程化的细节都做了标准化处理，不管是做原型验证还是小批量量产，都能减少很多结构适配的麻烦。全局快门的特性加上紧凑的结构尺寸，让它在很多对安装空间有严格要求、同时需要捕捉高速运动物体的场景里，比普通的USB摄像头模组更有优势，不需要额外的外壳封装，直接固定在设备内部就能完成成像功能，也可以根据实际使用需求搭配不同焦距的M12接口镜头，适配不同的工作距离和视场角要求，结构上的兼容性做得比较到位。
