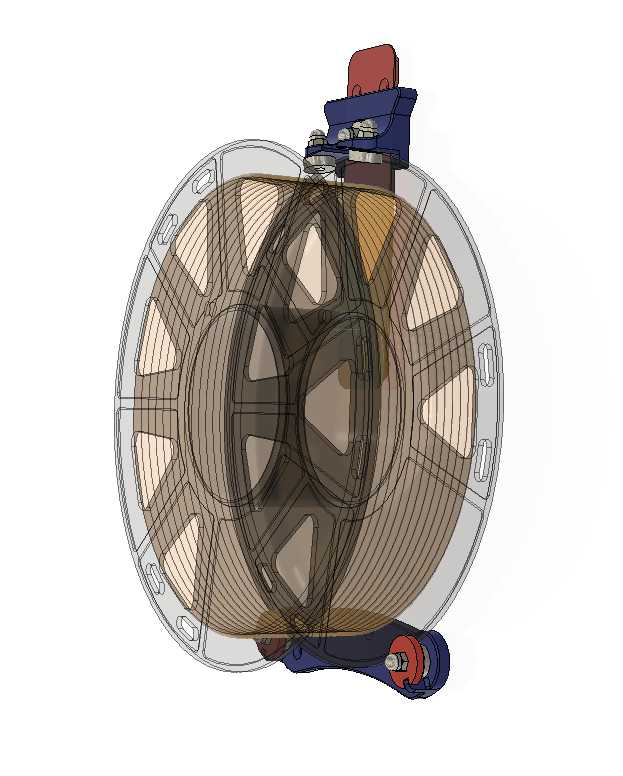

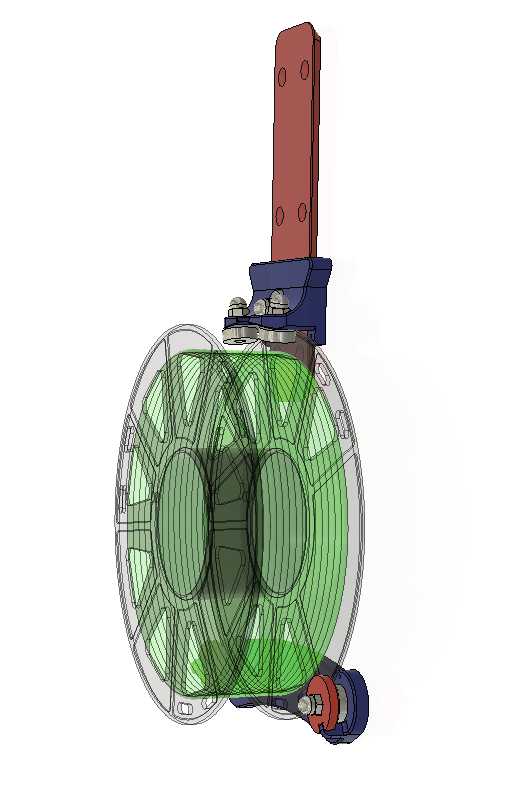

壁挂式3D打印耗材卷轴薄型安装支架

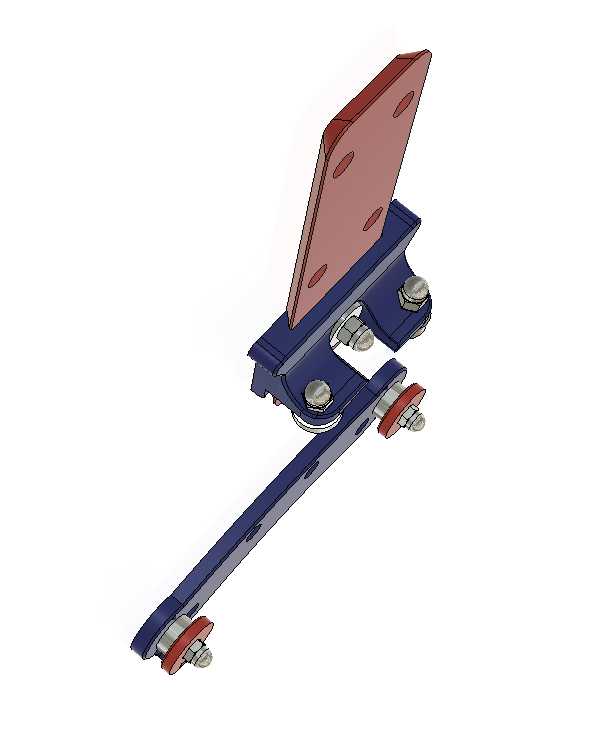

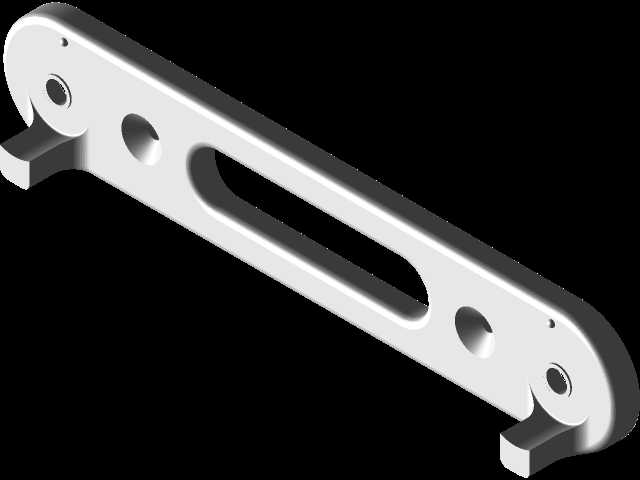

　　日常桌面级FDM3D打印作业场景里，设备摆放往往受限于桌面纵深空间，不少操作者会选择将设备贴近墙面放置来节省操作台面面积，此时传统放置在设备侧方或顶部的耗材卷轴架就会出现与墙面干涉、线材送丝阻力过大的问题，这款壁挂式薄型壁架就是针对这类实际使用痛点开发的安装固定结构。从实际使用需求出发，这款壁架的核心设计目标是尽可能压缩安装后突出墙面的厚度，让耗材卷轴能够贴近墙面固定，最大化释放桌面可用空间，同时兼容市面上主流规格的3D打印耗材卷轴，覆盖日常使用最频繁的200mm至310mm直径区间的常规线轴，无需针对不同品牌的耗材单独更换适配支架。结构设计上，整套支架仅包含4个可直接通过FDM工艺打印成型的部件，

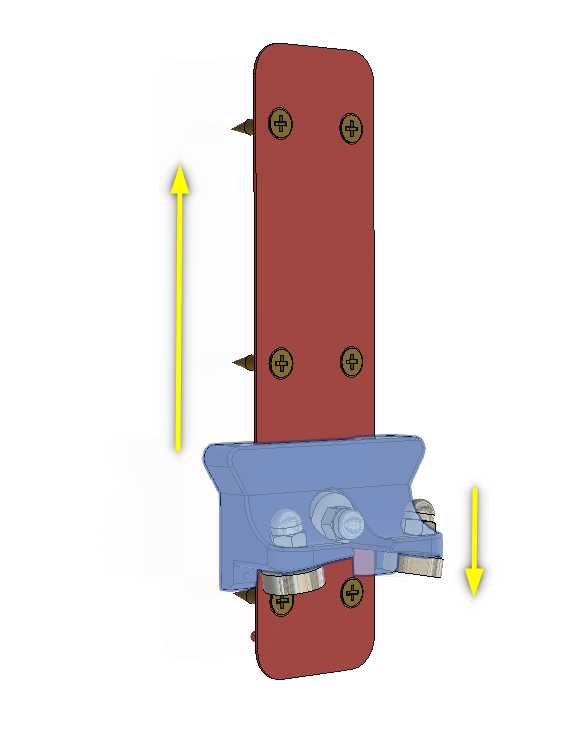

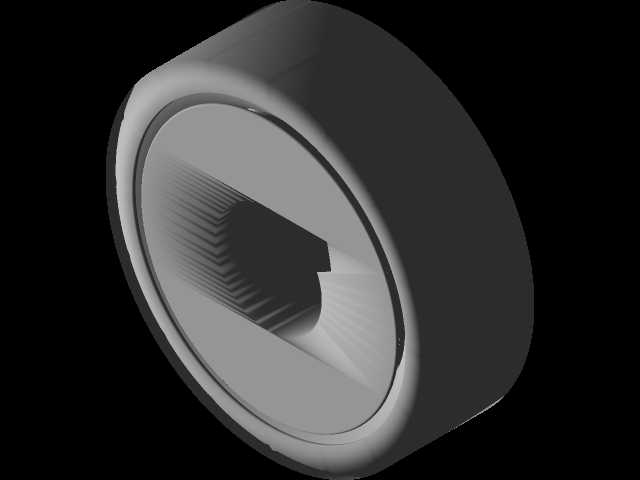

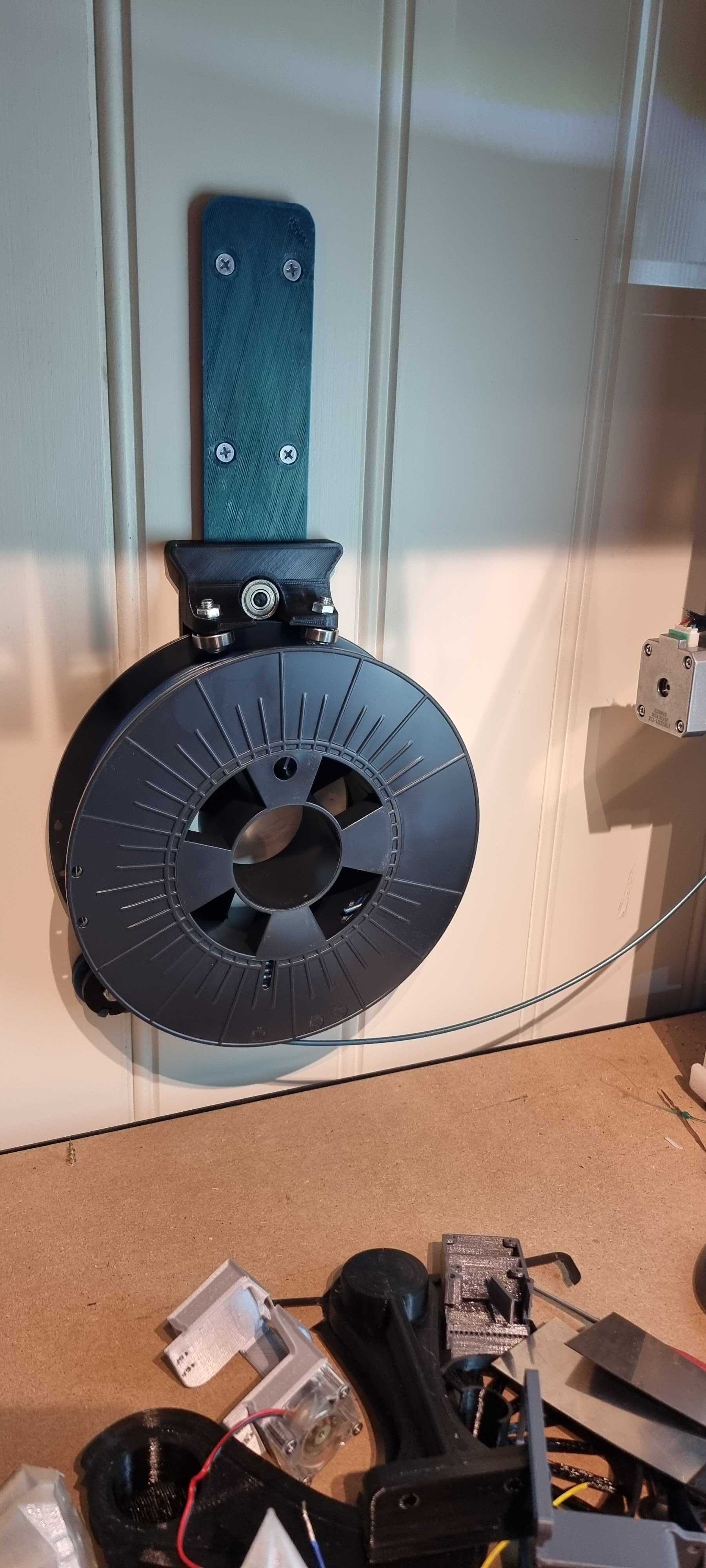

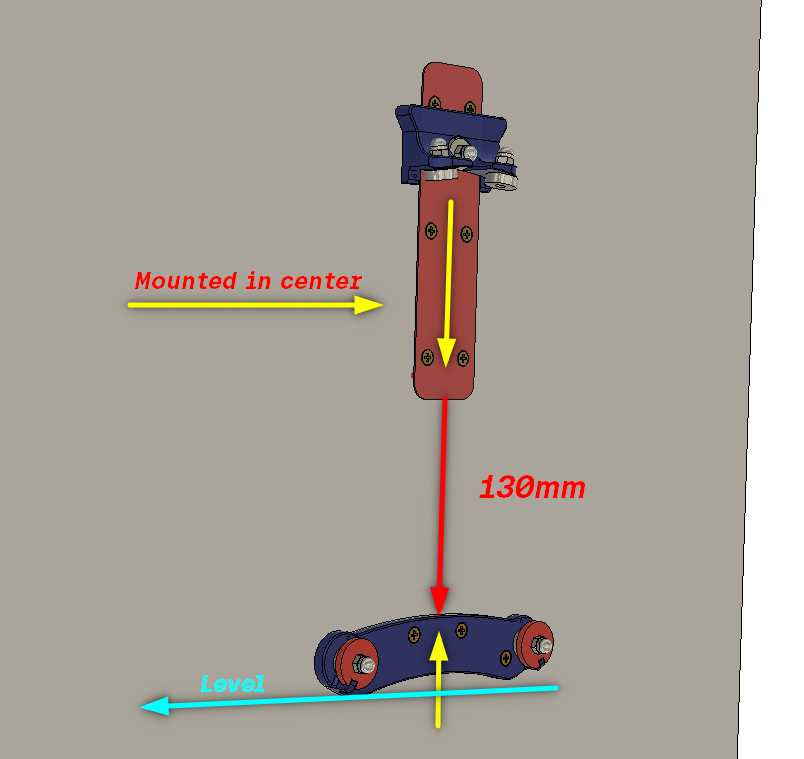

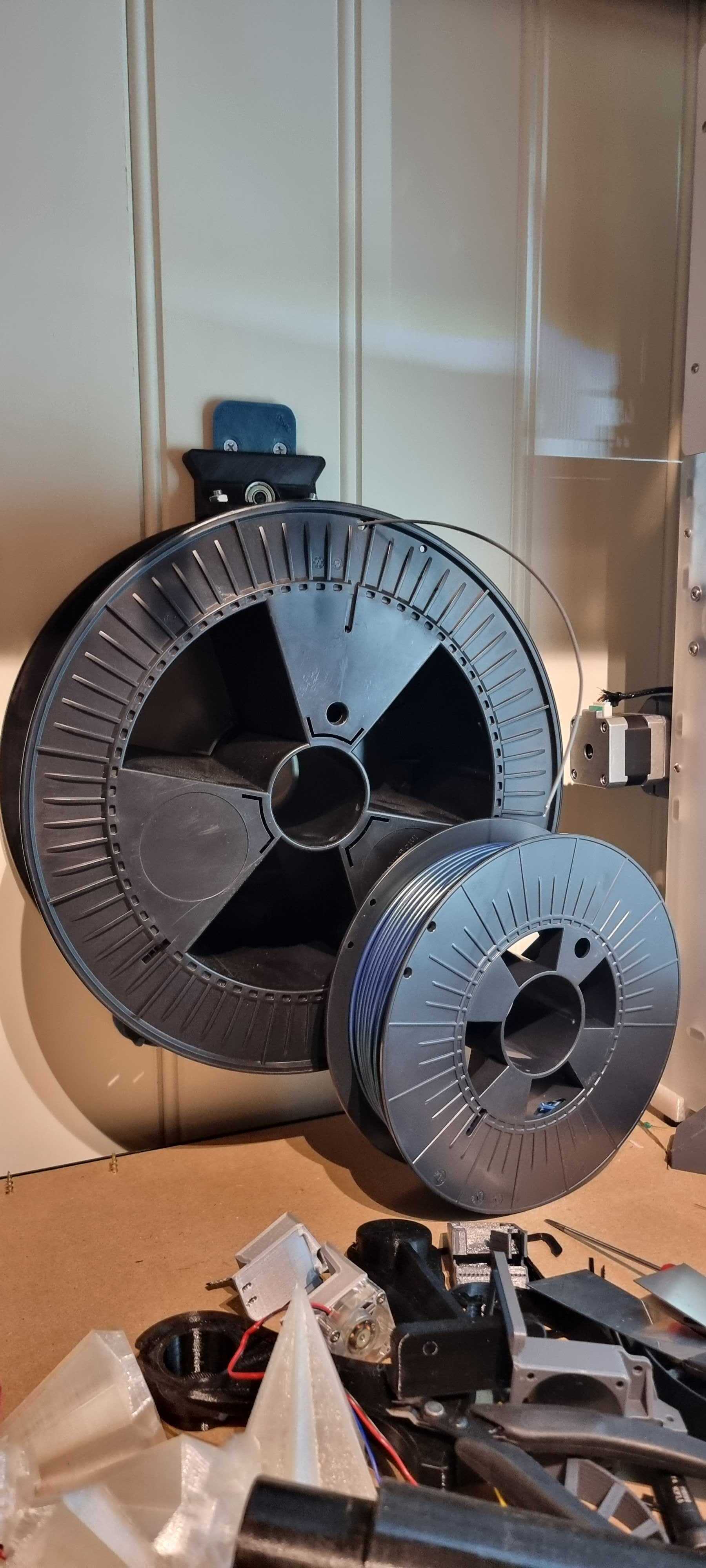

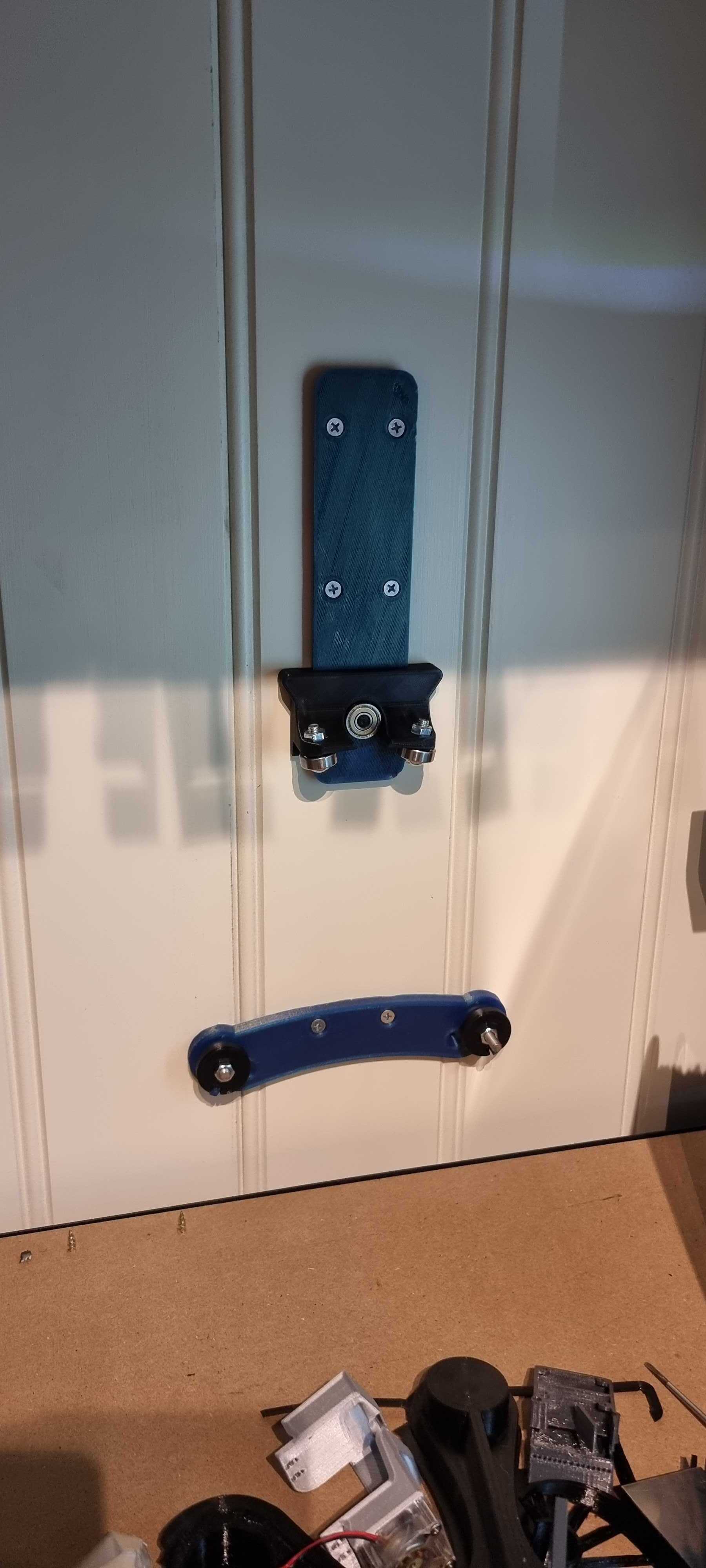

　　没有复杂的异形曲面或者需要高精度配合的卡扣结构，打印时无需添加支撑结构，能够有效减少打印过程中的材料损耗，降低自制成本。转动部位采用标准696mm轴承作为转动副，配合M6规格的螺母与螺钉完成组件装配，转动阻尼均匀，不会出现卷轴卡滞、送丝拉扯的问题，能够适配PLA、ABS、PETG等不同硬度的常规3D打印耗材，送丝过程中线材张力稳定，不会因为卷轴转动不畅导致打印件出现拉丝、缺料等质量缺陷。安装边界方面，壁架整体采用贴墙安装的布局，固定孔位适配常规的膨胀螺丝或者自攻螺钉，可以直接固定在墙面、设备侧面板或者铝型材框架上，安装完成后支架突出墙面的尺寸控制在极小范围内，即使3D打印机背部完全贴墙摆放，也不会出现支架与墙面、设备背部的干涉问题。

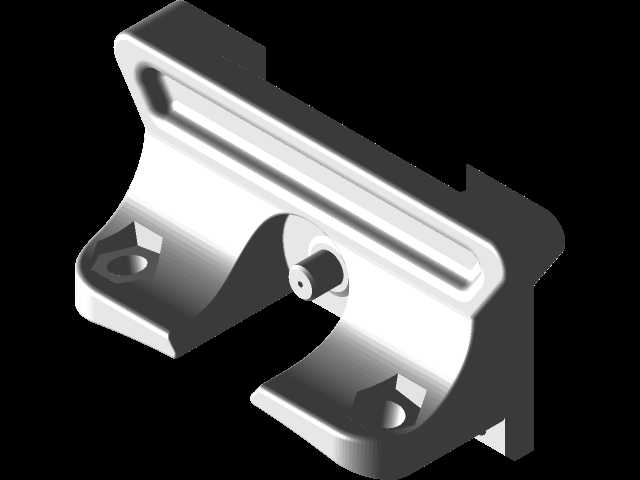

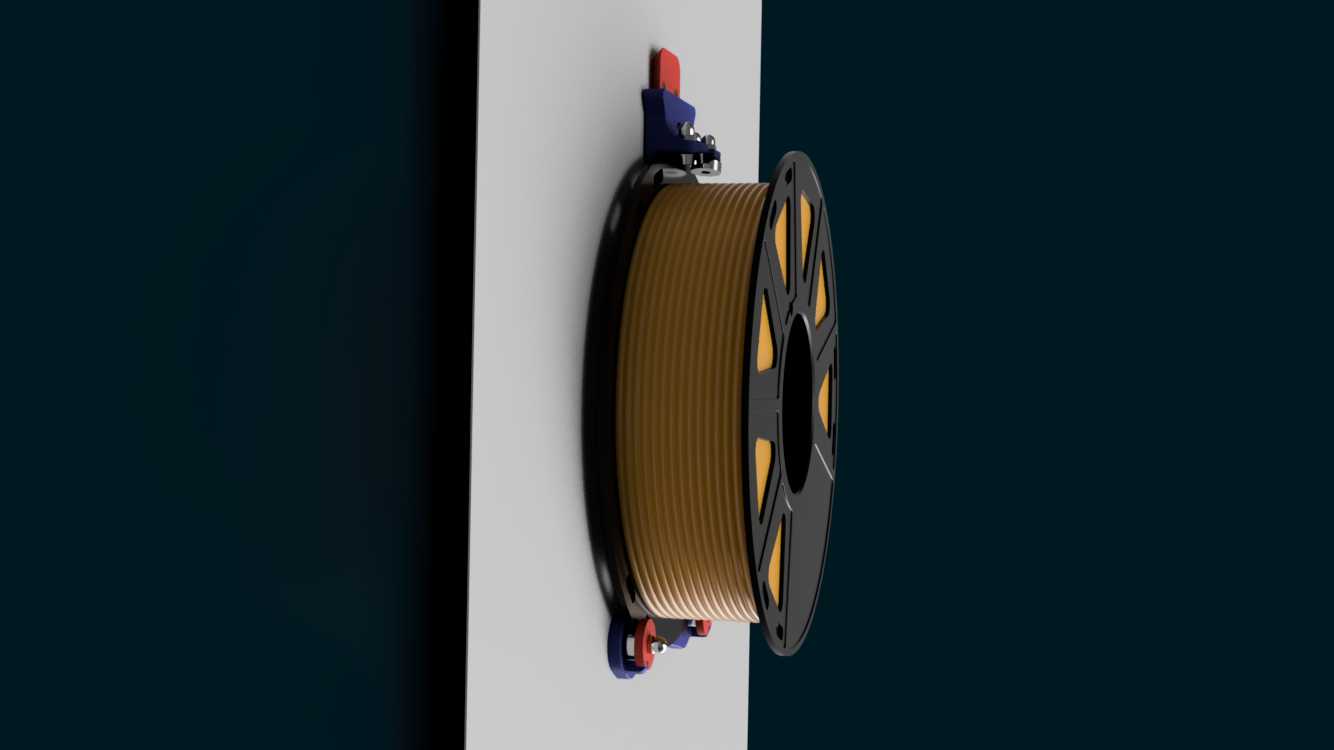

　　卷轴挂载部位做了限位翻边设计，能够防止卷轴在转动过程中出现轴向窜动脱落，同时预留了足够的线材导出间隙，耗材从卷轴引出后可以顺畅送入3D打印机的进料口，不会出现线材与支架边缘摩擦刮损的问题。从实际使用的适配性来看，这款支架除了可以挂载常规的1kg装3D打印耗材卷轴，也可以兼容部分小规格的焊锡丝卷、电线收纳卷等同类卷装物料，在电子装配、手工DIY等场景下也可以作为通用卷装物料壁挂支架使用，拓展性较强。设计过程中针对薄壁安装的受力需求做了结构加强，在支架与墙面贴合的基座部位做了加厚处理，挂载1kg重量的耗材卷轴时不会出现基座变形、下垂的问题，长期使用结构稳定性可靠。相比市面上常见的立式桌面卷轴架，这种壁挂薄型结构不需要占用桌面摆放空间，

　　也不会因为设备移动导致支架倾倒、线材扯断的问题，对于桌面空间紧张的个人工作室、教学实训场景的3D打印工位布局非常适配。装配过程不需要复杂的工具，仅需要常规的内六角扳手就可以完成全部组件的组装，打印件的公差要求宽松，普通桌面级3D打印机的打印精度就可以满足装配需求，不需要额外的后处理打磨工序，打印完成后清理掉毛边就可以直接装配使用。
