带内部结构展示的煤气压力调节阀三维设计

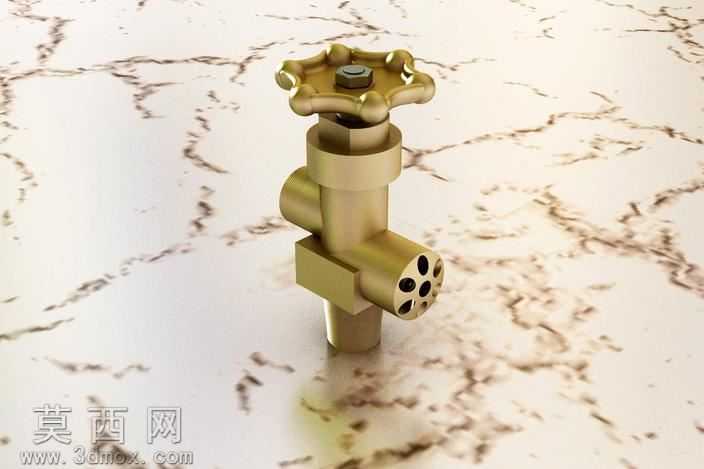

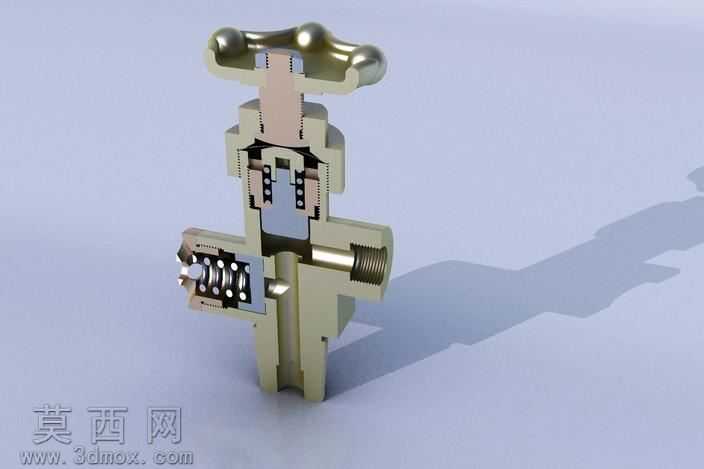

本作品为煤气压力调节阀门的三维建模设计，采用剖视展示的呈现方式，完整还原阀门的内外全部结构细节，建模过程严格遵循机械阀门的实际设计规范，所有零部件的尺寸比例、装配关系均参考工业级压力调节阀的真实参数搭建。建模阶段首先完成阀体主体的基础轮廓构建，阀体采用直角式两通流道结构，分别设置进气端与出气端的外螺纹接口，接口处的螺纹细节按照标准管螺纹参数建模，保证虚拟装配时的匹配度。手轮部分采用符合人体工学的蝶形轮廓，表面做圆弧过渡处理，模拟金属铸造后的圆润质感，手轮与阀杆的连接部位做定位卡槽结构，还原真实阀门的传动逻辑。内部结构部分，依次构建了阀杆升降组件、密封填料组、弹簧调压结构、截流阀芯、进气端缓冲组件：密封填料部分采用分层堆叠的环形结构，模拟实际阀门中填料密封的装配形态，保证阀杆升降时的密封性能；弹簧调压结构采用等节距圆柱螺旋弹簧建模，弹簧两端做并圈磨平处理，贴合真实弹簧的加工形态，搭配调压垫片与限位结构，清晰展示压力调节的作用原理；截流阀芯采用锥面密封结构，与阀体内的密封座精准配合，还原阀门截流、调压的核心功能；进气端设置多组叠装的缓冲阻尼片与小型弹簧组件，模拟进气端的压力缓冲结构，降低入口流体压力波动对调压精度的影响。材质渲染阶段，阀体主体采用哑光铸钢材质，调整材质的粗糙度与金属度参数，还原铸钢件表面的细微颗粒质感；手轮采用抛光金属材质，添加适度的环境反射效果，突出操作件的光滑触感；密封件采用黑色丁腈橡胶材质，调整材质的漫反射颜色与低反光参数，区分橡胶件与金属件的视觉差异；弹簧、阀芯等运动部件采用亮面不锈钢材质，通过材质差异清晰区分不同功能的零部件。剖视切面做平整化处理，切面边缘添加细微的倒角效果，避免生硬的直角切面影响视觉真实感，整体渲染采用柔和的漫反射光源，搭配柔和的地面阴影，清晰展现所有内部结构的装配关系与层次，让观看者可以直观理解该压力调节阀的工作原理与结构组成，设计过程中兼顾了结构的合理性与展示的直观性，既符合机械设计的规范要求，也通过剖视的呈现方式降低了阀门结构的理解门槛。
