法兰连接式非返回阀体三维结构设计

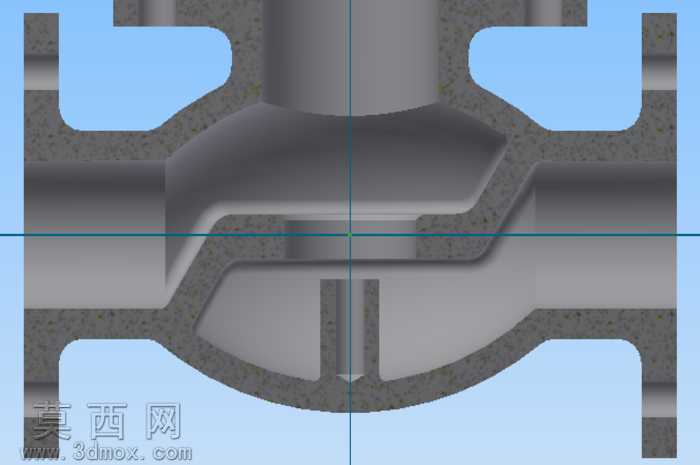

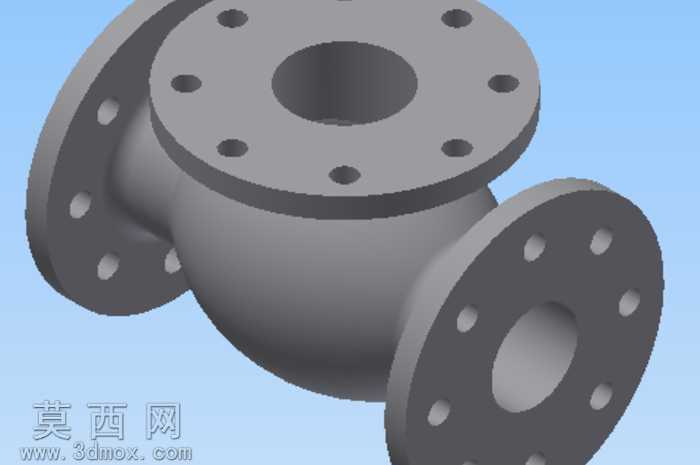

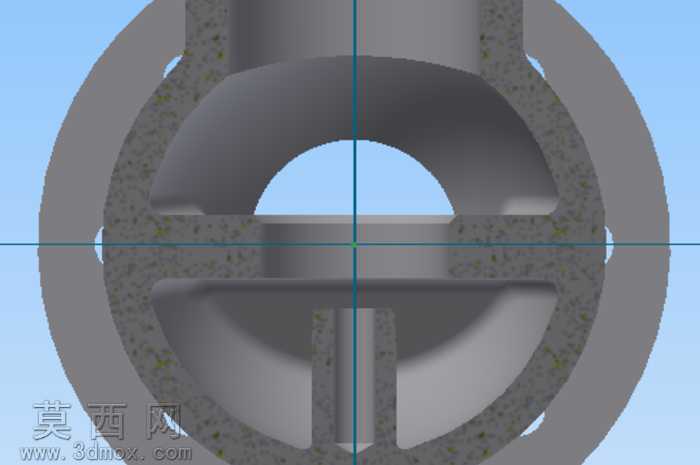

本作品为法兰连接式非返回阀体的三维参数化建模成果，建模过程以工业管路系统的实际安装适配需求为核心依据，首先梳理非返回阀的核心功能逻辑：即仅允许介质单向流通，阻断反向回流以保护管路前端设备，因此阀体整体采用三通式流线型腔结构，避免介质流通时出现不必要的流阻损耗。建模阶段先绘制阀体的中心流道基准轴线，确定两端法兰接口与上部阀腔的相对位置关系，法兰端的螺栓孔采用圆周阵列方式排布，严格匹配通用管路法兰的安装孔位标准，保证模型可直接对接同规格的工业管路系统。阀体的型腔部分采用平滑过渡的曲面建模方式，将两端水平流道与上部垂直阀腔做圆角顺滑衔接，既降低介质流经时的湍流概率，也避免结构应力在转角处集中，提升阀体的承压稳定性。材质渲染阶段采用工业铸件常用的哑光深灰金属质感，还原铸钢阀体的真实表面肌理，法兰密封面做略微提亮的精加工质感处理，区分铸件毛坯面与机加工密封面的工艺差异。结构设计上充分考虑非返回阀的内部构件安装空间，阀腔内径尺寸预留了阀瓣、转轴、密封件的装配余量，阀体壁厚根据公称压力等级做均匀化处理，在满足承压强度要求的前提下尽可能控制整体重量。建模过程中对所有安装配合面做了公差预留设计，法兰端面的平面度、螺栓孔的同轴度都按照机械加工的工艺要求做了参数约束，保证后续输出工程图时可直接用于生产参考。整体模型结构完整，细节还原度高，既可以作为流体阀件设计的教学演示案例，也可用于工业管路系统的三维装配仿真场景。
