带发光二极管带的轻型印刷电路板结构

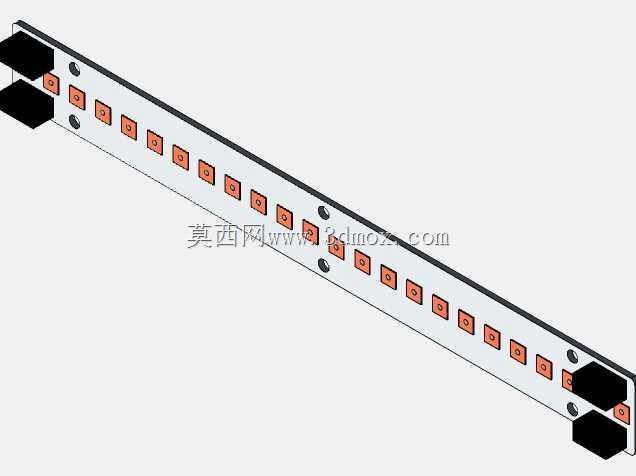

　　这款带发光二极管排布的长条型轻型印刷电路板，是工业设备状态指示单元的核心承载部件，常见于通信机柜、工业控制机架、信号采集机箱的前面板安装位，用来为运维人员提供直观的端口状态、设备运行、信号通断的可视化指示，在高密度布线的机房设备、工业自动化控制柜、测试仪器面板中应用十分广泛。从结构设计来看，整体采用长条形窄边布局，板体边缘做了等距安装孔位设计，孔位公差严格适配标准19英寸机架的前面板安装螺柱间距，安装时可直接通过沉头螺丝固定在面板内侧，板体两端预留的黑色定位块结构，一方面可以在安装时起到快速对位的作用，避免板体偏移导致发光二极管与面板开孔错位，另一方面也能在插拔周边连接线缆时对板体端部形成防护，减少板边受力出现的弯折、铜箔脱落问题。

　　板面上等距排布的发光二极管采用统一的贴片封装焊接布局，每个二极管的焊盘位置都做了加宽铜箔处理，既可以提升焊接时的结构强度，也能在二极管长时间点亮时辅助散热，避免局部热量堆积导致焊锡脱焊、二极管光衰加快的问题。相邻二极管的中心距严格匹配前面板上的指示灯开孔间距，确保每个二极管的发光面都能正对开孔中心，不会出现光线偏斜、亮斑不均的情况，二极管外围的橙色方形标识圈，是丝印在板面上的位置标记，既可以在生产焊接时快速定位元件位置，也能在后期检修时快速对应每个指示灯对应的通道序号，降低运维排查的难度。设计过程中，板体厚度选用常规工业PCB的标准厚度，兼顾结构强度与轻量化需求，长条型的板体走线全部采用内层布线设计，表层仅预留元件焊盘与丝印标识，

　　既可以避免表层走线被安装结构刮擦损伤，也能减少外部电磁干扰对指示灯驱动信号的影响，确保每个二极管的点亮状态稳定，不会出现误闪烁、亮度不均的问题。安装边界方面，板体整体宽度控制在标准机架面板的指示灯条安装槽宽度范围内，安装后板体与面板内侧保留足够的安全间隙，不会与面板后方的其他接线端子、走线槽产生干涉，两端的定位块突出板体的高度刚好匹配面板内侧的定位卡槽，安装时无需额外调整即可快速卡入到位，大幅提升装配效率。从实际使用场景来看，这类电路板通常搭配对应的驱动电路使用，每个二极管对应一路信号通道，当通道接通、信号正常传输时对应二极管点亮，通道故障或断开时二极管熄灭，部分场景下还可通过驱动电路实现二极管闪烁，用来提示告警状态，

　　相比传统的零散指示灯安装方式，这种集成化的长条PCB指示灯条，装配效率更高，布线更规整，后期维护更换也更加便捷，无需逐个拆卸指示灯，仅需松开两端固定螺丝即可整体替换。在结构建模过程中，需要重点关注安装孔的位置度公差、二极管焊盘与面板开孔的同轴度、板体边缘的避让尺寸，确保模型导入装配体后可以直接完成虚拟装配验证，提前排查安装干涉、对位偏移等问题，减少实际打样试装的迭代次数。板体上的丝印标识位置也需要和实际生产的丝印层保持一致，方便在装配调试时快速核对每个指示灯的对应通道，避免接线错误导致的指示功能异常。
