板载式工业视觉检测相机结构设计

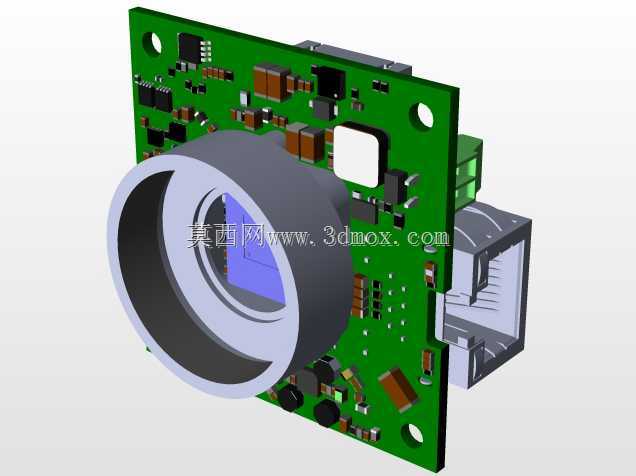

　　做自动化产线视觉工位的结构设计时，板载工业相机的选型适配往往是容易踩坑的环节，很多工程师一开始只关注传感器分辨率、帧率这些光学参数，忽略了安装边界、结构干涉的问题，最后到现场装调才发现镜头和治具撞件，或是接口位置不对走线弯折半径不够，拖慢整线调试进度。这款板载结构的工业相机，核心是把图像传感器、信号处理电路、通讯接口全部集成在单块PCB基板上，没有额外的金属外壳冗余，专门针对空间紧凑的嵌入式视觉场景设计，比如小型桌面贴装设备的元件对位、3C产品组装工位的外观缺陷筛查、小型AGV的视觉导航模块、智能扫码终端的图像采集单元，这些场景都没有多余空间容纳带独立外壳的大体积工业相机，板载集成的结构刚好能把占用空间压到最小。从结构设计逻辑来看，

　　这块PCB采用四角定位孔的安装方式，四个安装孔的位置做了对称布局，孔位周边做了露铜接地处理，既可以通过铜柱直接锁附在设备的安装立板上，也能配合减震泡棉贴装在设备内部的安装位，安装孔的间距适配主流的小型视觉模组安装规范，不需要额外做转接板就能直接替换同规格的其他相机模组。镜头座采用直插式SMT焊接在PCB正面中心位置，镜头座的同轴度公差控制在0.02mm以内，保证镜头光轴和传感器靶面完全垂直，避免出现画面一侧清晰一侧虚焦的问题；镜头接口采用标准的M12螺纹规格，用户可以根据工作距离、视场角的需求更换不同焦距的镜头，不需要改动PCB的安装结构，适配性更强。PCB背面没有布置过高的元器件，最高的元件高度不超过2mm，

　　贴装后背面和安装面之间只需要留0.5mm的间隙就不会出现元件顶壳的问题，对于需要把相机嵌装在设备薄壁位置的场景非常友好。通讯接口布置在PCB的侧端，采用卧式RJ45网口设计，接口伸出PCB边缘的尺寸经过严格核算，网线插入后不会超出镜头前端的最大外圆轮廓，设备侧壁只需要开对应尺寸的方孔就能把接口露出来，走线可以顺着设备侧壁排布，不会和镜头前方的拍摄区域产生干涉。PCB上的元器件布局做了分区处理，电源处理模块布置在接口侧，远离前端的图像传感器区域，避免电源纹波对图像信号产生干扰，传感器周边的滤波电容全部采用就近贴装的布局，缩短信号走线长度，降低信号衰减的概率。镜头座周边预留了环形的补光灯安装位，如果是暗场检测的场景，

　　可以直接在预留位置焊装环形LED补光板，不需要额外设计补光灯的安装支架，进一步压缩整个视觉模组的占用空间。从安装边界尺寸来看，整个PCB板的轮廓为矩形，镜头前端的最大外圆直径小于PCB的板宽，安装时只要在前方预留出镜头长度对应的空间，后方和侧面的空间只需要满足走线和元件高度要求即可，不需要预留额外的操作空间，对于多相机并排布置的工位，比如多工位同时检测的流水线，相邻两个相机的中心距可以做到很小，不会出现结构干涉的问题。实际做结构适配的时候需要注意，镜头选型时要计算好后截距，保证镜头拧到底的时候成像面刚好落在传感器靶面上，部分长焦镜头可能需要搭配接圈使用，接圈的外径要和镜头座匹配，避免出现同轴度偏差；安装锁附的时候不要过度用力拧铜柱，避免PCB受力变形导致镜头座偏移，影响成像质量。另外PCB的安装面要保证平面度，要是安装面凹凸不平，锁附后PCB产生翘曲，轻则导致虚焦，重则可能造成PCB上的元件虚焊脱落。这款相机的结构设计完全围绕嵌入式紧凑安装的需求出发，去掉了所有非必要的结构件，把集成度做到最高，同时兼顾了安装通用性和配件替换性，不管是做新设备的视觉工位设计，还是对现有老旧设备做视觉改造升级，都能快速适配安装，减少结构设计的重复工作量，也能降低现场装调的难度。
