长条鳍片式LED驱动电源结构设计

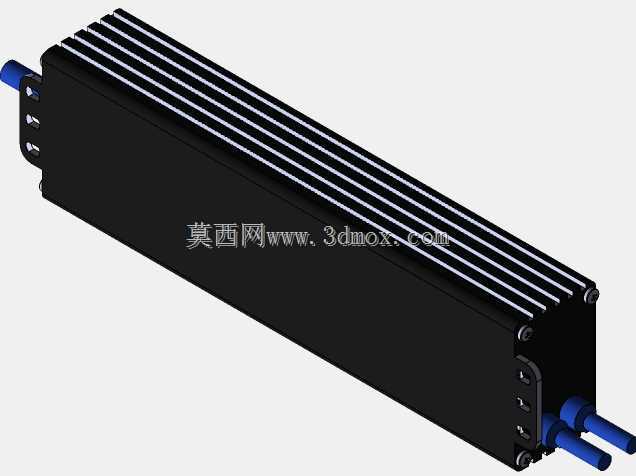

　　这款长条型的LED驱动部件，是面向工业照明、户外亮化、商用灯具配套开发的电源转换单元，核心作用是将输入的交流市电转换为适配LED灯珠工作的稳定直流输出，避免电压波动造成灯珠光衰、频闪甚至直接烧毁的问题，在工矿灯、投光灯、线性灯条、隧道照明等长时间连续工作的照明场景中，这类驱动部件的可靠性直接决定整套灯具的实际使用寿命。从结构设计来看，整体采用拉伸铝型材作为主体壳体，壳体外表面直接加工出平行排布的纵向散热鳍片，没有额外加装独立散热风扇，属于被动散热结构，这种设计思路首先是规避了风扇转动带来的机械磨损、积灰、噪音问题，适合在粉尘较多、环境温度波动大、不便频繁维护的户外或工业车间场景使用，鳍片的排布方向顺着壳体长度方向延伸，

　　安装后可以利用空气自然对流带走内部功率器件工作产生的热量，不需要额外预留风扇的安装空间与供电回路，整体结构的密封性能也更容易做高。壳体两端采用端盖封边结构，输入输出端都采用防水接头引出线缆，端盖与型材壳体的配合位置预留了密封胶圈的安装槽，装配后可以达到较高的防护等级，应对户外淋雨、车间喷淋、潮湿环境下的使用需求，线缆接头的位置做了防拉脱结构，避免安装布线时拉扯线缆造成内部焊点脱落、线路断路的问题。从安装边界来看，整体为规则的长方条形态，壳体侧面预留了安装固定的耳位，耳位上开有标准的螺丝过孔，可以直接通过螺丝固定在灯具壳体的安装平面上，也可以搭配配套的卡扣实现导轨式安装，适配不同灯具的内部安装空间，

　　长条型的形态可以顺着灯具的散热基座排布，不会占用过多的横向空间，对于狭长型的灯具结构适配性更好。内部结构的排布上，功率器件直接贴合在铝型材壳体的内壁上，中间涂覆导热硅脂降低接触热阻，把器件工作产生的热量直接传导到外部散热鳍片上，避免热量在壳体内部堆积造成元器件高温老化，电路板的固定采用卡槽加螺丝的双重固定方式，在受到振动、冲击的使用场景下，不会出现电路板移位、元器件引脚脱焊的问题，输入侧的整流、滤波器件与输出侧的稳压、恒流器件分区排布，减少电路之间的电磁干扰，保证输出电流的稳定性，避免LED灯珠出现肉眼可见的频闪问题。在实际选型配套时，这类鳍片式外壳的驱动部件，相比塑料外壳的驱动散热冗余量更大，适合在更高环境温度的场景下使用，

　　不需要额外预留散热空间，安装时只需要保证壳体鳍片的上下方向留有足够的空气流通间隙即可，不需要做额外的散热改造，两端的线缆长度可以根据实际灯具的接线位置做适配调整，防水接头的规格也可以根据不同的布线防护需求更换，整体结构的通用性较强，可以适配多种不同功率等级的LED照明产品，结构设计上没有多余的复杂零件，加工与装配的工艺性较好，铝型材壳体可以通过标准拉伸工艺批量生产，端盖采用压铸或者注塑工艺加工，整体的生产制造成本可控，适合大批量配套使用。
