小型倾转旋翼飞行器结构设计方案

　　这套倾转旋翼结构的设计，最初瞄准的是小型低空作业场景的需求——在城市楼宇间的巡检作业、小范围航测、应急场景下的短途物资投送场景里，多旋翼飞行器平飞速度慢、续航里程短的短板一直存在，而固定翼飞行器又对起降场地有硬性要求，倾转旋翼的构型刚好能在两种飞行模式间切换，兼顾垂直起降的场地适应性与固定翼模式的高速巡航效率。从实际功能逻辑来看，这套结构核心要解决的是旋翼倾转过程中的动力传递与姿态稳定性问题，旋翼组件布置在机翼两端，通过倾转转轴带动旋翼轴在垂直与水平方向间切换，垂直起降阶段旋翼轴垂直地面，提供整机升力，和常规多旋翼的升力逻辑一致，对起降场地没有额外要求，一块平整的硬质地面即可完成起降；当爬升到预定高度后，

　　旋翼轴逐步向前倾转至水平方向，此时旋翼提供前飞的拉力，机翼承担主要升力，飞行阻力远低于纯多旋翼构型，同等电池容量下的续航时长能提升40%以上，平飞速度也能覆盖到多旋翼难以达到的速度区间。设计过程中最先敲定的是机身主体的承力布局，机身采用流线型的一体化壳体设计，上半部分为设备舱预留了安装空间，可以根据作业需求搭载航测相机、小型物资货舱或者传感检测模块，舱体开口做了台阶式的止口设计，既可以避免飞行过程中气流灌入舱内增加阻力，也能防止雨水、扬尘进入舱内损伤机载设备。机身下半部分为电池与倾转舵机的安装位，重心位置严格控制在旋翼升力合力的作用点范围内，避免倾转过程中出现重心偏移导致的姿态失控。机翼部分采用了上单翼的布置形式，一方面可以让旋翼下洗气流尽可能避开机翼结构，减少垂直起降阶段的气流干扰，降低升力损耗；另一方面上单翼的布局能让机身下部有更充足的挂载空间，不会因为机翼结构遮挡影响任务载荷的安装。机翼与机身的连接位置做了加强筋结构，因为倾转过程中旋翼的拉力方向会持续变化，连接点需要承受交变的拉压与扭矩载荷，加强筋的走向顺着载荷传递路径布置，在不额外增加过多结构重量的前提下，把连接区域的结构刚度提升到设计阈值以上。旋翼倾转的转轴位置做了限位设计，机械硬限位的角度范围覆盖从垂直向上到水平向前的90度区间，避免舵机失控时旋翼过度倾转引发飞行事故，转轴与舵机的连接采用了D型轴配合的形式，消除传动间隙，保证倾转角度的控制精度，

　　毕竟倾转角度的偏差会直接影响拉力方向，进而干扰整机的飞行姿态控制。从安装边界来看，机身主体的宽度控制在常规小型飞行器的收纳尺寸范围内，机翼可以和机身快速拆分，拆分后的整体尺寸能够放入常规的设备运输箱，方便外场作业时的携带与转运；旋翼组件与倾转转轴的连接采用快拆结构，外场更换旋翼不需要复杂的工具，拧紧紧固螺钉即可完成安装，大幅缩短外场维护的时间。在结构细节处理上，机身与机翼的所有外露棱角都做了圆弧过渡处理，一方面是降低飞行过程中的压差阻力，另一方面也能避免尖锐棱角在搬运、组装过程中划伤操作人员。机身尾部预留了尾翼的安装接口，可以根据后续的试飞调试情况，选择安装不同形式的尾翼组件，优化整机的纵向稳定性。这套结构的原型验证阶段，

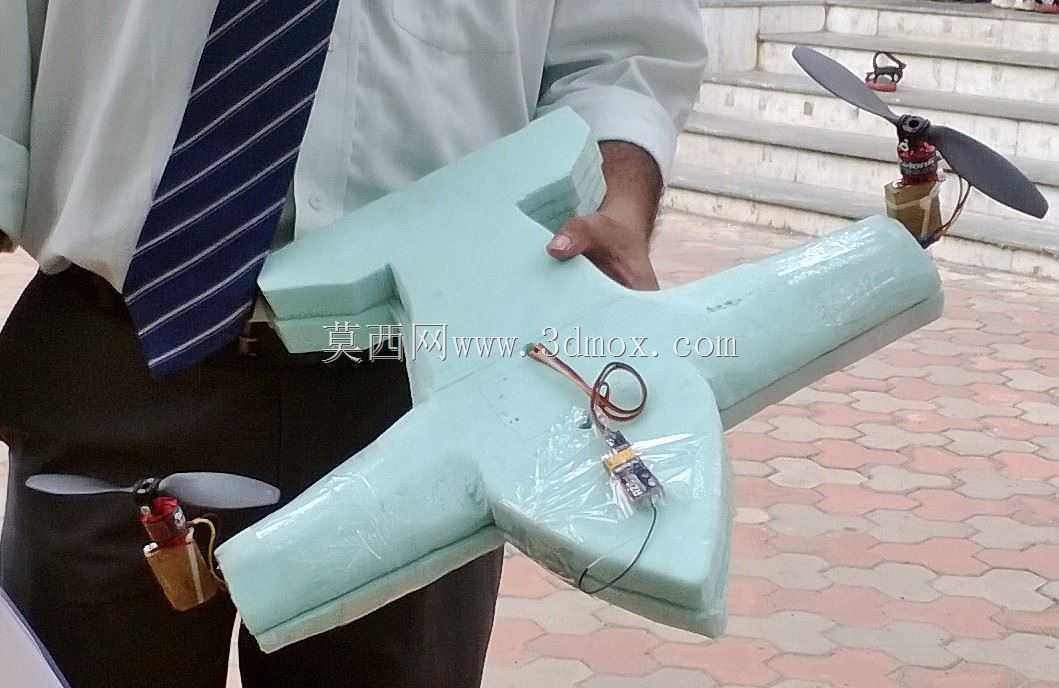

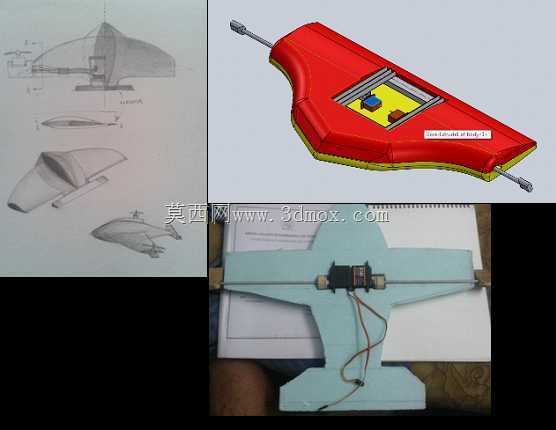

　　先通过手工制作的简易木质样机验证了倾转过程中的运动干涉问题，确认旋翼在全倾转角度范围内都不会和机翼、机身结构发生碰撞，之后再通过三维建模完成所有结构细节的设计，把每个部件的安装公差、配合间隙都控制在合理范围内，保证后续加工出来的零件能够顺利组装，不需要额外的修配调整。对于结构重量的控制贯穿了整个设计过程，承力部位的壁厚根据载荷计算结果做了差异化设计，高载荷区域适当增加壁厚保证强度，非承力的外壳区域在满足刚度要求的前提下尽可能减薄，把整机的结构重量控制在设计指标以内，预留出充足的重量配额给电池与任务载荷。在动力组件的安装位设计上，电机安装座做了散热槽结构，垂直起降阶段电机处于大拉力工况，发热量较大，散热槽可以利用下洗气流带走电机工作产生的热量，避免电机过热导致动力输出下降。舵机的安装位周围设计了走线槽，所有的舵机线、电机线都可以顺着走线槽布置到机身内部的飞控安装位，避免线缆外露在气流中增加阻力，同时也能防止飞行过程中线缆被气流吹动剐蹭旋翼，引发飞行故障。起落架的安装点布置在机身重心的正下方位置，采用轻量化的杆式起落架，垂直降落时可以吸收着陆冲击，起落架的高度经过反复核算，保证机身底部的任务载荷在着陆时不会和地面发生磕碰，同时也不会因为起落架过高增加整机的正面阻力。
