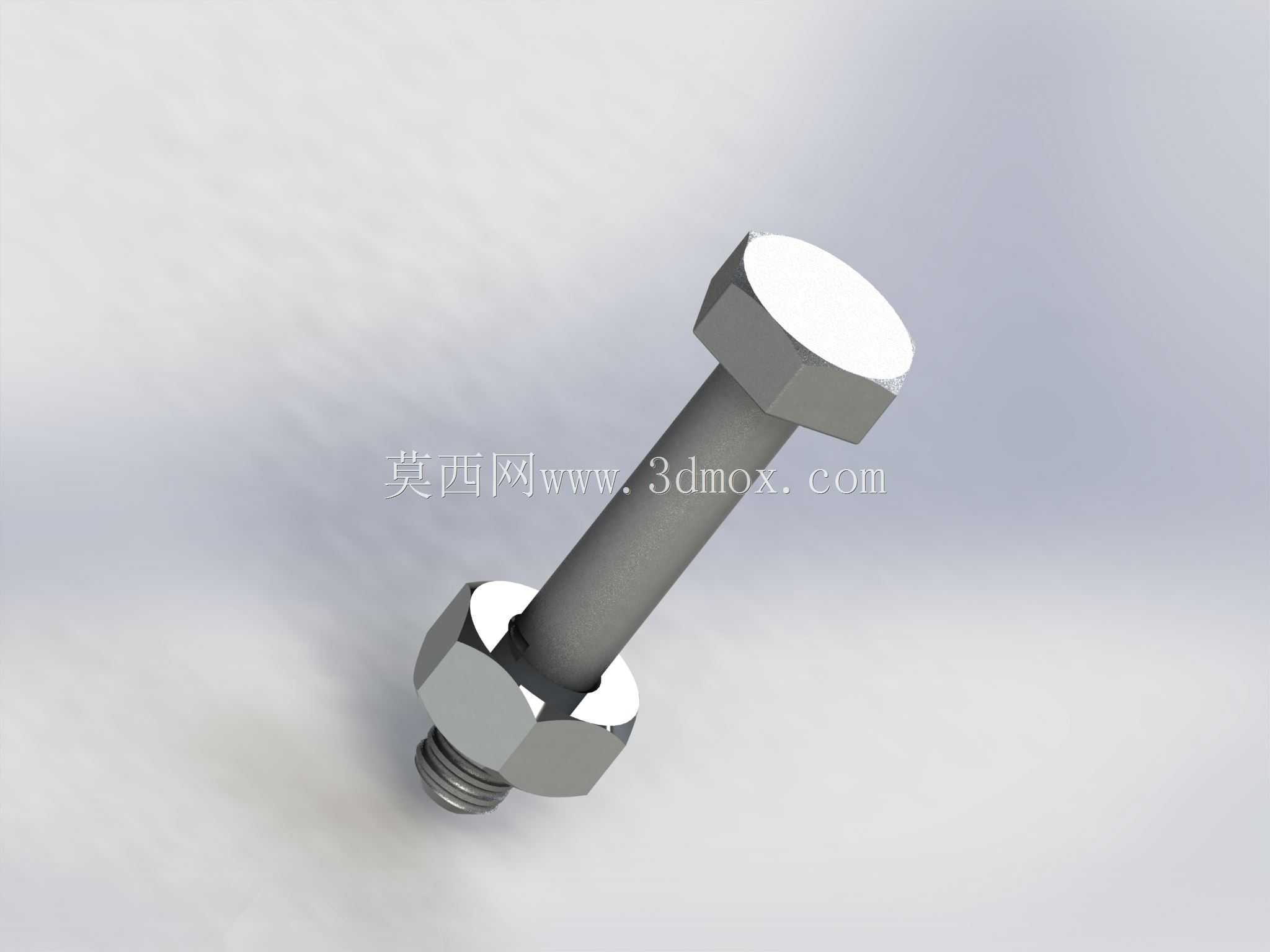

外六角螺栓配套六角螺母连接副结构

　　这套螺纹连接结构是机械装配领域应用最广泛的可拆卸紧固方案，小到消费电子内部结构锁付、民用家具组装，大到重型工程机械机架拼接、风电塔筒节段连接、轨道交通车辆走行部部件固定，只要存在需要反复拆装、同时要保证足够连接预紧力的场景，都能看到这类标准紧固件的身影。不同于焊接、铆接等永久连接方式，螺栓螺母配合的连接形式不需要复杂的专用工装，普通活动扳手、套筒或者开口扳手就能完成装拆操作，后期设备维护、易损件更换时的作业效率优势非常明显，尤其是在野外作业、现场抢修等缺乏专业设备的工况下，这类通用紧固件的适配性是其他连接方案无法替代的。

　　从功能特性来看，这套结构的核心作用是通过螺栓杆部的外螺纹与螺母内螺纹的螺旋副啮合，在拧紧过程中产生轴向预紧力，将两个或多个带通孔的被连接件牢牢压合在一起，既可以承受沿螺栓轴向的拉伸载荷，也能依靠被连接件结合面的摩擦力抵抗横向剪切力，只要选型时匹配对应强度等级的材质、控制合理的拧紧扭矩，就能满足不同载荷工况下的连接可靠性要求。日常设计选型时需要注意，螺栓的光杆段长度要略大于被连接件的总叠厚，保证螺母拧紧后能露出2到3牙的完整螺纹，既避免螺纹啮合长度不足导致滑牙失效，也不会因为螺栓伸出过长干涉周边其他部件的运动轨迹。

　　建模过程中最核心的难点是螺纹特征的精准构建，很多新手建模时容易忽略螺纹收尾的退刀结构，直接在圆柱面上生成全长度的完整牙型，实际加工时不管是车削螺纹还是滚压螺纹，螺纹末端都会存在一段不完整的过渡牙型，这段结构如果在建模时省略，后续做装配干涉检查、有限元应力分析时就会出现结果偏差，甚至会误导后续的加工工艺编制。建模时先分别完成螺栓和螺母的基体特征：螺栓部分先绘制六角头部的正六边形轮廓，拉伸生成头部结构后，衔接光杆段和末端的螺纹段，注意头部与杆部的衔接位置要做小圆角过渡，避免应力集中导致螺栓在受拉时从头部位置断裂；螺母部分先绘制六角外形，拉伸后加工出中心的螺纹底孔，再通过螺旋扫描切除生成内螺纹特征，螺母的两端端面要做倒角处理，既方便装配时快速对准螺栓螺纹，也能去除加工后的锐边避免划伤操作人员。

　　安装边界方面，这类外六角紧固件的装配空间需要预留足够的扳手操作余量，以常规M10规格的外六角螺栓为例，六角头对边尺寸为16mm，配套套筒的外径通常在22mm左右，设计安装位时周边至少要留出3mm以上的操作间隙，否则现场装配时套筒无法套入六角头，只能使用开口扳手作业，会大幅降低拧紧效率，也很难保证预紧扭矩的一致性。如果是安装在有振动载荷的设备上，还要考虑配套防松结构的安装空间，比如弹垫、平垫或者防松螺母的厚度尺寸，避免因为预留长度不足导致螺母无法完全拧紧。另外设计被连接件的通孔时，孔径要比螺栓杆部直径大0.5到1mm，既方便装配时的对准操作，也能抵消多个连接孔之间的位置度加工误差，避免出现螺栓无法穿入的装配问题。

　　很多刚入行的结构设计师做选型时，往往只关注螺栓的直径和长度参数，忽略了螺纹旋合长度的匹配，比如在铝型材、塑料件等低强度材质的部件上使用钢质螺母时，要适当增加螺纹的旋合长度，避免因为材质强度差异导致螺纹牙被剪断；如果是连接厚度较大的部件，不要盲目选择过长的螺栓，过长的螺栓不仅会增加材料成本，拧紧时还容易因为杆部弯曲变形导致预紧力不足。这套模型的螺纹参数完全遵循普通公制螺纹的标准牙型，牙型角60度，牙顶和牙底都做了标准的圆弧过渡，还原了实际紧固件的细节特征，不管是用来做设备装配演示、连接结构受力仿真，还是出工程图做生产指导，都能直接复用，不需要再额外调整螺纹的基础参数。
