深沟球式滚动轴承环形结构设计

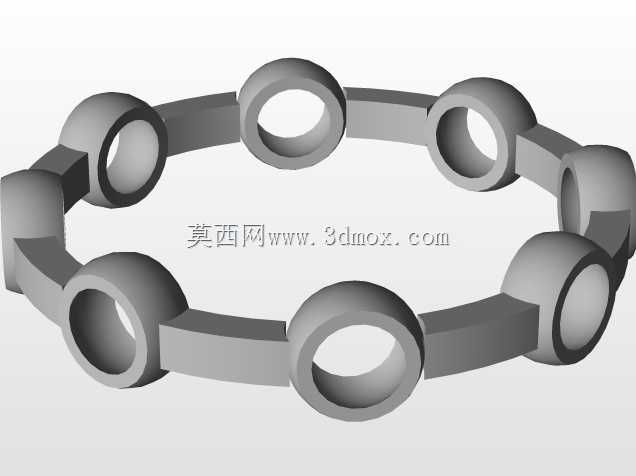

　　在各类旋转类机械装备的传动链路里，这类环形滚动支撑构件是核心的基础配套部件，从普通的民用家电电机主轴，到工业生产线的输送辊筒支撑端，再到中小型机床的主轴辅助支撑位，都能见到这类构件的应用场景。它的核心作用是承接旋转轴系运行过程中产生的径向载荷，同时可兼顾一定比例的轴向载荷，将轴系运转时的滑动摩擦转化为滚动体与滚道之间的滚动摩擦，大幅降低轴系运转的阻力损耗，减少支撑部位的磨损速率，延长整套传动系统的维护周期。

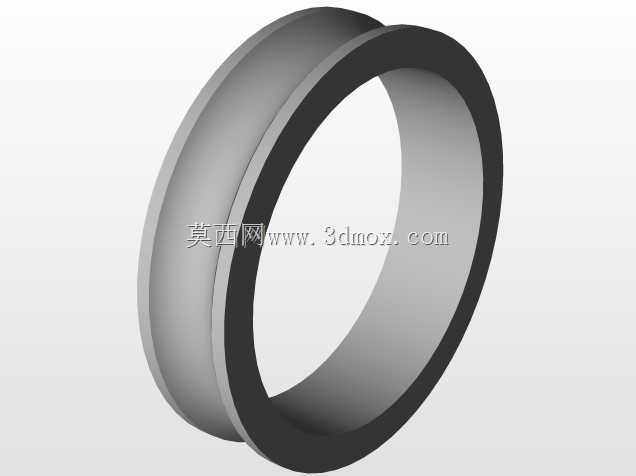

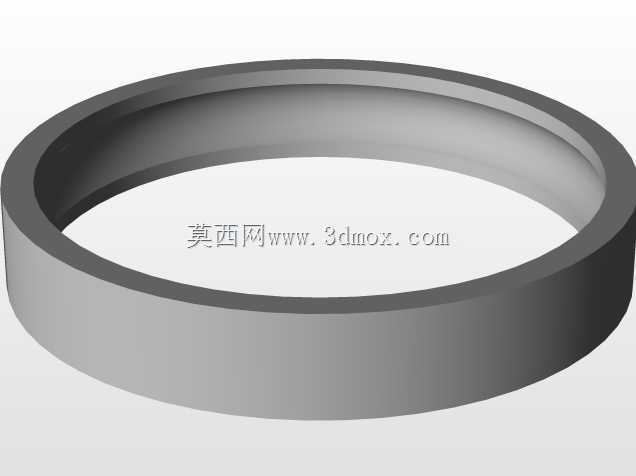

　　从结构设计的逻辑来看，这类构件的内外圈滚道曲率需要与配套滚动体的曲率做精准匹配，滚道的截面圆弧半径通常比滚动体半径略大千分之几的尺寸，既保证滚动体在滚道内可以顺畅滚动，不会出现卡滞问题，又能让接触应力均匀分布在滚道与滚动体的接触面上，避免局部应力集中导致的早期点蚀失效。设计过程中需要重点控制内外圈的同轴度公差，若同轴度偏差超出允许范围，轴系运转时会出现周期性的跳动，不仅会产生额外的振动噪声，还会让滚动体承受不均匀的冲击载荷，大幅缩短构件的使用寿命。

　　从安装边界的尺寸控制来看，这类环形构件的外径需要与安装基座的轴承孔采用基孔制配合，根据载荷的冲击特性选择合适的配合公差，若是存在较大冲击载荷的重载工况，需要选择偏紧的过渡配合甚至小过盈配合，避免运转过程中出现外圈跟转的问题；内孔与旋转轴的配合则采用基轴制，配合的松紧程度需要根据轴的转速、载荷方向做匹配调整，高速轻载的工况下可选择略松的过渡配合，方便后期维护拆卸，重载低速的工况则需要适当增加过盈量，保证内圈与轴的同步转动，避免配合面出现微动磨损。

　　构件的端面设计有统一的倒角结构，一方面是在安装过程中起到导向作用，方便快速对准安装孔位与轴颈，避免装配时尖锐的边角刮伤配合面，另一方面可以去除机加工过程中产生的毛刺，防止边角的应力集中导致安装或使用过程中出现崩边问题。滚道的表面粗糙度需要控制在合理区间，粗糙度过高会增大滚动摩擦的阻力，加快磨损速度，粗糙度过低则会影响润滑油膜的附着，反而容易出现干摩擦的问题。

　　在实际设备选型匹配时，需要先核算轴系运行时的额定动载荷、额定静载荷，结合预期的使用寿命计算所需的基本额定载荷参数，再根据安装空间的径向、轴向尺寸限制选定对应的规格尺寸，同时还要考虑轴系的运转转速，确认构件的极限转速是否满足设备的最高运行转速要求，避免高速运转下出现过热抱死的问题。对于存在一定轴向窜动需求的轴系，这类构件还可以在设计时预留适当的轴向游隙，补偿轴系受热伸长产生的尺寸变化，防止轴系运转时出现额外的附加应力。

　　这类构件的密封结构通常会根据应用场景做适配，在粉尘较多的工况下会搭配带防尘盖的结构，阻挡外界的粉尘颗粒进入滚道内部，避免磨粒磨损；在有润滑脂密封需求的场景下则会搭配接触式密封圈，防止内部的润滑脂泄漏，同时阻挡外界的水汽、腐蚀性介质进入滚道，保证滚动体与滚道之间始终处于良好的润滑状态。日常维护过程中，只需要按照规定的周期补充对应牌号的润滑脂，即可保证构件长期稳定运行，不需要做复杂的拆解维护。
