带配套瓶托的便携运动饮水瓶结构设计

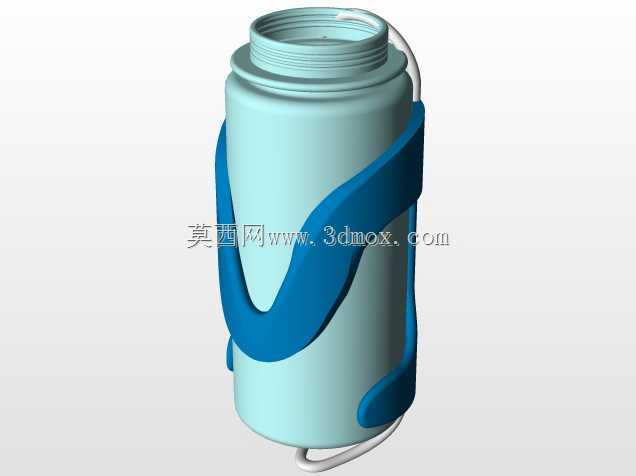

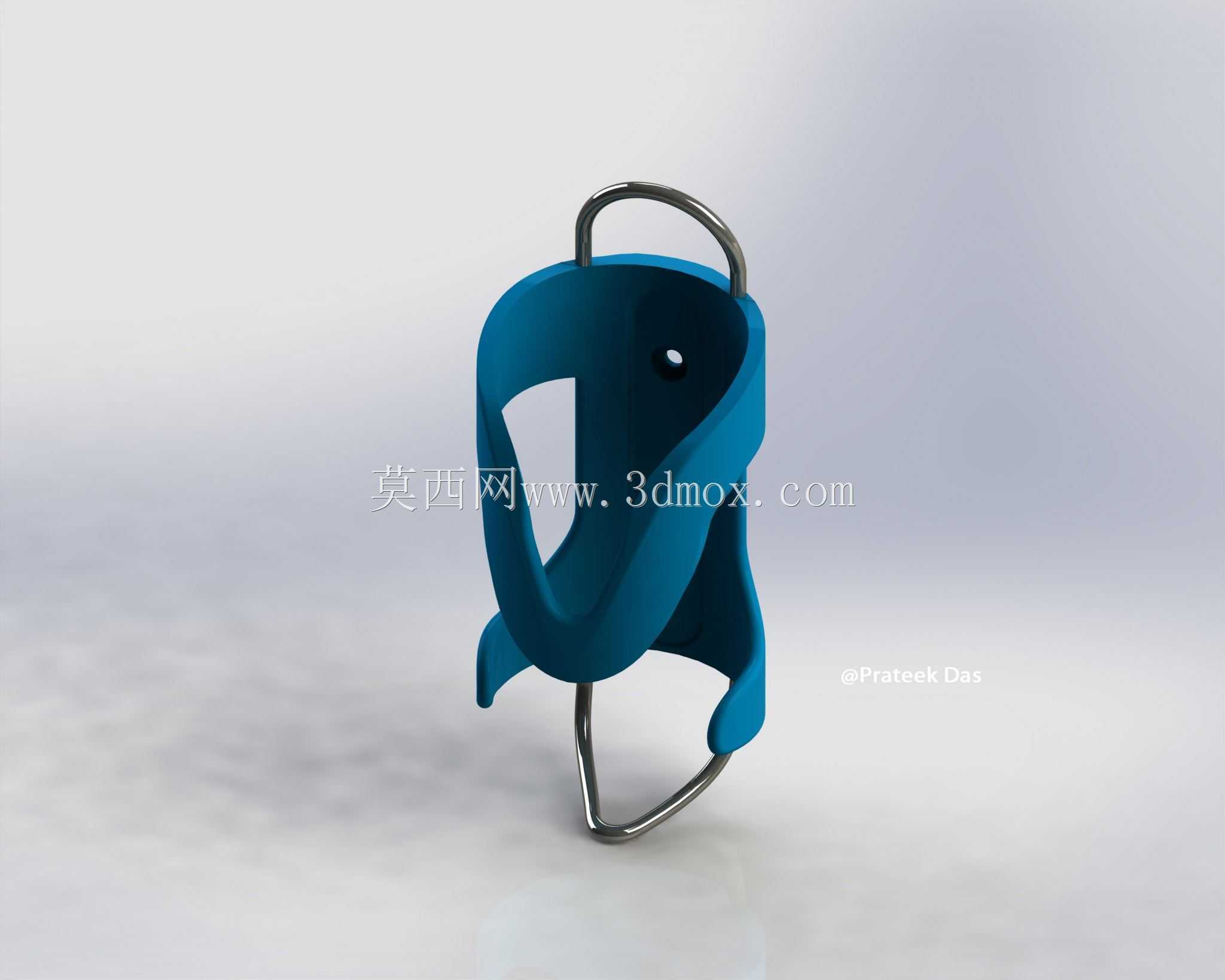

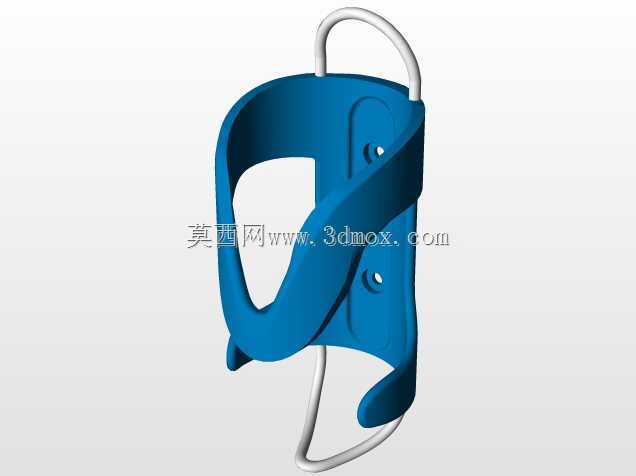

　　日常户外出行、运动健身场景中，便携饮水容器的握持稳定性、密封可靠性一直是结构设计需要平衡的核心要点，这款带配套瓶托的饮水瓶结构，正是围绕实际使用中的痛点完成的全参数化三维设计。从实际使用场景出发，瓶身主体采用直筒收肩的柱形结构，柱身段保持等直径设计，一方面能够最大化利用内部储水空间，在同等外形轮廓下提升有效容积，另一方面直筒段可以完美适配配套的瓶托结构，瓶托作为承托部件，内壁与瓶身柱段采用小间隙配合，配合面设置0.15mm的装配公差，既能够保证瓶体放入瓶托后不会出现径向晃动，也能让用户取放瓶身时不需要施加过大的外力，适配车载杯架、运动背包侧袋、健身器材水杯位等多种常规安装场景，瓶托的底部设置环形防滑筋，筋条高度1.2mm，

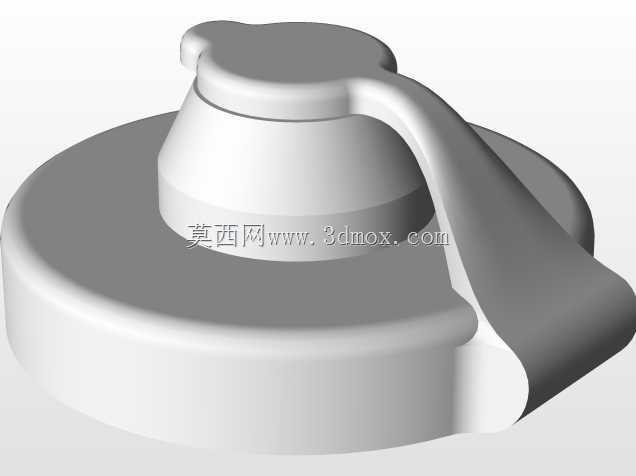

　　当瓶托放置在光滑台面时，筋条可以增大接触摩擦力，避免瓶体受外力碰撞出现滑落倾倒的问题。瓶身的肩部采用大圆弧过渡结构，过渡圆弧半径设置为8mm，避免直角结构带来的应力集中问题，同时圆弧过渡能够让饮水时的水流更加顺畅，不会在肩部位置出现残留积液。瓶盖部分设计了两种不同结构的方案，第一种翻盖式结构采用铰接连接方式，铰接轴处设置阻尼结构，翻盖开启角度可以在0-120度范围内任意停留，避免饮水时翻盖回弹碰到用户面部，翻盖的出水口处设置硅胶密封塞，密封塞与出水口采用过盈配合，过盈量控制在0.3mm，能够在瓶身倒置、晃动时保证密封性能，不会出现漏水问题；第二种旋盖式结构采用多线螺纹配合，螺纹导程设置为6mm，

　　用户仅需要旋转90度即可完成瓶盖的开启或锁闭，螺纹配合面同样设置密封胶圈，胶圈的压缩量控制在20%，兼顾密封性能与旋合手感。从安装边界来看，瓶身总高度控制在190mm，柱身段直径为72mm，配套瓶托的高度为65mm，瓶托外径为78mm，整体尺寸完全符合市面上主流车载杯架的尺寸规范，也能够适配绝大多数运动背包的侧袋安装尺寸，不需要额外调整安装位尺寸即可直接放置使用。瓶身的壁厚采用等壁厚设计，主体壁厚2mm，肩部位置因为结构过渡需求，壁厚渐变至2.2mm，既能够保证瓶身的结构强度，在承受1.2米高度自由跌落至水泥地面时不会出现开裂变形，也能够控制整体重量，空瓶状态下整体重量控制在120g以内，不会给用户带来额外的携带负担。

　　瓶托的侧壁设置两个对称的内凹卡位，卡位深度2mm，当瓶身放入瓶托后，卡位可以与瓶身底部的凸点配合，实现瓶身的轴向定位，避免用户提起瓶身时瓶托脱落。在建模过程中，所有配合面都预留了合理的公差余量，针对塑料件成型的拔模需求，所有竖直方向的结构面都设置了1度的拔模斜度，方便后续开模生产时的脱模操作，密封结构的配合尺寸经过反复校核，既不会因为过盈量过大导致开合困难，也不会因为间隙过大导致密封失效。两种瓶盖方案可以根据不同的使用场景灵活替换，翻盖方案更适合运动中单手操作的场景，用户不需要双手配合即可完成开盖饮水的动作，旋盖方案更适合长时间户外存放的场景，密封性能更稳定，能够承受更大的晃动与温差变化。瓶身的外表面没有设置多余的凸起结构，整体轮廓光滑流畅，方便用户握持，也不容易在使用过程中积存污渍，清洁时只需要简单擦拭即可清理干净。
