集成打火功能的便携手电筒结构设计

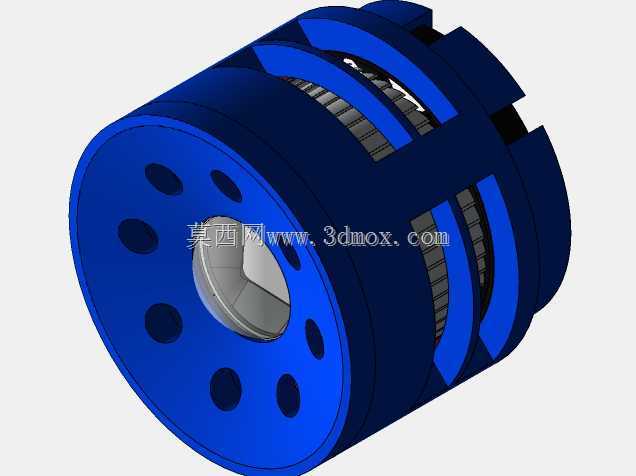

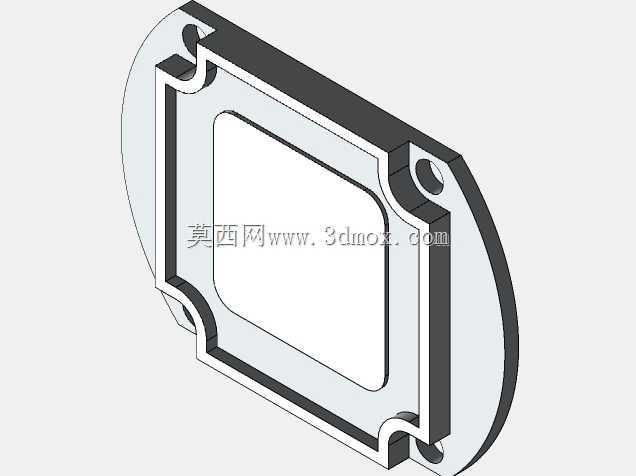

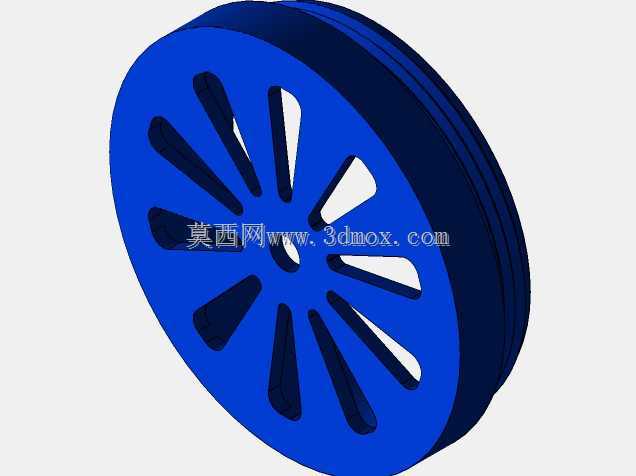

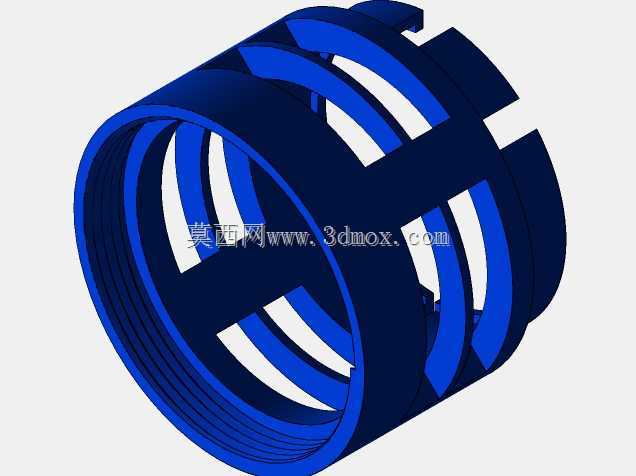

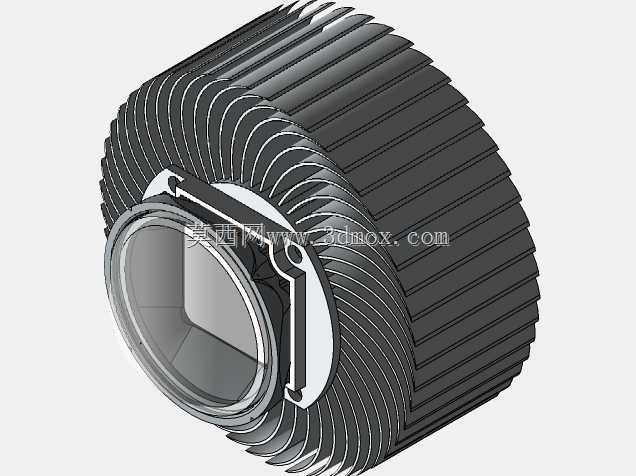

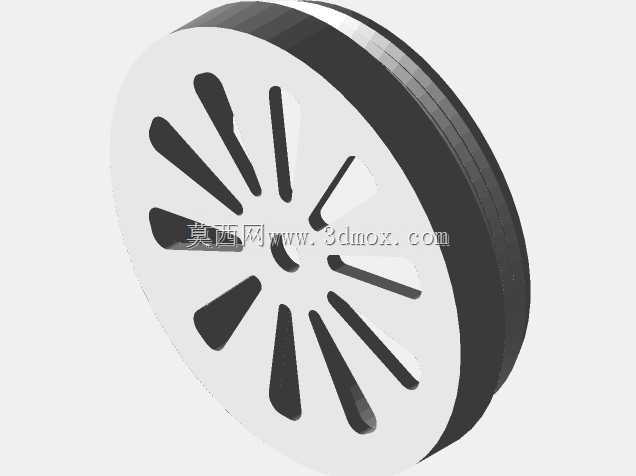

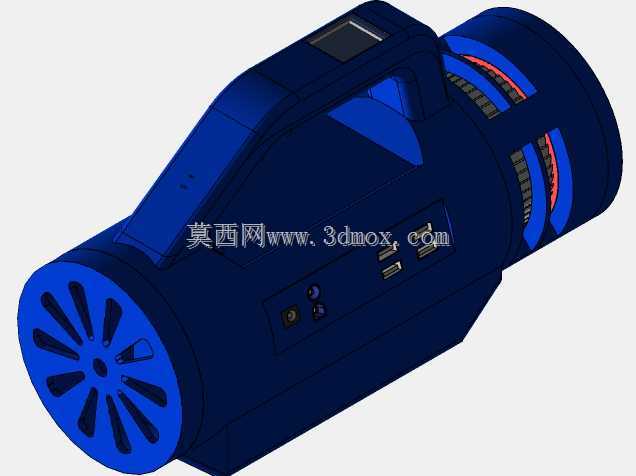

　　这款手持集成设备的设计初衷，是覆盖户外作业、应急抢修场景下的复合需求，打破传统单一功能手电的使用局限。在户外线路检修、野外设备维护、应急救援等场景中，作业人员往往需要同时携带照明工具与点火装置，零散的工具不仅增加携行负重，也容易在紧急情况下出现遗漏，这款集成式结构将两大功能整合在同一手持壳体内，大幅降低工具携行的冗余度。从结构布局来看，整体采用符合人体工学的弧形握持壳体，握持区域做了内凹曲面处理，匹配成年人手掌自然握持的弧度，长时间手持操作不易产生疲劳感，壳体边缘全部做了R3-R5的圆角过渡，避免尖锐棱角在使用过程中剐蹭作业人员或周边设备。设备前端为照明出光区域，采用放射状格栅式防护结构，格栅间隙经过精确计算，

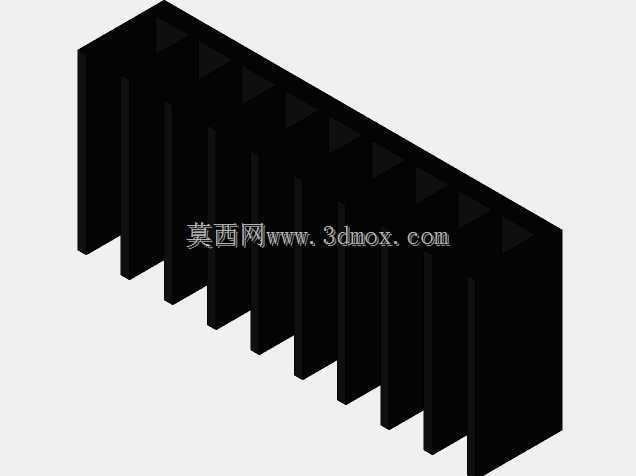

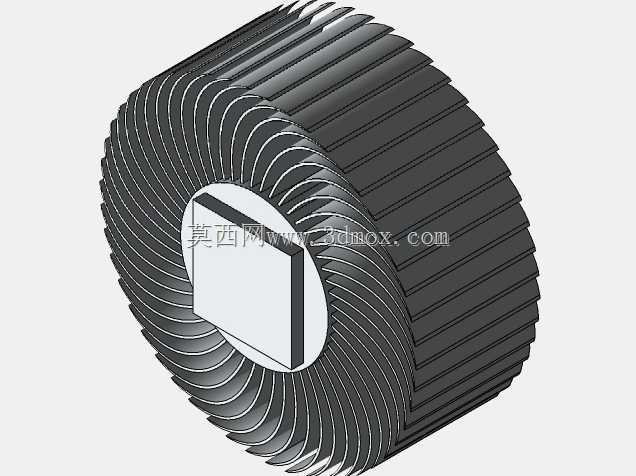

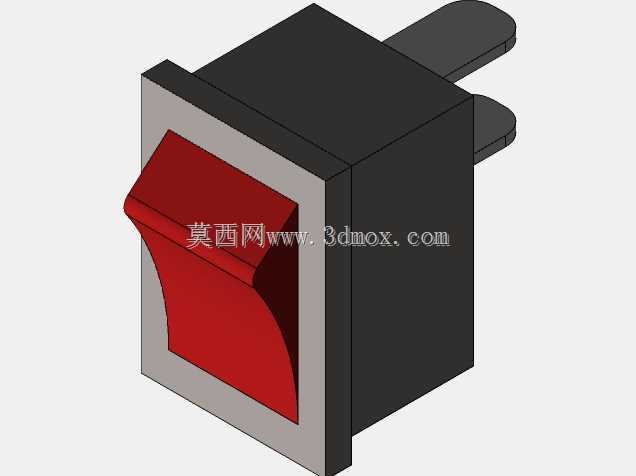

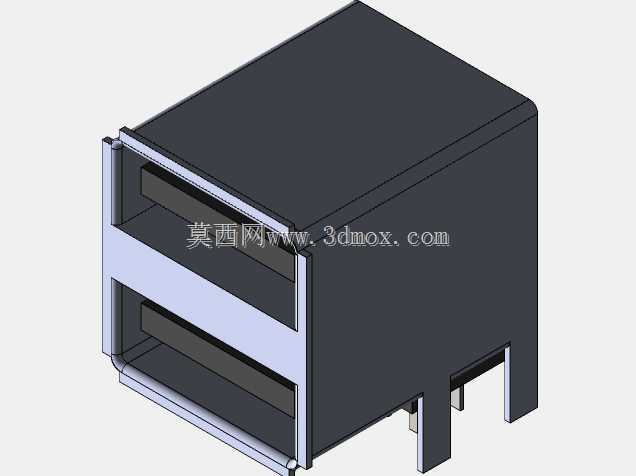

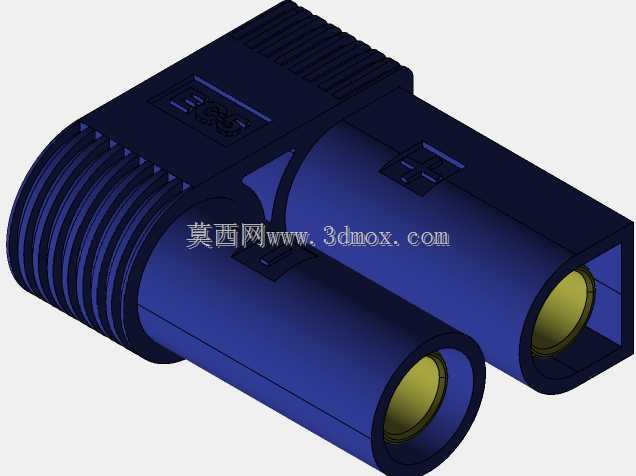

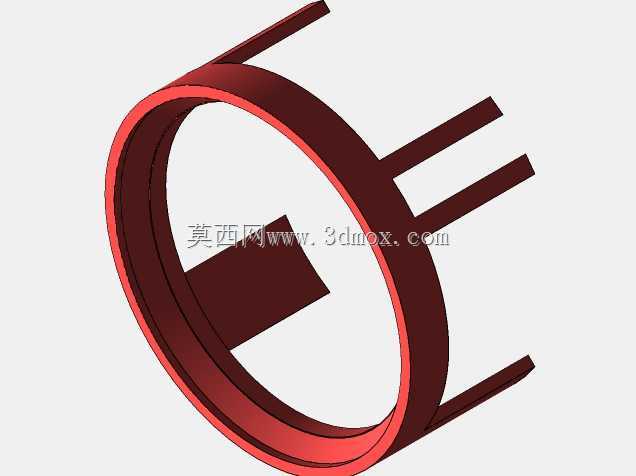

　　既能够保证光线投射的有效角度不被过度遮挡，又可以阻挡户外作业时飞溅的碎石、碎屑直接冲击内部光学组件，防护结构与主壳体采用卡扣加超声焊接的固定方式，连接强度满足1.2米高度自由跌落的抗冲击要求。设备侧部集成了打火功能的输出端口与功能控制按键，按键采用下沉式设计，按键表面低于壳体外表面1.2mm，能够避免设备放置在工具包、工装袋内时被其他物品挤压误触发，按键旁设置了对应的功能标识凹槽，即便在弱光环境下，作业人员也可以通过触感快速识别按键功能。设备尾部设计了双环式散热结构，因为集成打火功能时，内部升压模块与储能组件会在短时间内产生较高热量，环形散热槽增大了壳体与空气的接触面积，能够在功能使用后快速将内部热量导出，

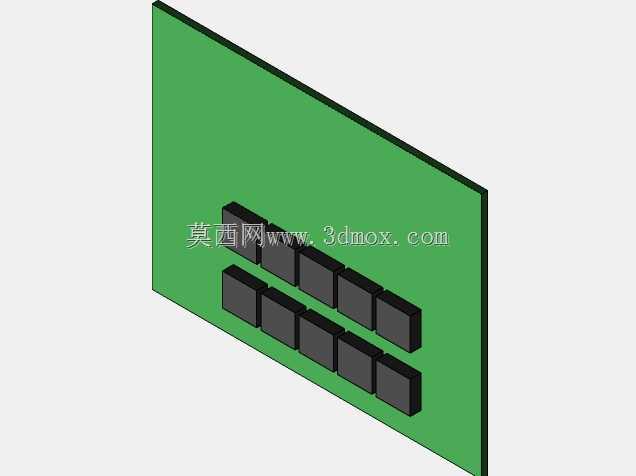

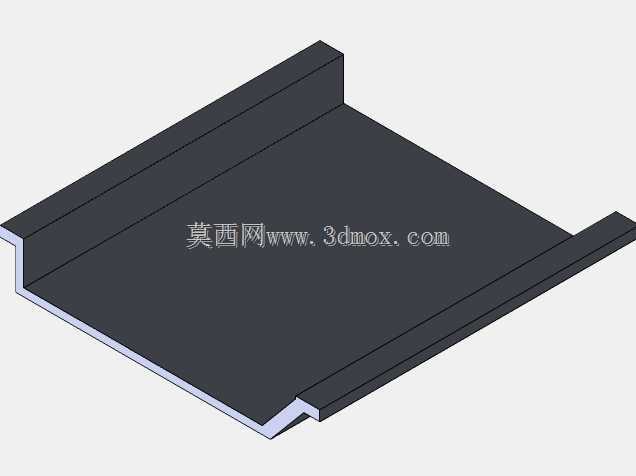

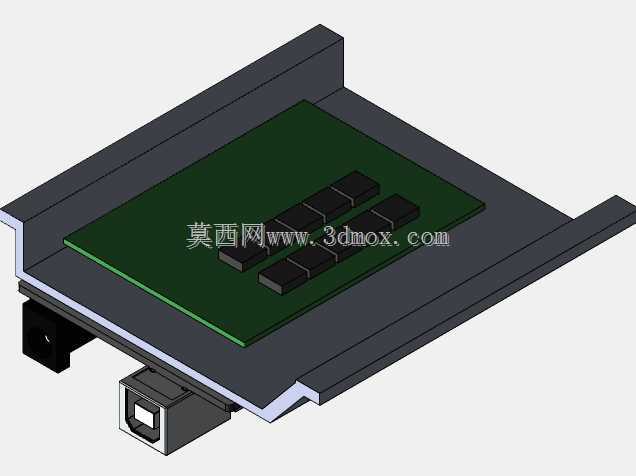

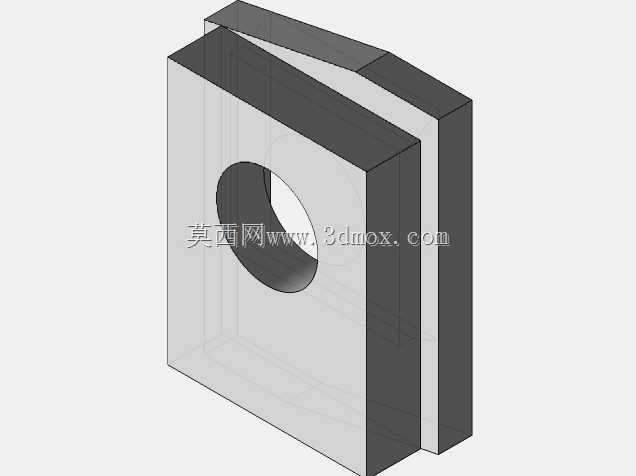

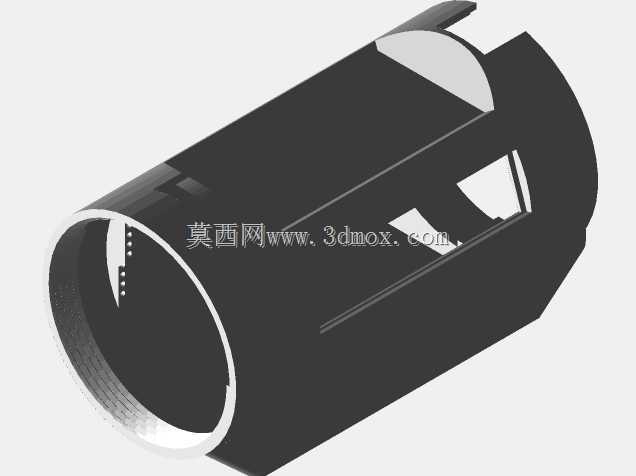

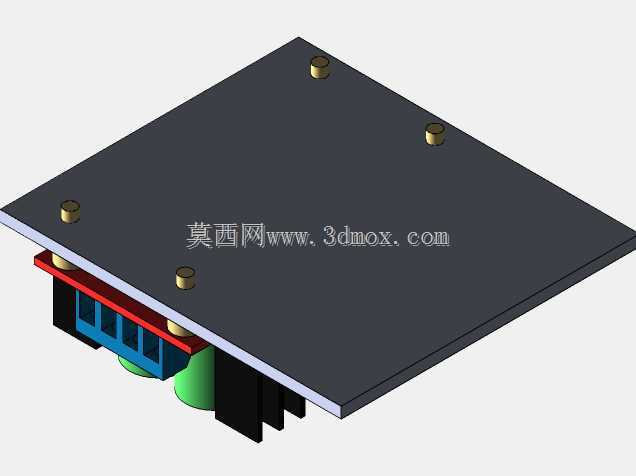

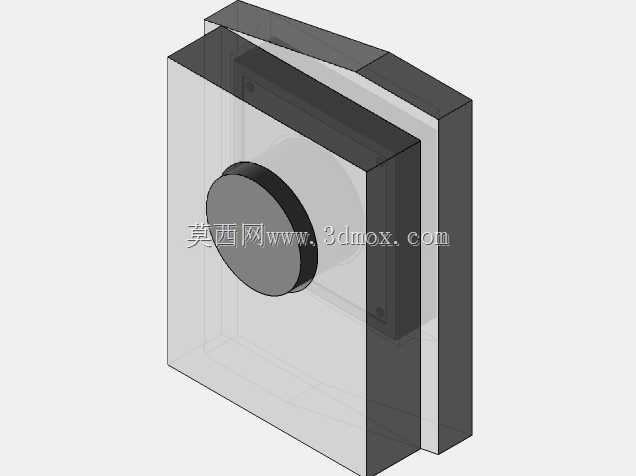

　　避免热量在密闭壳体内积聚影响电子元器件的使用寿命。内部结构采用分层布局设计，照明模块与打火模块分别固定在独立的安装支架上，两个模块之间设置了隔热绝缘挡板，避免打火模块工作时的高温传导至照明模块的驱动板上，同时也能阻断两个电路之间的电磁干扰，保证照明功能在打火模块工作时不会出现频闪、断触等问题。电池仓设置在握持区域的核心位置，重心落在手掌握持的中心区域，手持时不会出现头重脚轻或者尾部坠手的问题，电池仓盖采用旋转卡扣式结构，配合橡胶密封圈实现IP54级的防尘防水能力，能够应对雨天户外作业、多粉尘车间环境下的使用需求。壳体顶部设置了小型太阳能补能板的安装位，可在户外无外接电源的场景下为内置电池补充电量，

　　提升设备在无补给环境下的连续使用时长。在安装边界设计上，整体外径控制在85mm以内，总长度控制在240mm以内，能够适配市面上绝大多数通用手电套、工装腰带挂扣的安装尺寸，不需要额外定制配套的携行装具，设备侧面预留了通用挂绳孔位，可搭配手腕挂绳使用，避免高空作业时设备脱手坠落。结构设计过程中，所有内部安装柱的壁厚都做了均匀化处理，壁厚差控制在0.5mm以内，避免注塑生产时出现缩痕、翘曲等成型缺陷，所有卡扣的扣合量都经过反复校核，既保证装配后的连接强度，又不会因为扣合量过大导致装配时壳体出现开裂问题。功能逻辑上设置了独立的功能切换开关，照明与打火功能无法同时启动，从结构层面避免误操作导致的功能冲突，打火输出端设置了可滑动的防护盖，不使用时防护盖覆盖输出端口，防止灰尘、水汽进入端口造成接触不良，使用时只需滑动防护盖即可露出输出端，操作逻辑简单直接，不需要复杂的学习成本。
