紧凑型铝制mATX迷你服务器机箱结构设计

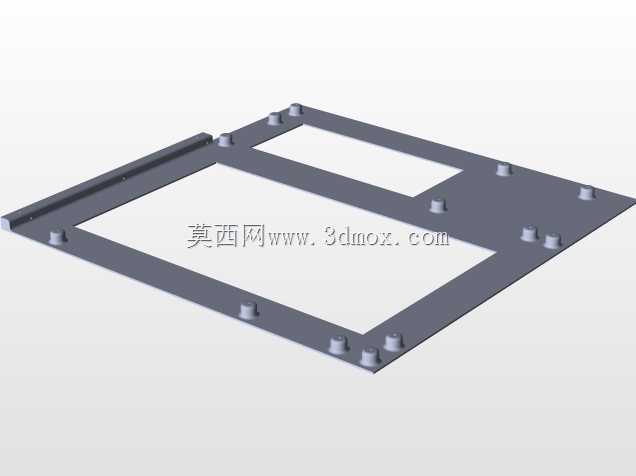

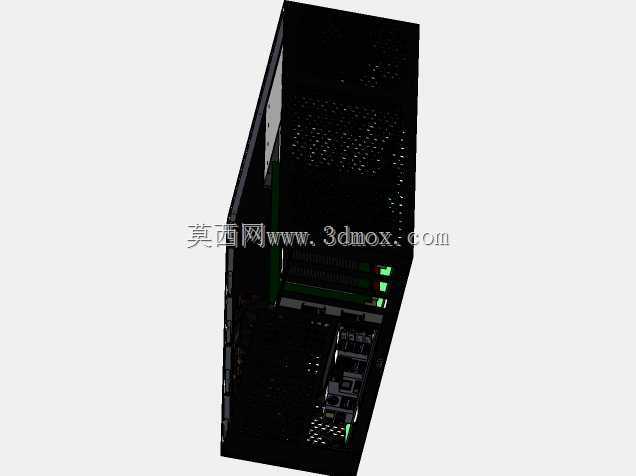

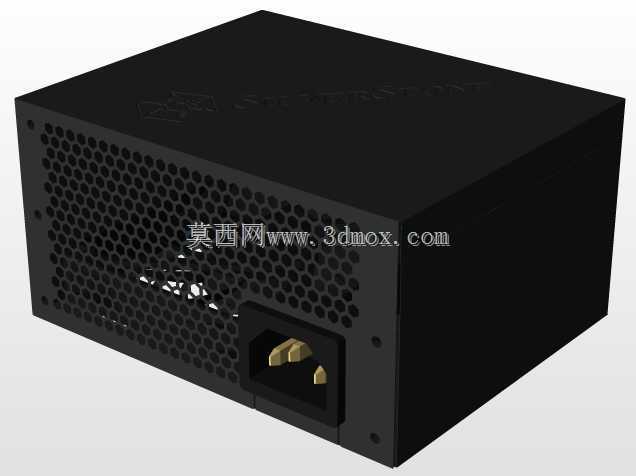

　　在小型工作室、边缘计算节点、家庭数据存储这类场景里，常规全塔服务器机箱体积过大，既占用桌面或机柜空间，运行时的风扇噪音也会干扰周边环境，这款紧凑型铝制服务器机箱的设计，正是瞄准这类对空间占用、运行静谧性有明确要求的使用场景。从结构适配性来看，这款机箱的核心安装边界围绕mATX规格主板设计，主板安装位预留了标准铜柱固定孔位，可兼容常规mATX版型的商用或服务器级主板，不会出现孔位错位、安装干涉的问题。电源适配方面，机箱内部专门规划了SFX规格电源的安装仓，仓体周边预留了电源走线的过线孔，过线孔边缘做了卷边处理，避免穿线时割伤线材绝缘层，同时电源仓与主板仓之间做了分区隔断，既可以引导电源散热气流独立排出，

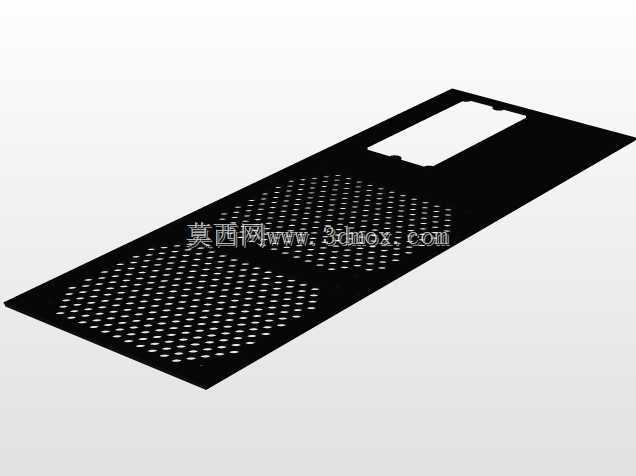

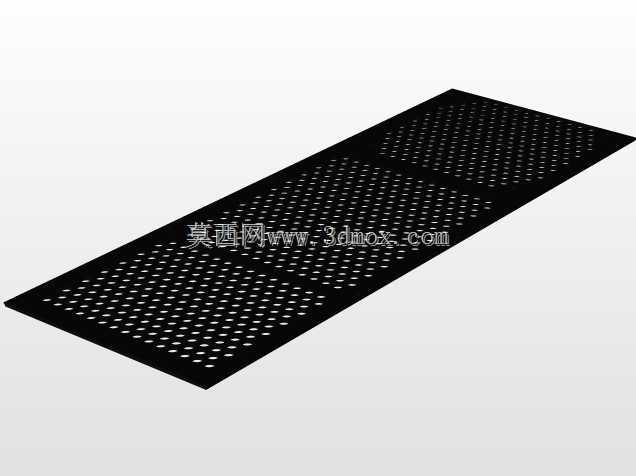

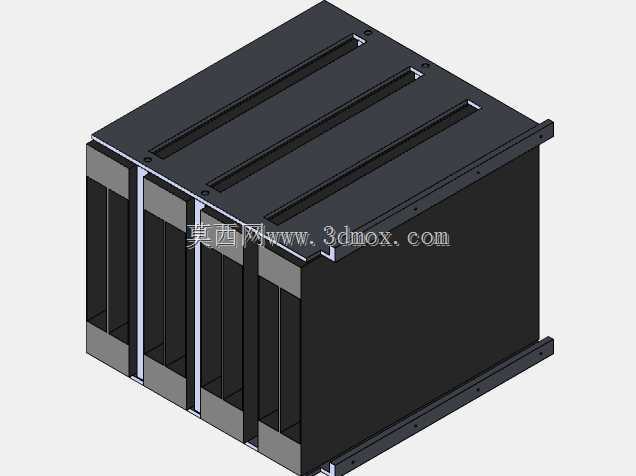

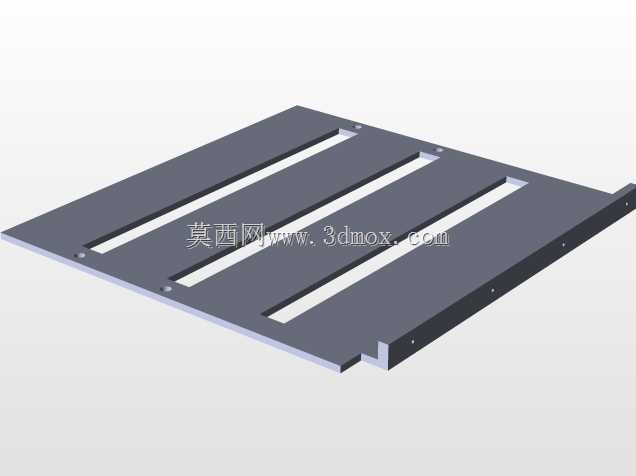

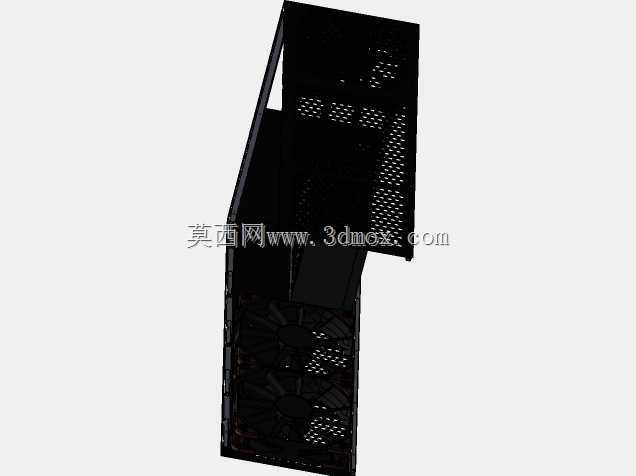

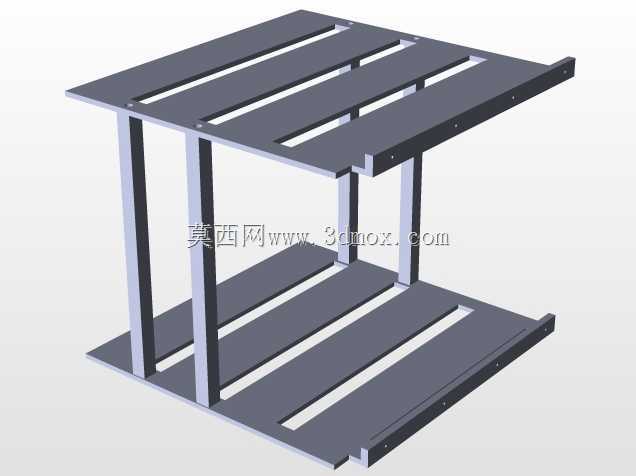

　　也能避免电源线材杂乱堆积在主板区域影响散热。存储扩展能力是这类小型服务器机箱的核心设计考量，这款机箱在有限的内部空间里规划了4到6个2.5英寸SSD硬盘的安装位，硬盘位采用免工具卡扣加螺丝辅助固定的结构，日常维护更换硬盘时可以快速拆装，同时每个硬盘位都预留了SATA数据线与供电线的走线路径，避免线材与硬盘、主板散热片产生干涉。机箱主体采用铝制板材加工，相比传统钢制机箱，铝材质的重量更轻，同时导热性能更好，可以辅助内部硬件被动散热，降低风扇的运行转速，进而实现低噪音的运行目标。机箱的散热风道采用前后贯通的直通风道设计，前面板预留了进风网孔，网孔采用冲压成型的六边形开孔，开孔率控制在60%以上，

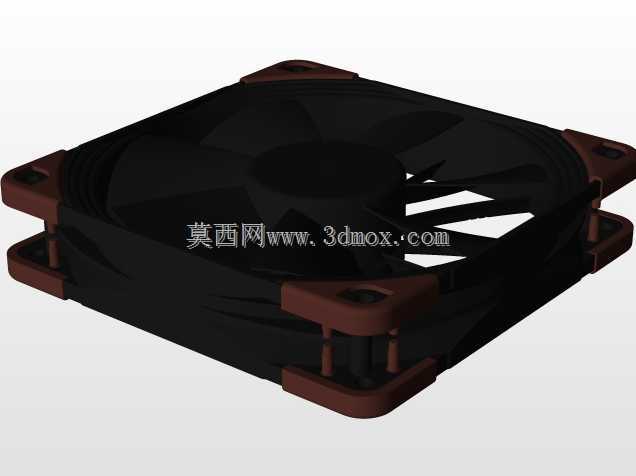

　　保证进风量的同时可以阻挡大颗粒灰尘进入机箱内部，后部对应CPU散热区域预留了排风风扇位，可适配标准120mm规格的散热风扇，形成从前往后的顺畅气流，覆盖主板、硬盘、电源的主要发热区域。机箱的侧板采用快拆结构，通过手拧螺丝固定，日常维护内部硬件时不需要额外工具即可拆下侧板，同时侧板与机箱框架的结合处贴有导电泡棉，既可以填充缝隙减少震动产生的异响，也能提升机箱的电磁屏蔽性能，避免内部硬件的电磁信号对外界产生干扰。从安装边界来看，机箱的整体外形尺寸控制在可以放置于常规桌面的范围，深度不会超过普通桌面的纵深，高度适配常规显示器支架下方的剩余空间，既可以立式放置在桌面，也可以通过选配的支架配件卧式放置在机柜的浅层U位里，适配不同的安装环境。

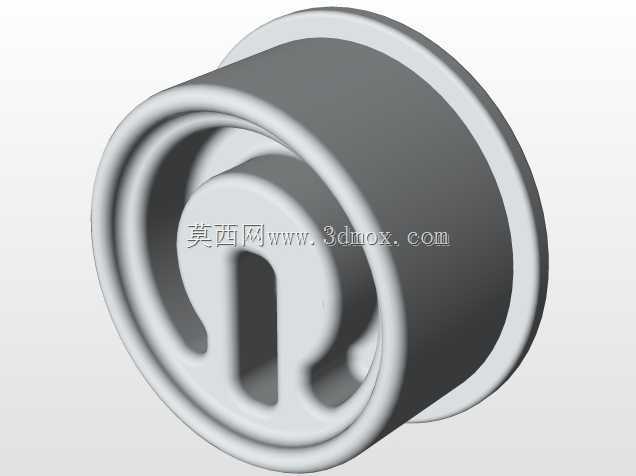

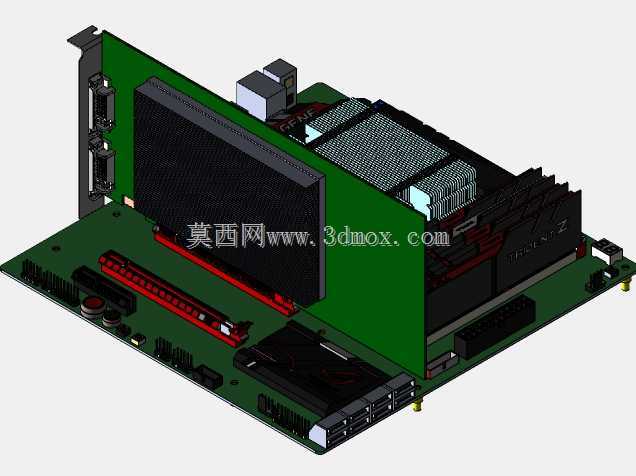

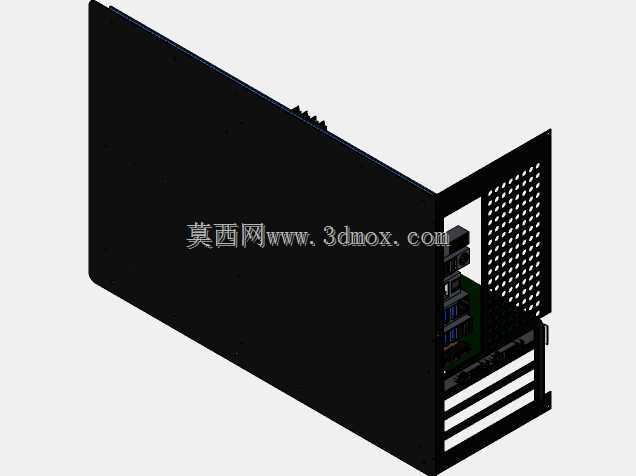

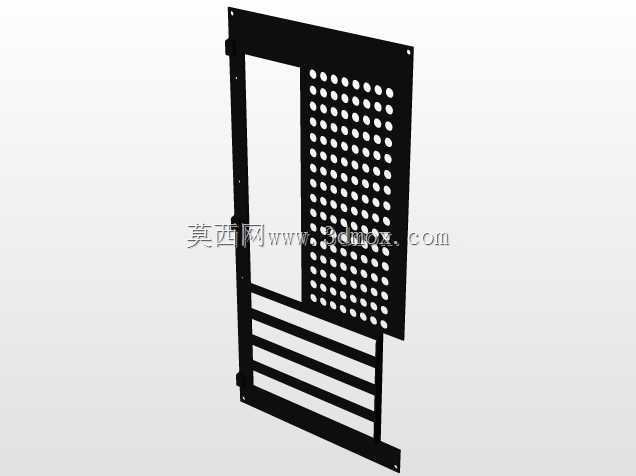

　　机箱的IO接口区域规划在后部，对应mATX主板的后置IO挡板位做了精准的开孔，同时预留了独立的扩展槽位，可兼容半高规格的扩展卡，满足用户加装网卡、RAID卡这类服务器常用扩展配件的需求。在结构强度设计上，铝制板材的厚度经过选型验证，主板安装位、电源安装位、硬盘安装位这些承重区域都做了折边加强处理，避免长期使用后出现板材变形的问题，机箱底部预留了防滑减震脚垫，立式放置时可以缓冲内部风扇运行产生的微小震动，避免机箱与桌面共振产生额外噪音。这款机箱的设计没有追求过度的外观装饰，所有结构设计都围绕紧凑、静音、足够的存储扩展能力这几个核心需求展开，没有冗余的结构件，既控制了整体重量，也降低了加工生产的复杂度，对于需要搭建小型存储服务器、软路由、边缘计算节点的用户来说，这种结构设计可以在有限的空间里满足硬件安装与稳定运行的需求，同时铝材质的外观质感也能适配办公、家庭这类非专业机房的使用环境，不会像传统钢制服务器机箱那样外观过于工业化，与周边环境格格不入。
