立式圆柱造型3D打印NAS存储机箱结构

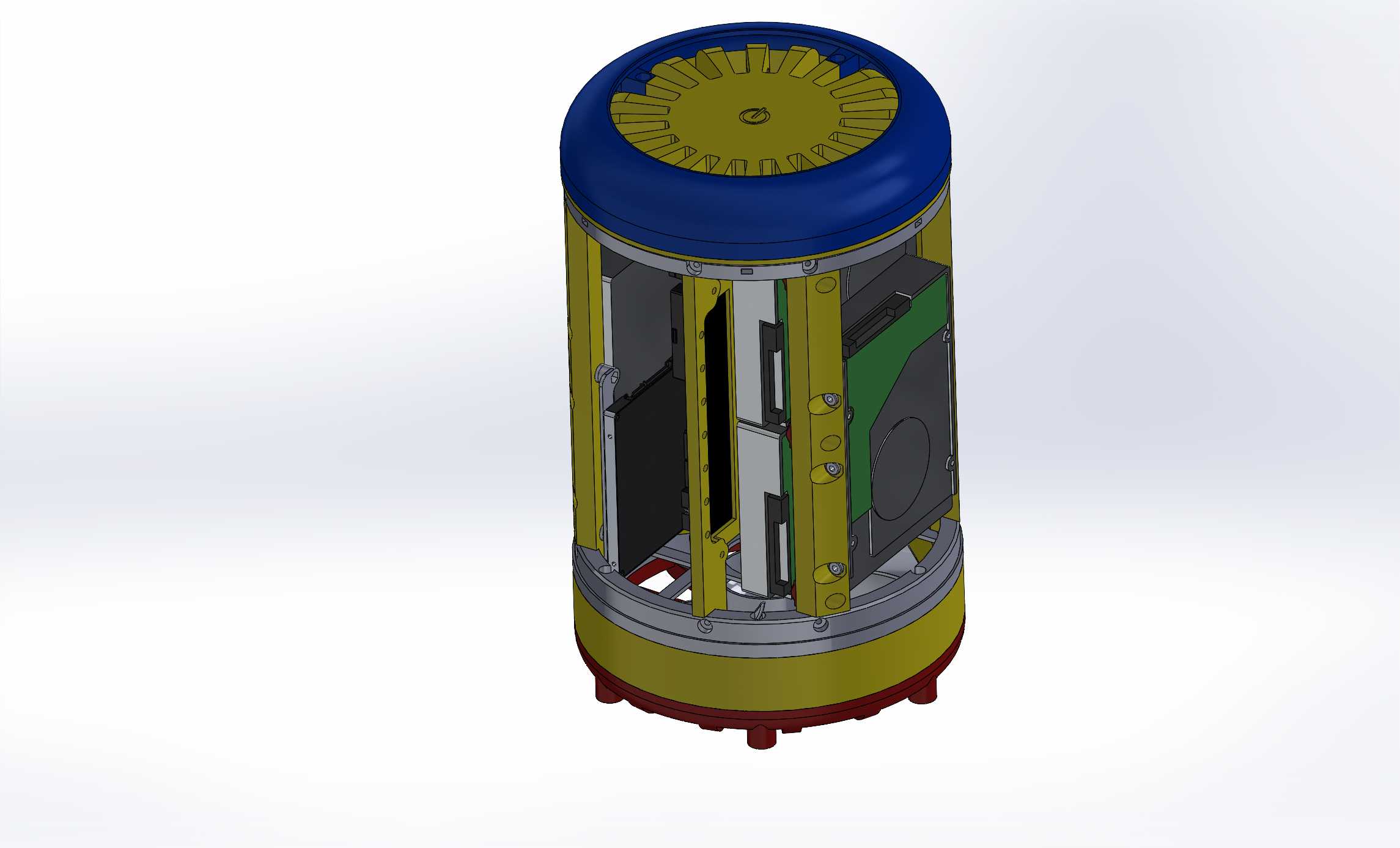

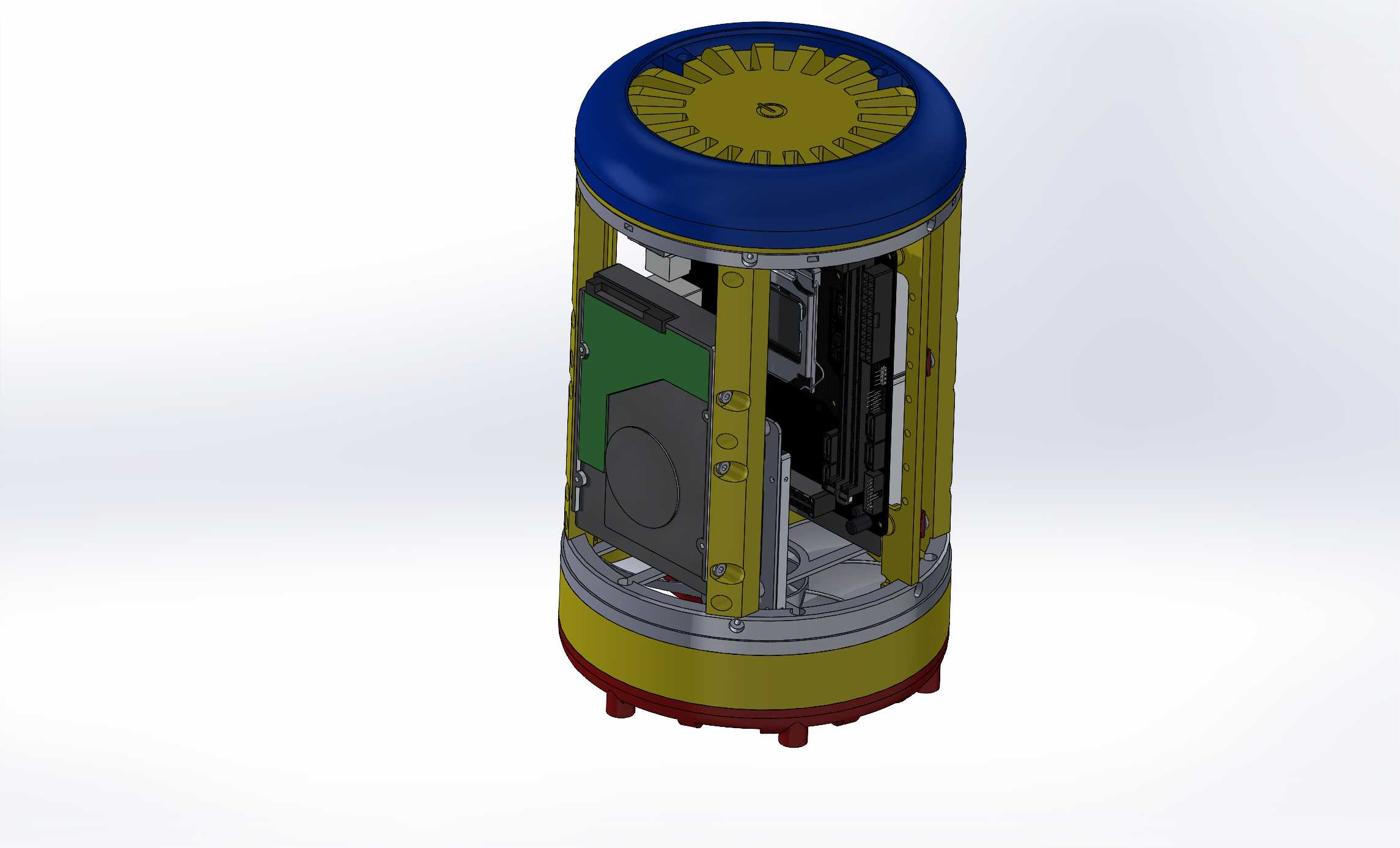

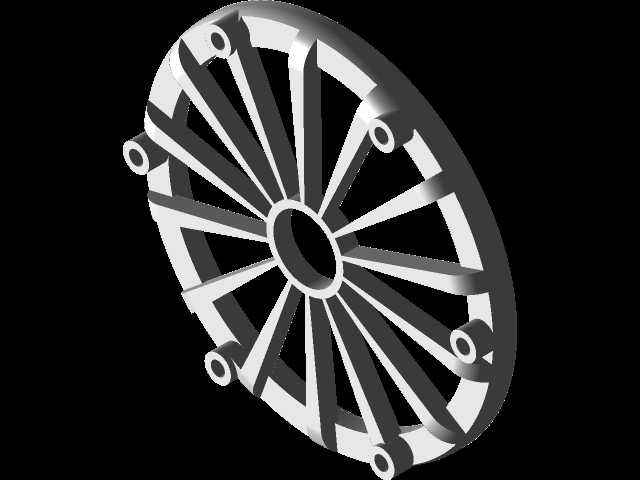

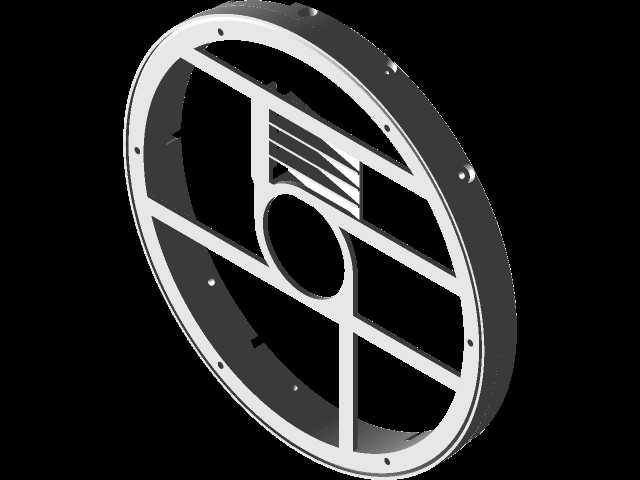

　　这款立式圆柱造型的NAS存储机箱，是面向个人家庭私有云存储场景打造的定制化硬件承载结构，适配DIY爱好者搭建小型本地存储服务器的使用需求，区别于市售常规方正造型的商用NAS机箱，整体采用全3D打印工艺制作，仅少数悬空结构设计打印支撑，大幅降低了定制机箱的制作门槛与加工成本。从实际使用的安装边界来看，机箱底盘预留了直径180毫米的冷却器安装位，内部空间经过精准排布，可完整容纳一块迷你ITX规格主板，同时支持安装四个3.5英寸机械硬盘、两个2.5英寸固态硬盘，额外预留了一个带SSD缓存的M.2驱动器安装位，完全覆盖个人用户搭建多盘位存储系统的硬件扩展需求，可稳定运行DSM类存储系统，满足家庭影音存储、资料备份、多设备文件同步的日常使用场景。

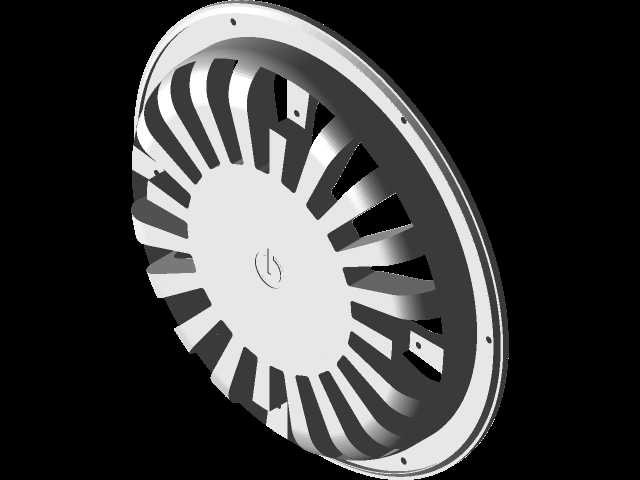

　　设计过程中优先考虑了长期运行的散热可靠性，内部风道沿圆柱竖向布局，底部冷却器进风后顺着硬盘与主板的排布间隙向上流通，顶部预留带格栅的通风结构形成自然排风通路，经过实际运行工况验证，常规硬盘位在持续数小时读写负载下，温度可稳定维持在39-40摄氏度区间，机箱中顶部区域因靠近主板发热元件，工作温度在45-46摄氏度，远低于电子元件长期运行的临界温度阈值，无需额外加装高转速风扇即可满足散热要求，运行噪音控制表现优异，完全可以放置在客厅等公共区域使用，不会产生明显的噪音干扰。

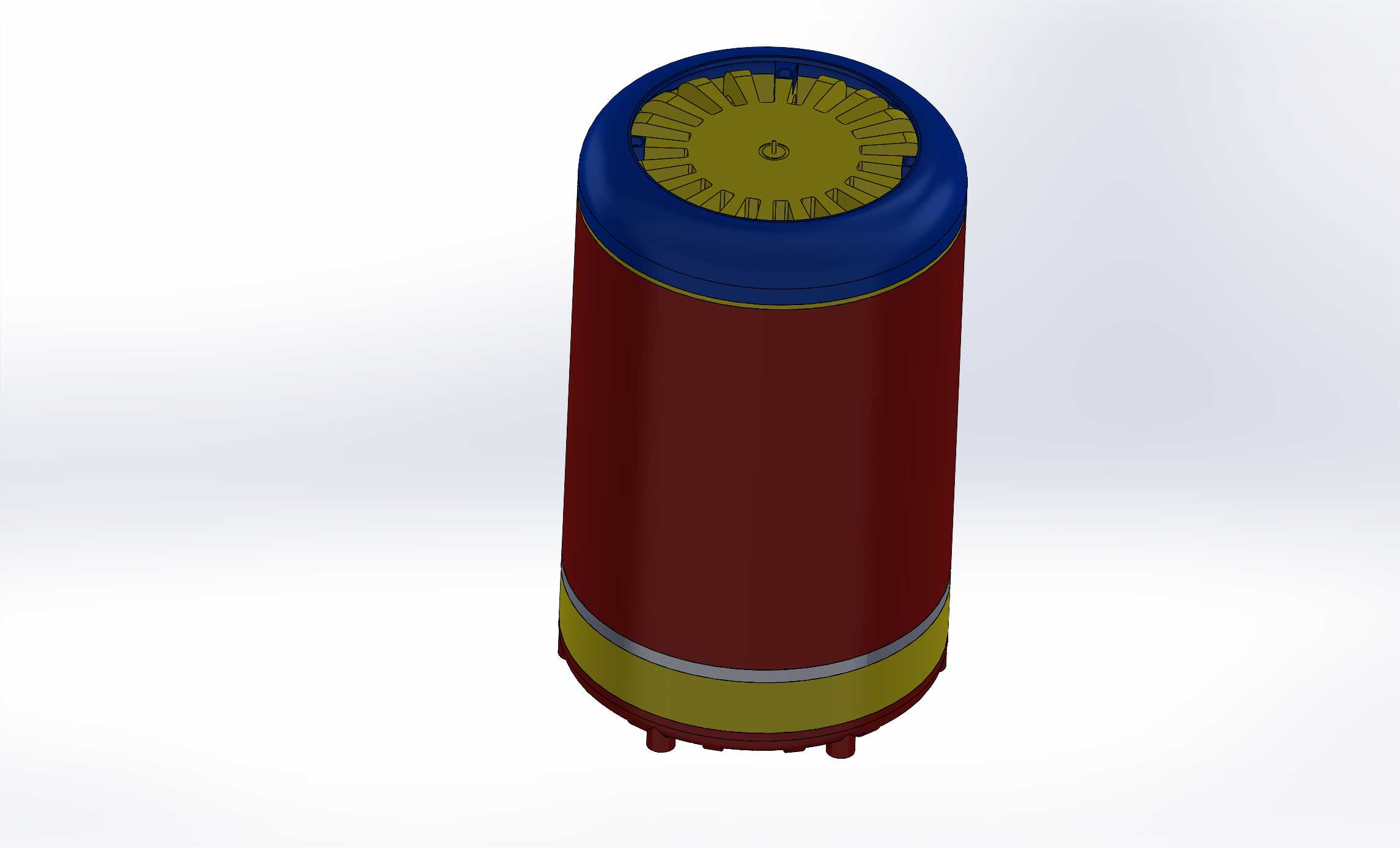

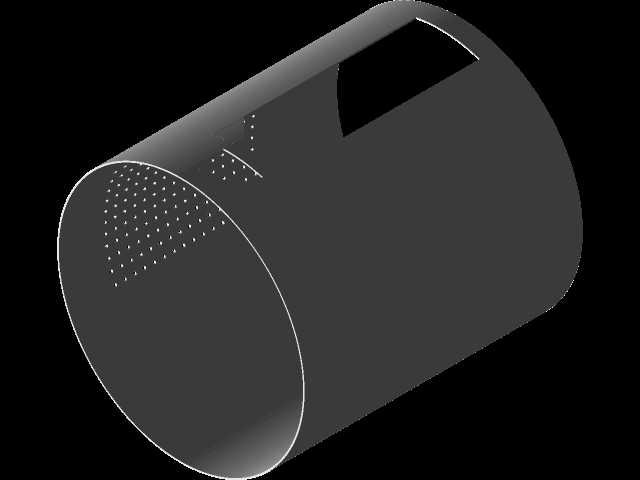

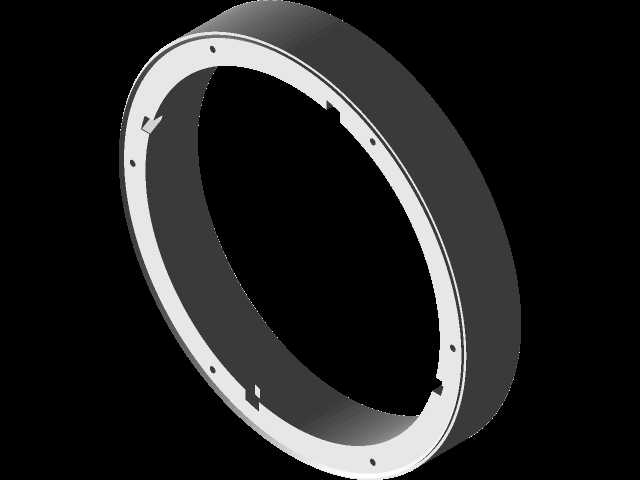

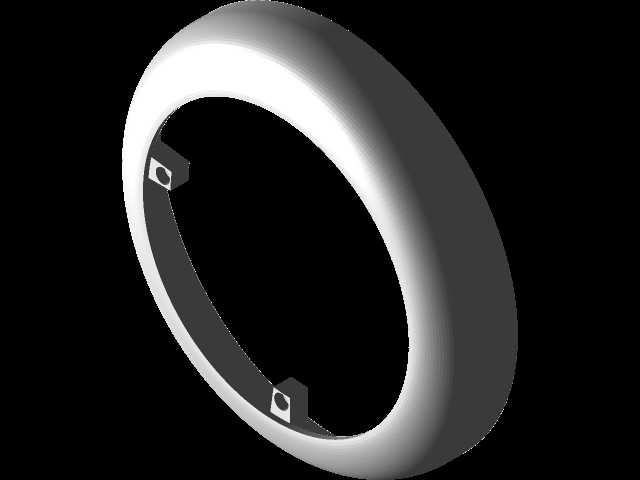

　　结构设计上充分考虑3D打印的工艺特性，所有壁厚均设置为打印工艺易成型的尺寸，侧部预留硬盘抽拉与接口外露的开槽，无需额外做复杂的装配卡扣，打印完成后仅需简单去除支撑毛刺即可完成硬件组装，底部设置三个凸起的支撑脚，将机箱底盘抬离放置面，预留足够的底部进风空间，同时避免桌面水渍、积灰直接接触机箱底部进风区域。圆柱外形的设计除了差异化的外观辨识度外，也相比同容积的方正机箱拥有更好的结构刚性，3D打印过程中不易出现翘曲变形，外壳分层打印的层纹顺着圆柱圆周方向分布，后期做表面打磨、喷涂处理也更加方便。

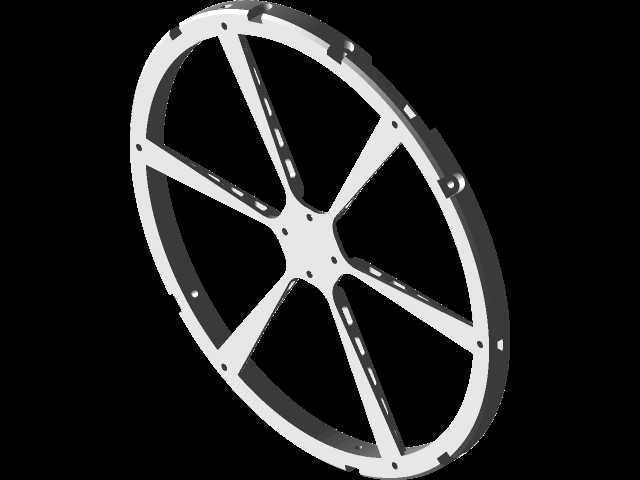

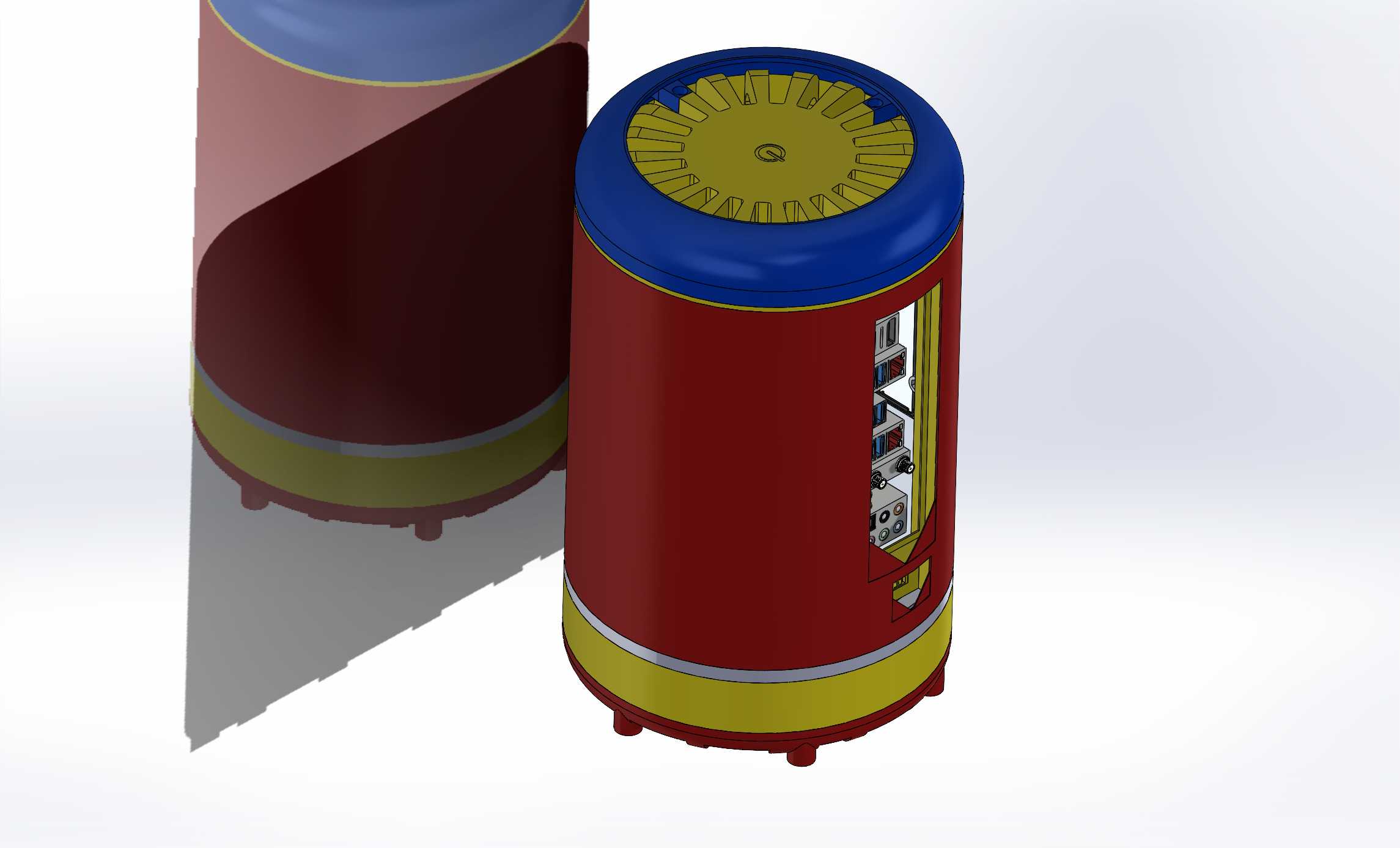

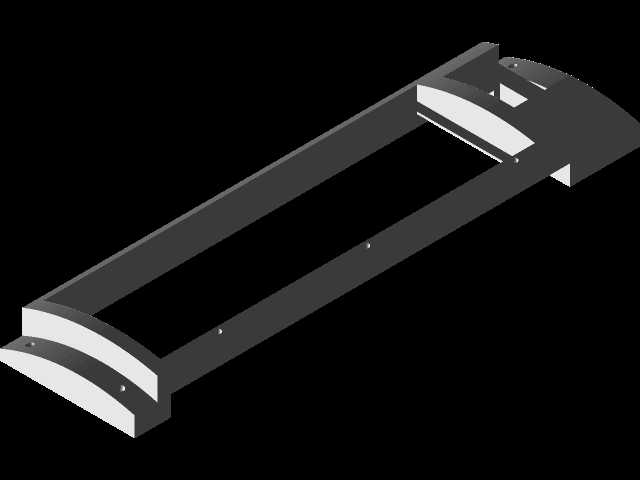

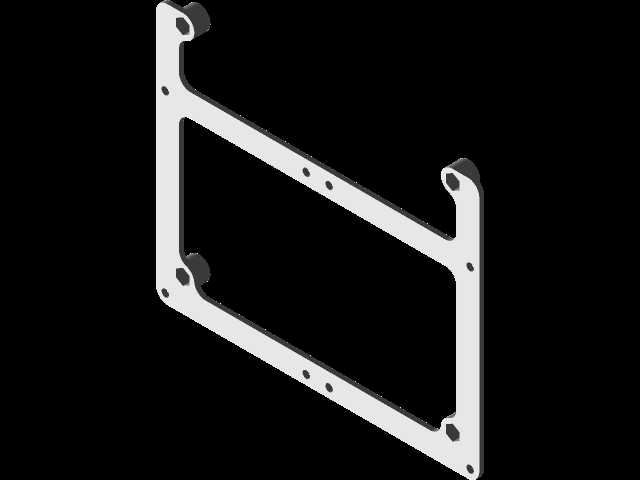

　　从安装适配的角度，内部硬件的固定位均预留标准的铜柱安装孔位，与市售标准ITX主板、硬盘的安装尺寸完全兼容，不需要额外定制转接配件，普通用户按照常规DIY装机流程即可完成硬件组装，侧部开槽位置刚好对应主板的后置接口区域，网线、USB、供电接口均可正常外露插接，不会出现接口遮挡的问题。整体结构在满足多盘位存储硬件安装需求的前提下，尽可能压缩了整体外形尺寸，占用桌面空间远小于同盘位的商用NAS机箱，圆润的圆柱造型也能更好融入现代家居环境，不会像工业风的方正存储设备那样在客厅环境中显得突兀，目前结构已经经过实际装机验证，运行稳定性满足长期开机使用的要求，后续还可根据硬件升级需求调整内部盘位排布、扩展接口开槽位置，适配不同用户的定制化存储搭建需求。
