集成逆变功能的便携手电底盘结构设计

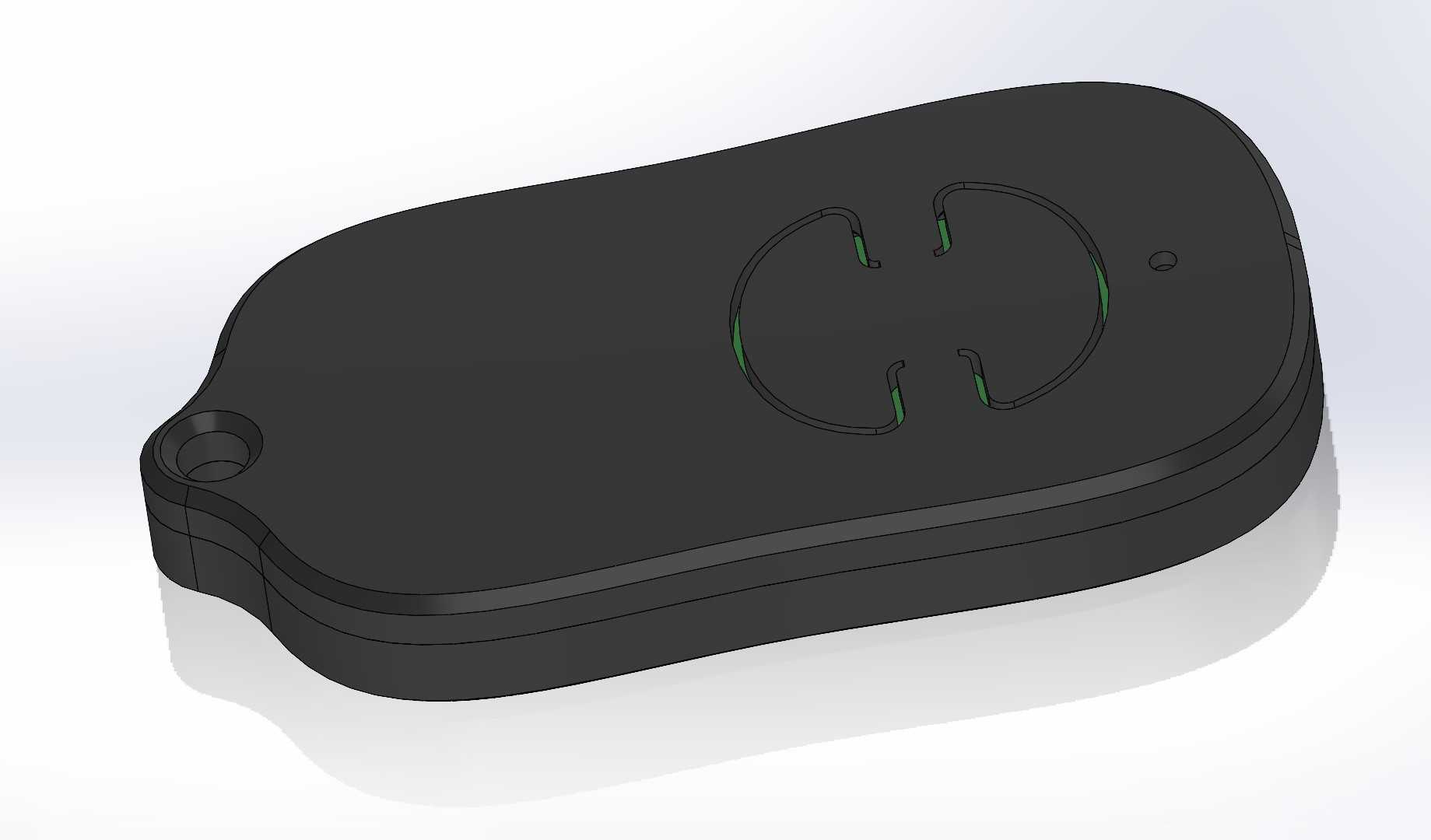

　　这款手电底盘的结构设计，核心是围绕户外便携供电与照明的复合需求展开，没有沿用传统手电单筒体的布局逻辑，而是采用扁平椭形的一体化壳体，首先考虑的是手持握持时的贴合度——壳体边缘做了连续的圆弧过渡，没有尖锐棱角，单手握持时掌心受力均匀，长时间持握不会产生硌压感，边角处预留的挂孔可以直接穿挂手绳或者快挂扣，适配户外作业、应急抢修、露营徒步等多场景的携带需求，不会像圆柱筒体手电那样在口袋或者工具包内发生滚动移位。

　　壳体内部的腔体划分是设计的核心重点，首先预留的脂质电池安装位做了周圈的限位筋，筋位高度控制在1.2mm，既可以保证电池装入后不会在腔体内晃动移位，也能给电池与壳体壁之间留出0.8mm的间隙，填充缓冲泡棉后可以抵御1.2米高度自由跌落的冲击，避免电池受挤压发生形变。电池仓的走线槽特意做了下沉式设计，槽宽3mm，足够容纳电源正负极引线与逆变模块的信号控制线，槽口边缘做了R0.5的圆角处理，避免组装时线材被锐边割破绝缘层造成短路风险。

　　集成的12-220V逆变模块安装位位于电池仓的侧方，安装位预留了四个M2的螺丝柱，柱高与逆变模块的厚度匹配，模块装入后表面与壳体内壁的间隙控制在1mm，既可以保证空气对流散热，也不会因为间隙过大导致模块在震动工况下松脱。逆变模块的输出端对应壳体侧面预留了插孔位，插孔位周边做了高出壳体表面0.7mm的凸台，日常放置时凸台可以先接触支撑面，避免插孔直接被磕碰变形，凸台内侧预留了防水胶圈的安装槽，装配胶圈后可以达到IP54的防护等级，应对户外雨天使用或者泼溅场景不会出现内部进水短路的问题。

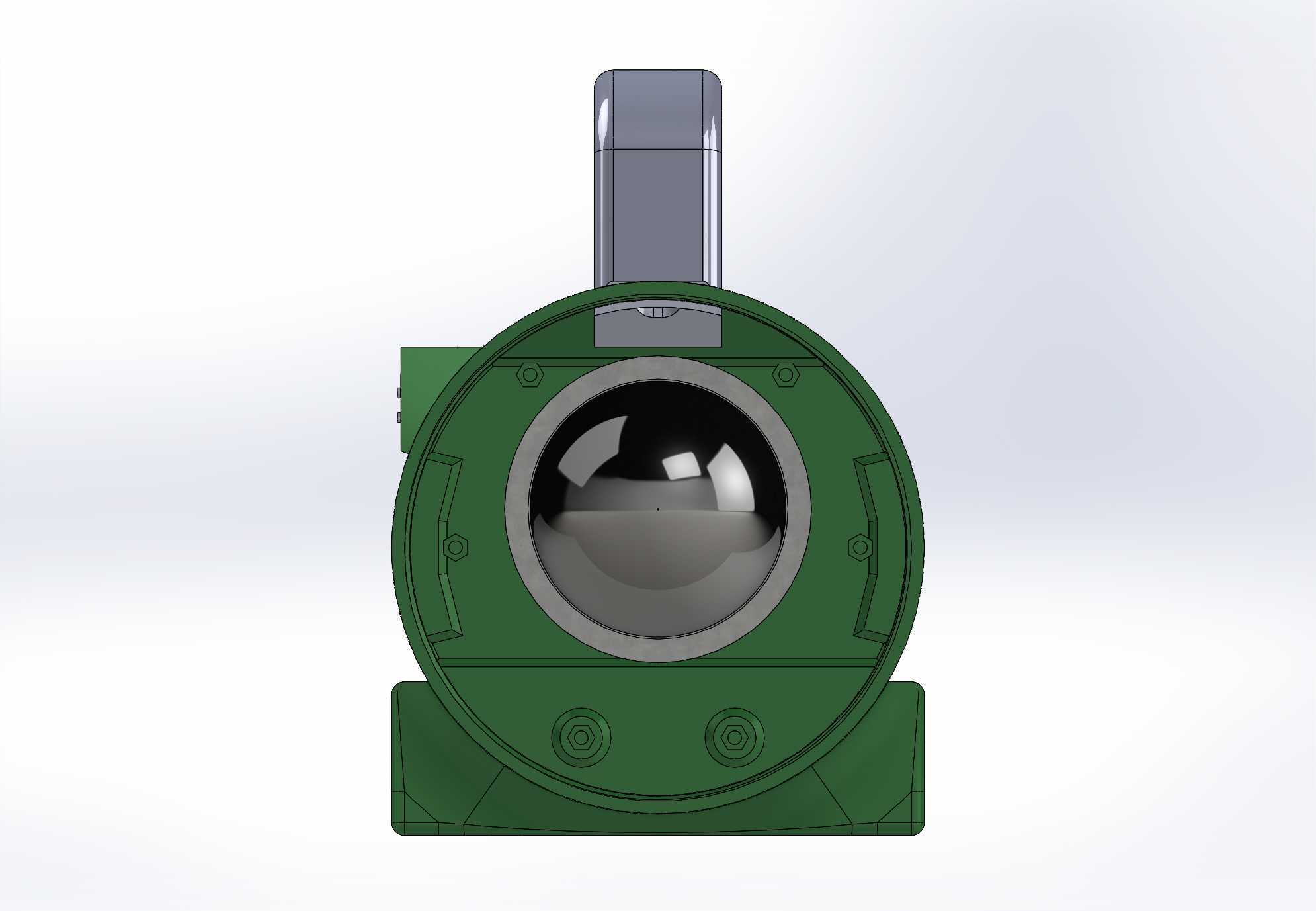

　　照明镜头的安装位位于壳体前端，相比传统手电的镜头结构，这次的镜头固定采用卡接加螺丝锁紧的复合方式，镜头座的卡爪均匀分布四个点位，卡入后再用两颗M1.6的小螺丝从侧面锁紧，更换不同焦距的镜头时不需要完全拆解壳体，只需要拧下侧面螺丝就可以拔出镜头座，适配聚光、泛光等不同照明场景的需求。镜头与壳体的衔接处同样预留了胶圈槽，保证前端的防护性能与壳体整体一致。

　　壳体上表面的四个接触弹片安装槽是为外接充电或者扩展供电预留的接口，槽位深度刚好让弹片表面与壳体上表面齐平，不会因为突出被意外刮弯，弹片下方预留了焊盘空间，组装时可以直接将弹片引脚焊接在内部PCB板上，不需要额外飞线，减少组装工序的同时也提升了连接可靠性。壳体侧面的小圆点是电源按键的安装位，按键采用软胶材质，与壳体做一体化的卡接装配，按键的行程控制在0.8mm，按压力度设置在3N，既不会因为误触导致手电意外开启耗电，也不会因为按压力度过大影响操作手感。

　　从安装边界来看，整个底盘的最大长度控制在120mm，最大宽度70mm，最大厚度22mm，这个尺寸刚好可以放入大多数工装裤的侧袋，或者工具包的侧网兜内，不会占用过多的收纳空间。壳体的合模线位于壳体厚度方向的中间位置，上下壳的定位采用周圈均匀分布的定位柱与定位孔配合，定位间隙控制在0.05mm，合模后不会出现明显的错位，上下壳的固定采用周边六颗M2的自攻螺丝，螺丝孔全部做了沉头设计，螺丝锁入后头部与壳体表面齐平，不会突出影响握持手感。

　　在散热设计上，因为集成了逆变模块，持续工作时会产生一定热量，壳体采用ABS加PC的混合材质，导热性能比普通ABS提升30%，同时逆变模块对应的壳体外壁做了细微的网格纹理，既可以增加握持时的摩擦力，也能增大壳体的散热面积，保证逆变模块持续输出200W功率时，壳体表面温度不会超过45摄氏度，手持接触不会有烫感。内部的走线全部采用卡槽固定，没有悬空的线材，即使在剧烈震动的工况下，线材也不会与壳体或者内部元件发生摩擦破损，提升产品的长期使用可靠性。

　　这款结构设计没有追求过度的轻量化，壳体壁厚设置在2mm，关键受力位置比如挂孔处、螺丝柱位置做了局部加厚到3mm，保证从挂孔位置悬挂10kg重物不会发生开裂，满足户外复杂工况下的使用强度要求。电池仓的开盖位置设置在壳体背面，采用滑盖式结构，滑盖的卡扣做了防脱设计，即使受到震动也不会自行滑开，更换电池时只需要推动滑盖就可以打开，不需要借助额外工具，提升户外使用的便利性。
