双联式48径节变速传动齿轮结构

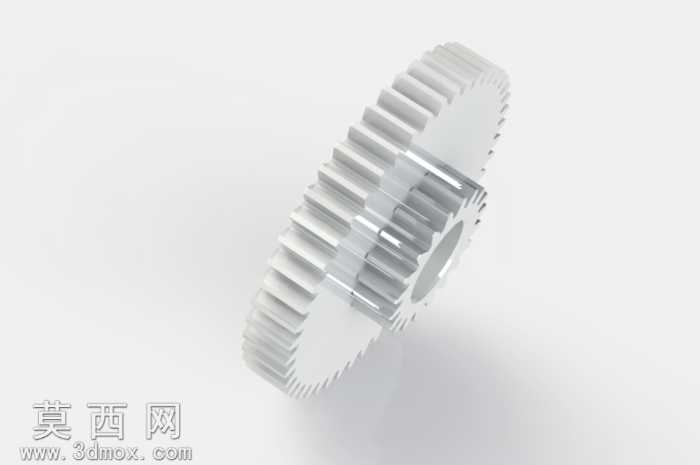

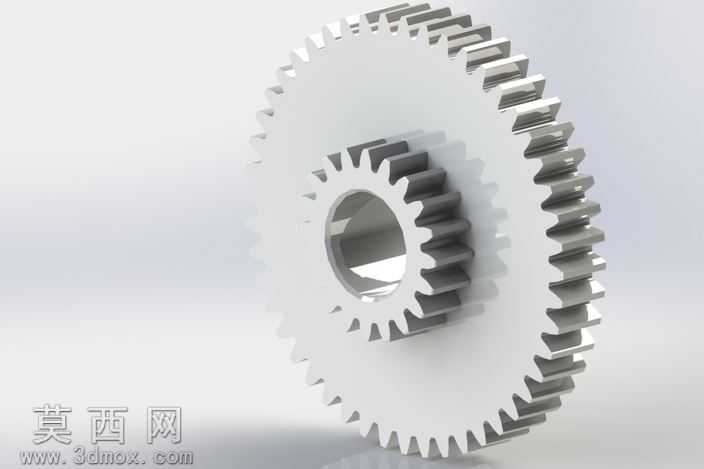

本作品为双联结构变速齿轮三维建模成果，建模过程以机械传动设计规范为核心依据，首先通过参数化建模方式确定齿轮基础参数，径节设定为48DP，分别完成大小两组齿圈的齿形轮廓绘制，基于渐开线齿廓生成逻辑精准计算齿顶圆、齿根圆、分度圆的对应尺寸，保证齿形啮合的精度符合传动要求。建模阶段先构建齿轮的基体结构，中心设置带键槽的安装通孔，用于与传动轴实现周向固定，传递旋转扭矩；大齿圈与小齿圈采用同轴一体化结构设计，省去分体装配的连接结构，既提升了齿轮整体的结构刚性，也减少了传动过程中的装配累积误差，适配变速机构中不同传动比的切换需求。材质设定上选用合金结构钢作为齿轮的模拟材质，渲染阶段为模型赋予金属哑光质感，还原机加工后齿轮表面的细腻金属纹理，对齿面、安装孔内表面做差异化的粗糙度表现，区分精加工面与基体非配合面的视觉效果，同时通过光影渲染突出齿廓的立体形态，清晰展现轮齿的排布规律与结构细节。结构设计层面，两组齿圈的齿数差适配变速传动的速比需求，轮齿的齿向、齿厚参数均经过啮合校验，避免传动过程中出现根切、干涉等问题；齿轮基体的厚度经过强度校核，保证在额定传动载荷下不会出现结构变形，齿根位置做微小圆角过渡处理，降低应力集中带来的断齿风险。整体建模过程严格遵循机械零件设计的标准流程，从参数计算到实体建模，再到细节结构优化，每一步都围绕实际传动场景的使用需求展开，最终完成的模型可直接用于变速机构的装配模拟、运动仿真以及工程出图参考，能够直观展现双联变速齿轮的结构特点与传动逻辑，为机械传动系统的设计验证提供精准的三维数字模型支撑。
