TE施拉克RP421012小型信号继电器结构

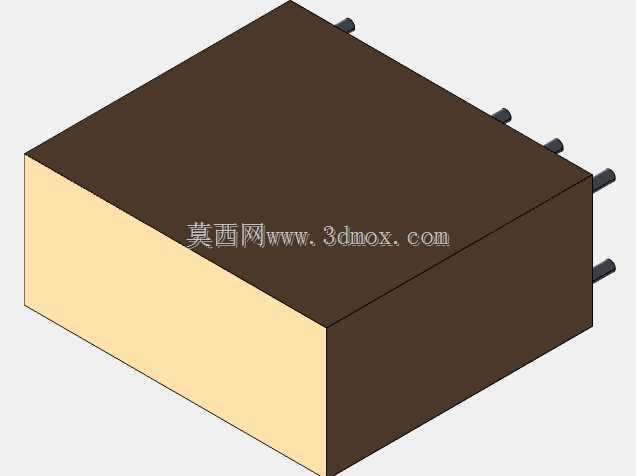

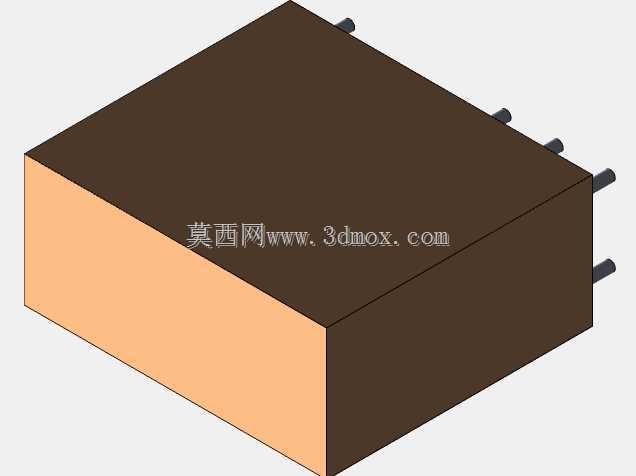

　　在工业控制回路、自动化设备信号采集、低压配电联锁系统里，这类小型电磁继电器是最常见的信号中转与小功率负载驱动元件，日常做设备电气设计时，这类元件的三维建模精度直接影响控制柜布局、PCB板卡安装、线束排布的实际落地效果。这款TE旗下Schrack系列的RP421012型号继电器，采用塑封式长方体主体结构，主体外壳分为深棕色上盖与浅橙色基座两部分，引脚从基座侧端平行引出，整体结构紧凑，没有多余的外露凸起部件，适合在高密度排布的电气安装空间内使用。从实际应用场景来看，这类继电器常被用在PLC输出端的小功率负载扩展、设备安全回路的信号联锁、测试仪器的通道切换、智能家居的弱电控制回路中，能够实现弱电控制强电的电气隔离，

　　避免控制端的低压信号回路直接接入负载侧带来的干扰与损坏风险。做这款元件的三维结构设计时，首先要明确安装边界的约束：引脚的间距、引脚伸出长度、主体的长宽高尺寸必须和实物完全匹配，否则在做PCB布局或者导轨安装座适配时，会出现插装错位、安装干涉的问题。建模过程中，外壳的分模线位置、引脚的直径与折弯角度都需要按照实际样品的尺寸还原，上盖与基座的配合卡扣位置也要做准确的结构表达，方便后续做整机装配的干涉检查时，能够准确判断相邻元件之间的安全间隙。从功能特性上看，这款继电器属于电磁式信号继电器，内部通过线圈得电产生的电磁力带动衔铁动作，实现触点的通断切换，塑封外壳能够阻挡日常使用中的灰尘、潮气进入内部触点区域，

　　提升元件在工业现场复杂环境下的使用寿命，侧出式的引脚设计既适合波峰焊的PCB板安装，也可以搭配对应的继电器底座做导轨式安装，适配不同的设备装配需求。在做设备整体结构设计时，这类元件的周边需要预留足够的散热空间，虽然小信号继电器的工作发热不大，但高密度排布时多个元件的积热会影响触点的接触可靠性，建模时准确还原外形尺寸，就能在布局阶段提前核算相邻元件的间距，避免后期打样时出现元件拥挤、线束无法弯折的问题。另外，这类继电器的外壳边角都做了小圆弧过渡处理，建模时不能直接做直角尖锐结构，否则和实际实物的外形偏差会影响外观评审的判断，引脚的端部要做轻微的倒角处理，匹配实际生产中引脚的加工工艺，也能在虚拟装配时准确模拟插装的导入过程。

　　很多刚入行的结构工程师在做电气元件建模时，容易忽略引脚的位置公差，只做大致的外形轮廓，导致后续输出的安装孔位图纸和实物不匹配，这款继电器的建模严格按照实物的安装尺寸还原，引脚的中心距、引脚相对于基座的位置度都做了准确的约束，不管是做PCB封装设计，还是做继电器底座的适配结构，都可以直接调用参考。在实际的设备维护场景中，这类标准化尺寸的继电器可以直接同规格替换，准确的三维模型也能帮助运维人员提前判断替换元件是否能适配现有安装位，不用现场反复测量比对。从设计思路上来说，这类工业级元件的结构设计优先保证安装兼容性与使用可靠性，外形没有多余的装饰性结构，所有的结构特征都服务于安装固定、电气绝缘、触点防护这几个核心功能，外壳的材质选用阻燃工程塑料，建模时的壁厚也按照实际产品的壁厚做了还原，能够满足结构强度仿真的基础需求，如果后续需要做跌落、振动的仿真分析，这个模型的结构特征也能提供准确的几何参考。
