带运动仿真的蜗轮蜗杆传动结构

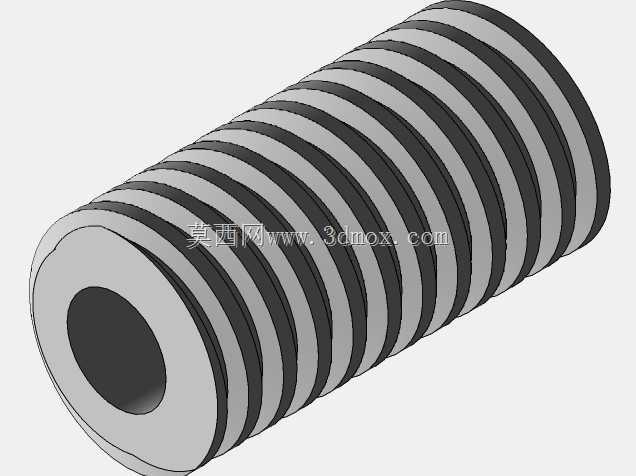

　　这套蜗轮蜗杆传动结构，核心适配交错轴夹角90度的动力传递场景，在轻工输送线、小型自动化分度机构、阀门驱动装置里应用极广，核心作用是在小空间内实现大减速比的动力传输，同时依托蜗杆的自锁特性，在断电或无动力输入时避免输出端反转，保障设备停机状态下的位置稳定性。从结构设计逻辑来看，蜗杆采用阿基米德齿形设计，齿面导程角经过匹配计算，和蜗轮的渐开线齿面形成线接触啮合，相比普通齿轮传动的点接触形式，啮合区的接触应力更低，同等模数下能传递更大的扭矩，同时传动过程更平稳，啮合冲击和运行噪音远低于同减速比的圆柱齿轮组。设计过程中首先明确了安装边界：蜗杆两端预留标准轴颈用于装配深沟球轴承，轴承位的轴肩高度严格符合轴承安装的定位要求，

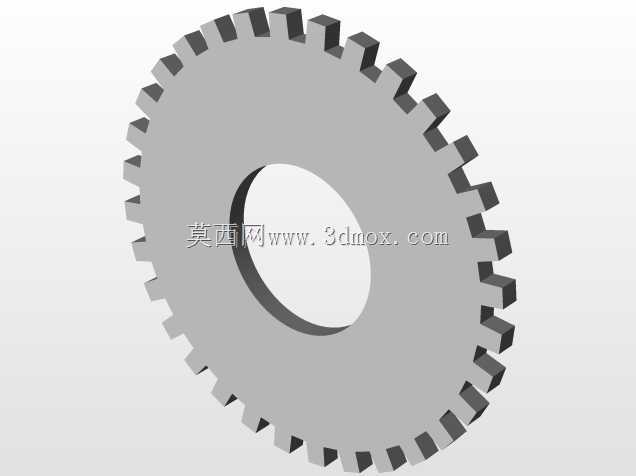

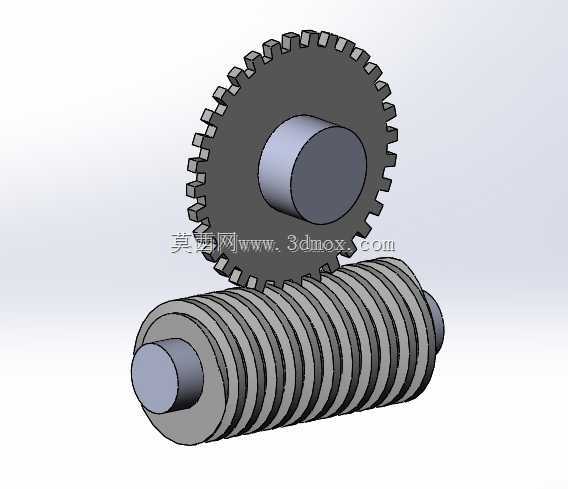

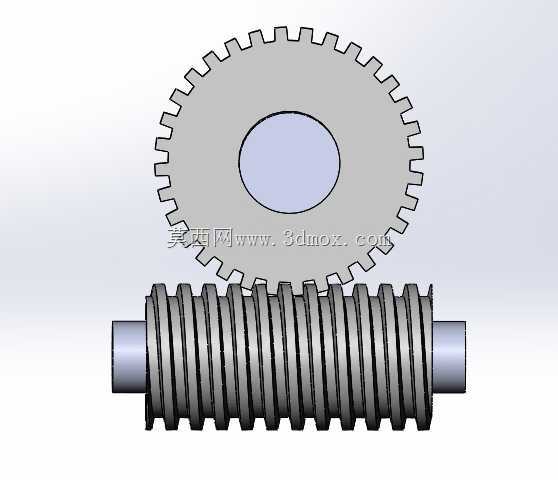

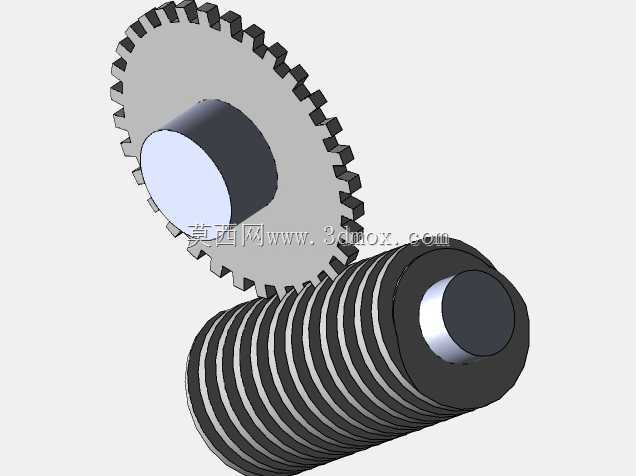

　　避免轴承内圈受力不均；蜗轮中心设置通孔，可通过平键与输出轴连接，蜗轮的齿顶圆、齿根圆尺寸和蜗杆的中心距经过公差匹配，保证啮合侧隙处于合理区间，既不会因为侧隙过大导致传动回程超差，也不会因为侧隙过小出现卡滞、齿面磨损加剧的问题。在运动特性设计上，这套结构的运动仿真覆盖了从蜗杆输入到蜗轮输出的完整传动过程，可直观观察到单头蜗杆每旋转一周，蜗轮对应转过一个齿距的运动关系，能直接验证传动比的准确性，同时可观察啮合过程中齿面的接触位置变化，排查是否存在齿根干涉、齿顶刮擦的设计问题。实际应用中，这类蜗轮蜗杆结构常被集成在小型减速单元里，给转盘类设备提供分度动力，或者用在需要手动微调的机构上，依靠自锁特性固定调整后的位置，不需要额外增加制动部件。

　　设计时还考虑了装配工艺性：蜗杆和蜗轮的轴向位置可通过两端的轴承端盖调整，装配时可通过垫片厚度微调啮合接触斑的位置，让齿面接触区域处于齿高中间位置，最大化齿面承载能力，避免偏载导致的局部齿面过早磨损。外形尺寸上，整体结构径向尺寸紧凑，轴向尺寸可根据安装空间调整蜗杆的轴伸长度，不需要额外改动啮合核心参数，适配不同设备的安装空间要求。和普通圆柱齿轮减速结构相比，这套蜗轮蜗杆结构单级就能实现10-60的大减速比，不需要多级齿轮排布，整体占用的安装空间更小，适合安装位置受限的小型设备。在运动仿真的设置上，结构给蜗杆添加了旋转驱动副，蜗轮添加了随动旋转副，啮合处添加了实体接触约束，可真实模拟传动过程中的载荷传递，

　　能直接用于验证传动过程是否存在卡顿、干涉，也能给后续的扭矩校核、寿命计算提供直观的运动参考。实际选型时，这类结构可根据传递扭矩的大小调整模数、齿宽参数，当前展示的结构属于小载荷场景下的设计，适配输入功率不超过0.5kW的传动场景，可直接用于小型自动化设备的动力传输单元，也可作为教学演示结构，直观展示交错轴传动的运动原理。
