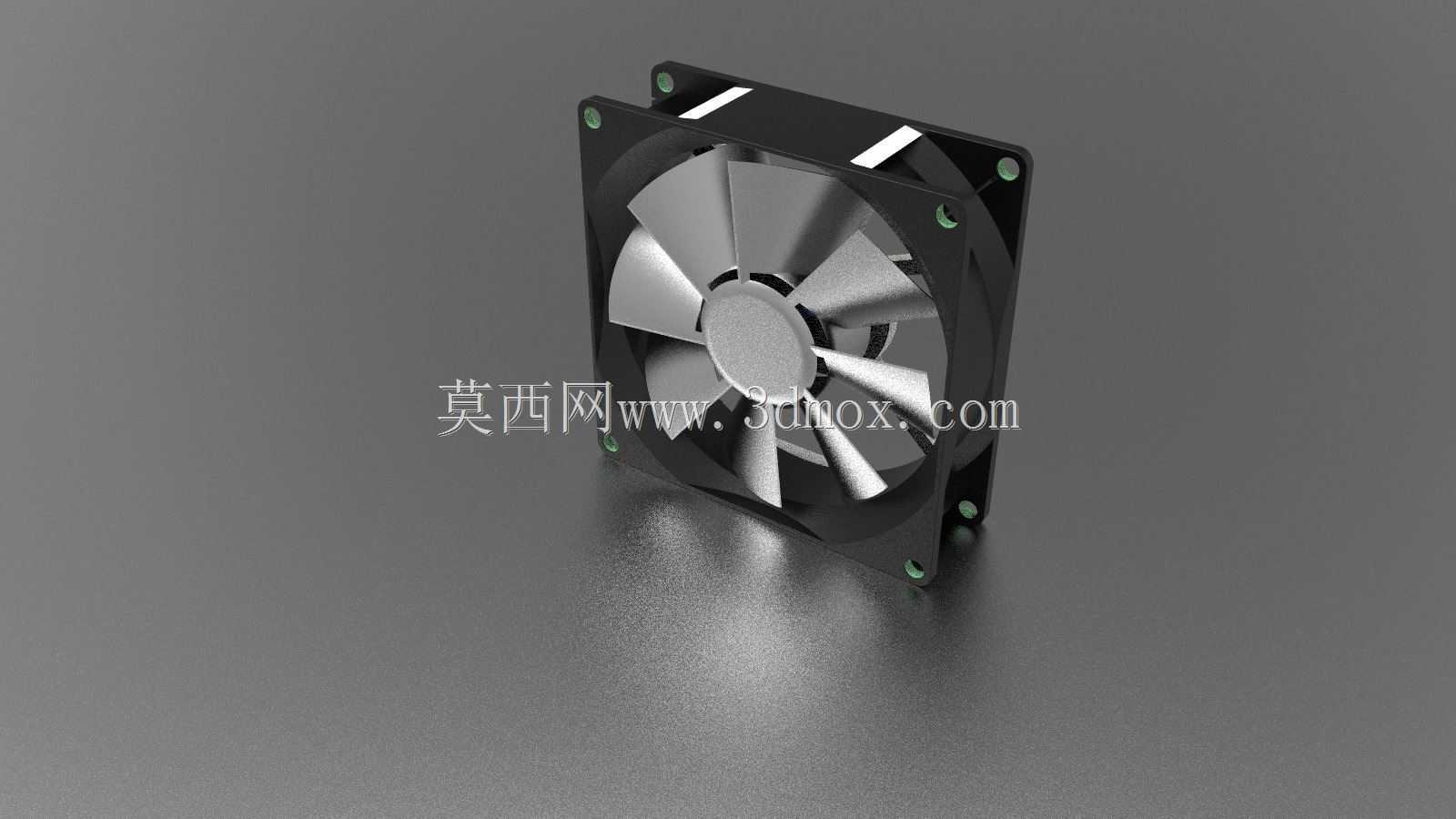

电脑CPU外壳轴流散热风扇结构设计

　　日常做消费电子散热结构选型时，这类CPU外壳风扇是台式机风冷散热方案里最基础的通用部件，除了直接搭配CPU散热器使用，也常被改装到工控机箱、小型服务器、桌面投影设备的通风位做主动排风，甚至不少DIY玩家会把同规格风扇挪去给显卡显存、硬盘仓做辅助散热，适配场景覆盖了绝大多数需要小空间强制对流的电子设备散热位。从实际功能逻辑来看，这个部件的核心作用是通过叶轮旋转带动定向气流，把CPU工作时传导到散热鳍片上的热量快速带离热源区域，避免处理器因积热触发降频保护，相比水冷散热结构，这类轴流风扇的结构可靠性更高，没有漏液风险，日常维护只需要定期清理扇叶积灰就能长期稳定运行，对使用环境的容错率也更高，哪怕是多尘的工业现场环境，只要做好进风过滤，

　　连续运行数万小时都不会出现结构故障。做这个风扇的三维结构设计时，首先要卡准行业通用的安装孔位边界，目前消费级CPU散热用的80mm、92mm、120mm规格风扇都有统一的孔距标准，四个安装角的固定孔位必须严格对齐通用散热器的安装柱位置，孔位周边做了加厚的凸台结构，避免锁自攻螺丝或者穿橡胶减震钉时出现塑料壳体开裂的问题。扇框部分采用方正的外框设计，四个边角做了小尺寸的圆弧过渡，既不会和周边的内存插槽、主板散热装甲产生安装干涉，也能保证扇框和散热鳍片贴合时不会出现漏风缝隙，扇框的内壁和叶轮外缘之间预留了0.8mm到1.2mm的安全间隙，既避免叶轮高速旋转时蹭到框壁产生异响，也不会因为间隙过大导致气流回流损失风压。

　　叶轮部分采用七片后掠式曲面叶片设计，叶片的曲率从叶根到叶梢做了连续的变角度过渡，叶根位置的安装角更大，能在旋转时带动更多中心区域的气流，叶梢位置的角度收窄，降低切割空气时产生的湍流噪音，叶片和中心轮毂的连接位置做了加厚的圆角过渡，避免长期高速旋转时叶片根部出现应力断裂，轮毂中心预留了标准的电机安装位，适配通用的直流无刷电机尺寸，电机的供电线从扇框侧边的走线槽引出，不会被旋转的叶轮剐蹭。设计过程中还要考虑实际安装的兼容性，扇框的厚度控制在25mm的通用规格，不管是装在塔式散热器上还是机箱排风位，都不会和主板上的其他 tall 元件产生空间冲突，四个安装角的位置预留了橡胶减震钉的安装槽，安装时可以通过橡胶件隔断风扇旋转产生的振动传递，

　　避免振动传导到机箱钣金上产生共振噪音。扇框的进风侧做了一圈凸起的导流边，能引导进风气流更平顺地进入叶轮区域，减少进风侧的涡流损失，出风侧的框边做了平切处理，能和散热鳍片的表面完全贴合，让吹出的气流全部穿过鳍片缝隙，提升热交换效率。从结构强度角度考虑，整个扇框和叶轮都采用耐温的工程塑料材质，能承受CPU散热区域长期60到80摄氏度的工作温度，不会因为长期高温出现壳体变形、叶片翘曲的问题，安装孔位的内嵌铜套设计（部分高规格版本）也能避免多次拆装后孔位磨损导致风扇固定松动。做三维建模的时候，要把所有的安装边界、配合间隙都做参数化关联，比如调整叶轮直径的时候，扇框的内径、安装孔的位置会自动同步更新，方便快速衍生不同尺寸规格的同系列风扇模型，叶轮的曲面部分要做曲率连续性检查，避免曲面出现褶皱导致实际开模后叶片动平衡不达标，建模时还要预留电机的走线空间、轴承的安装位，确保后续结构评审时不会出现装配干涉的问题。实际选型搭配时，这类风扇的固定方式不需要额外的定制支架，直接用通用的橡胶减震钉或者自攻螺丝就能固定在绝大多数标准散热结构上，替换成本极低，哪怕是旧设备的风扇损坏，用户也能自行采购同规格产品完成更换，不需要专业的维修工具。
