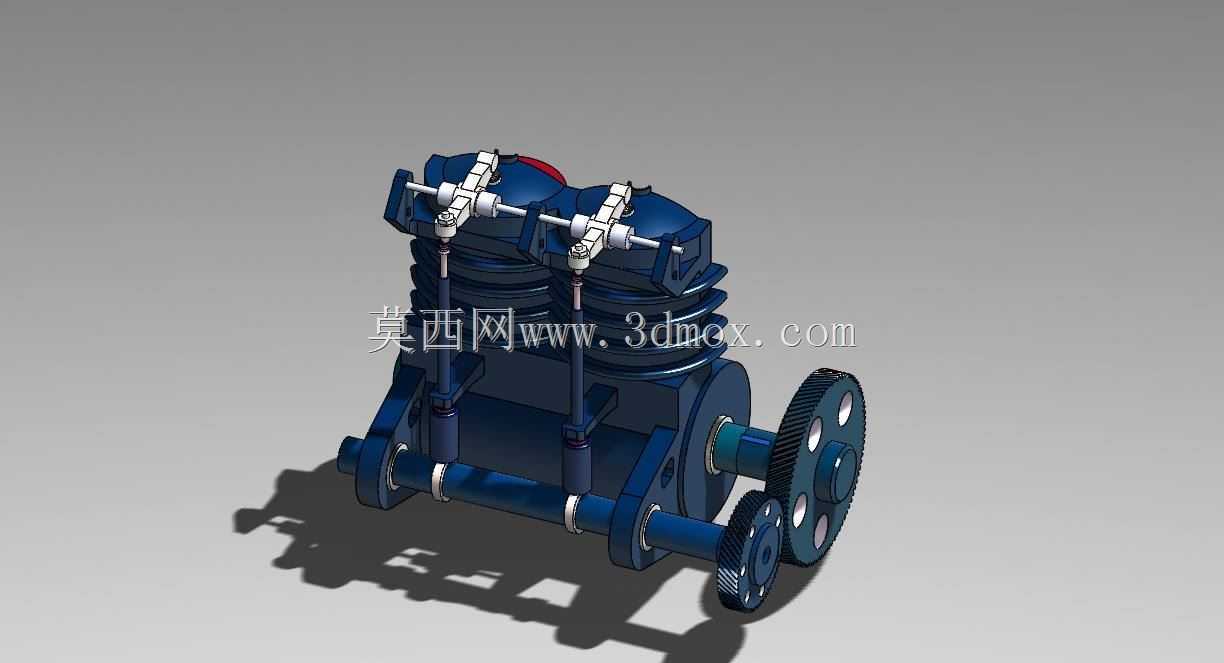

直列双缸内燃动力机构三维结构

　　这款直列双缸动力结构，常作为小型通用动力单元适配在便携发电机组、园林作业机械、小型农用机具以及轻型摩托类载具上，核心作用是将燃油燃烧产生的热能通过曲柄连杆机构转化为旋转机械能，为配套设备提供持续稳定的动力输出。从结构布局来看，两个气缸采用直列并排的布置方式，相比单缸结构，曲轴每旋转一圈就有一次做功行程，动力输出的平顺性有明显提升，同时整机的横向尺寸控制更为紧凑，对于安装空间局促的小型设备来说适配性更强。

　　设计过程中首先要确定的是缸心距参数，这个尺寸直接决定了整机的宽度边界，过小的缸心距会导致缸体壁厚不足，运行过程中出现缸体变形、散热不良的问题，过大则会无端增加整机重量，还会拉长曲轴的支撑跨距，提升曲轴的挠度变形风险。这款结构的缸心距取值兼顾了缸体结构强度与整机紧凑性要求，缸体周边预留了足够的散热鳍片布置空间，风冷工况下也能保证持续运行时的缸温控制在合理区间。

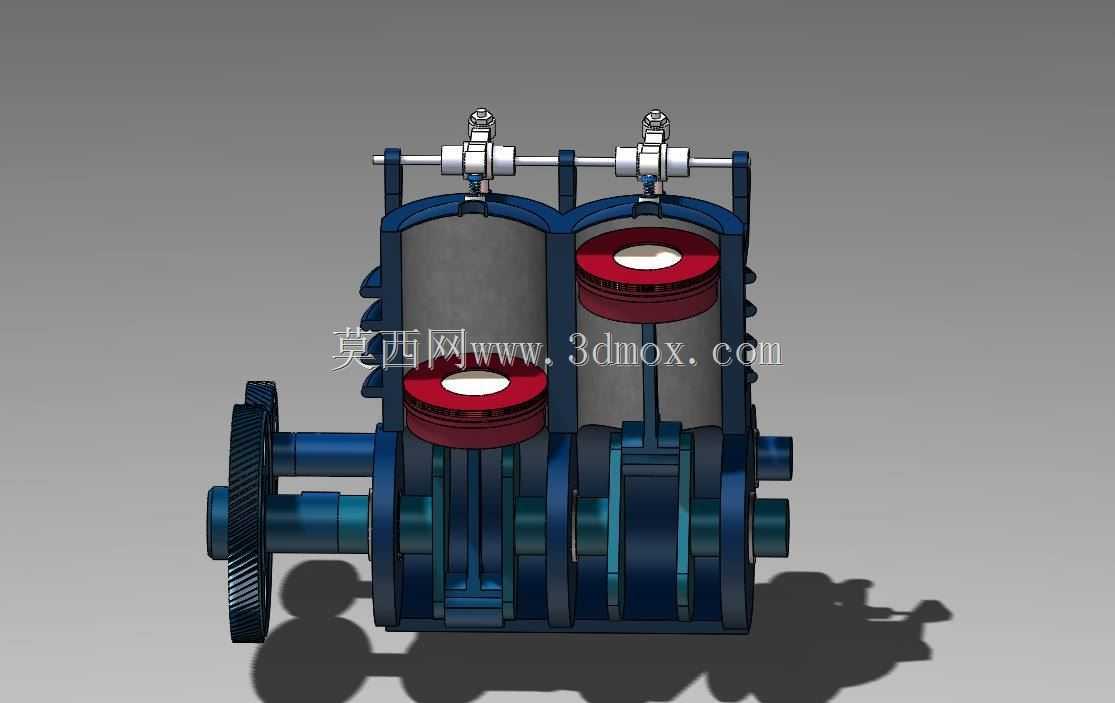

　　曲柄连杆机构的配气相位是设计中的核心要点，两个气缸的曲柄销呈180度夹角布置，能够保证两个活塞的运动方向始终相反，可抵消大部分一阶往复惯性力，降低整机运行时的振动幅度，减少配套设备的减震结构设计压力。曲轴的输出端集成了传动齿轮组，除了末端的动力输出齿轮外，还设置了凸轮轴驱动齿轮，用来驱动顶置的配气机构，齿轮的模数选取经过扭矩校核，能够承受做功行程瞬间的冲击载荷，同时齿轮啮合间隙控制在合理范围，既避免热胀卡滞，也能减少啮合异响。

　　配气机构采用顶置气门布置，进排气门的开启升程与相位角经过匹配，能够保证气缸内的换气效率，在额定转速区间内保证充足的进气量，让燃油燃烧更为充分。气门驱动组的挺柱、推杆、摇臂结构都做了轻量化处理，降低运动件的往复惯量，减少高转速下的气门弹簧负载，提升配气机构的运行可靠性。

　　从安装边界来看，整机的底部设置了四个集成式安装支脚，支脚的安装孔位间距符合小型通用动力的通用安装尺寸规范，不需要额外制作过渡安装板就可以直接适配多数通用动力配套设备的机架。曲轴输出端的轴伸尺寸、键槽规格也匹配通用离合器、皮带轮的安装标准，用户在做配套选型时不需要额外做轴的改装，降低二次适配的成本。

　　整机的润滑结构采用飞溅润滑方案，曲轴箱底部预留了油池空间，曲轴运转时带动连杆大头的油勺击打机油，将机油飞溅到缸壁、轴承、齿轮等需要润滑的摩擦副表面，这种润滑方案结构简单，不需要额外设置机油泵、油道等复杂结构，降低了整机的故障点，对于小型动力来说维护难度更低，日常使用只需要定期检查油位、更换机油即可。

　　做装配校验的时候，需要重点确认活塞在上止点时的气门间隙，避免活塞与气门发生运动干涉，同时要核对齿轮组的正时标记，保证配气相位与点火时刻的匹配度，一旦正时错位，会出现动力不足、回火甚至活塞顶气门的严重故障。另外活塞环的开口间隙也要控制在合理范围，间隙过大会导致气缸密封不足、机油窜烧，间隙过小则会在热机状态下出现活塞环卡滞，引发拉缸故障。

　　从结构的动画演示逻辑来看，完整还原了从曲轴旋转带动活塞往复运动、凸轮轴驱动气门开闭的完整运动循环，能够直观展示四冲程循环下进气、压缩、做功、排气四个行程的部件配合关系，对于初学者理解内燃机的工作原理有很强的参考价值，也可以作为小型动力设备选型时的结构参考，提前核对安装尺寸、动力输出参数与配套设备的匹配度。
