自行车螺旋弹簧式减震阻尼构件

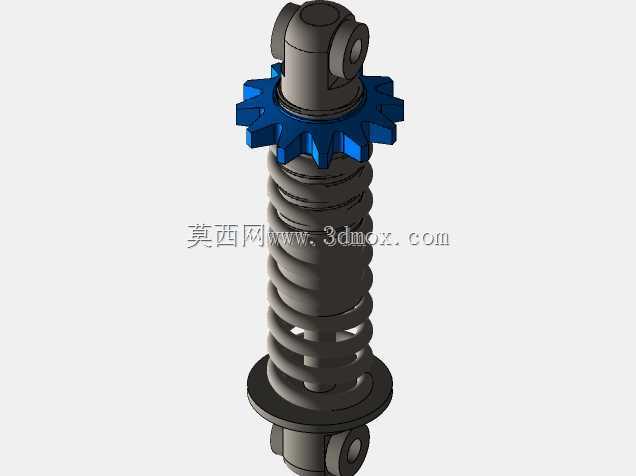

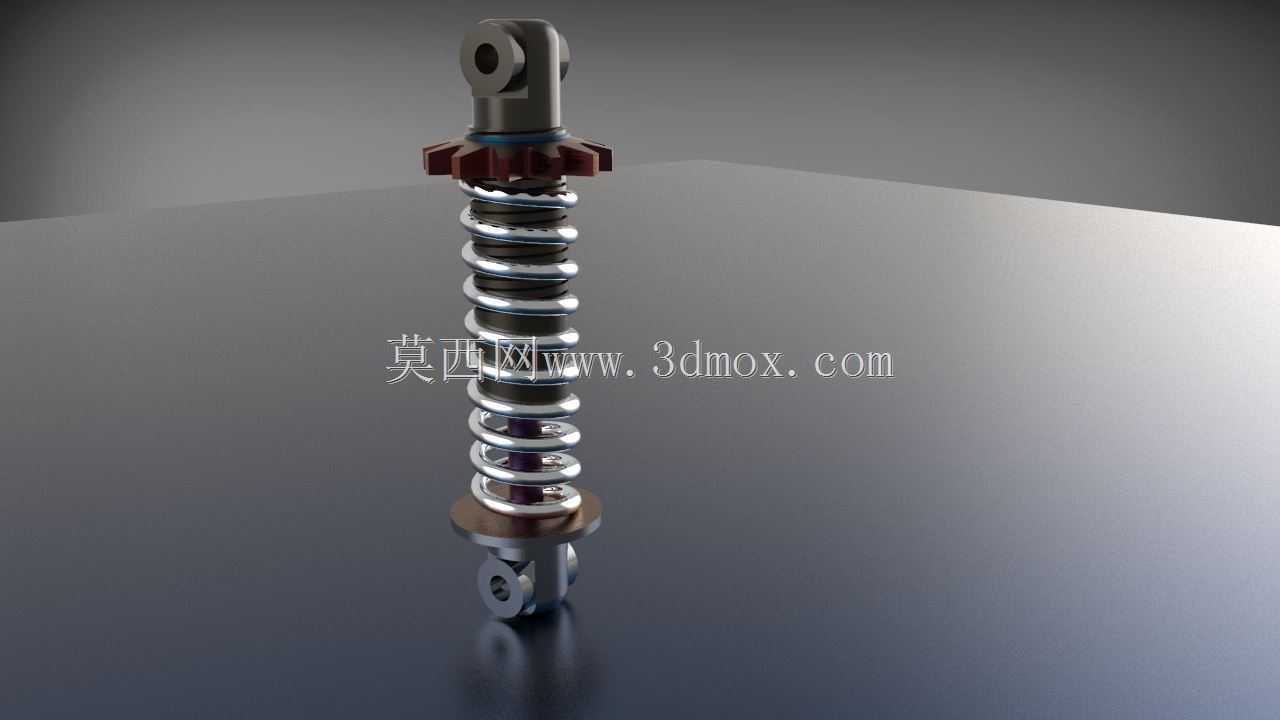

　　日常通勤代步、山地越野骑行场景中，路面传递的颠簸冲击会直接作用在车架与骑乘者之间，这类螺旋弹簧结构的减震构件，核心作用就是通过弹性形变吸收冲击能量，削弱轮组端传递上来的高频振动，避免刚性冲击直接传导至车架五通、座管位置，既提升骑乘过程的舒适度，也能减少颠簸带来的车架焊缝疲劳损伤，延长整车使用寿命。从结构拆分来看，整套构件分为四个核心组成部分，分别承担不同的功能：顶端的连接吊耳用于和车架后上叉或者前叉肩盖位置铰接，吊耳的内孔尺寸匹配标准自行车安装销轴的公差范围，安装时可以绕销轴小幅转动，适配减震压缩过程中的角度偏移，避免安装位出现卡滞别劲的问题；中部的螺旋压缩弹簧是核心弹性元件，弹簧的线径、圈数、节距经过匹配调校，

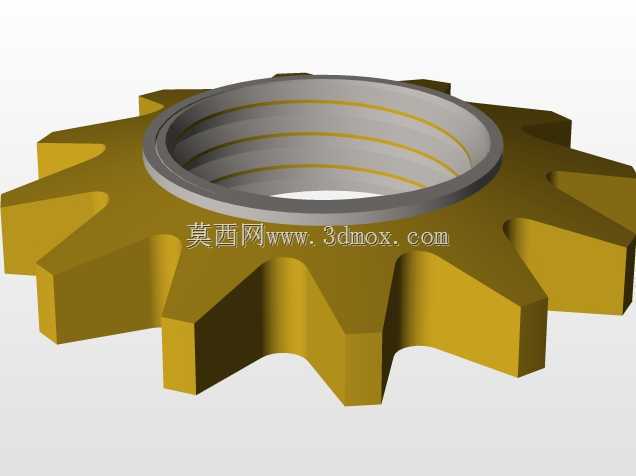

　　预压状态下就能提供足够的初始支撑力，应对骑乘者自重带来的静态压缩，遇到路面凸起冲击时，弹簧沿轴向压缩蓄能，冲击过后复位释放能量，整个压缩行程的弹簧刚度保持线性区间，不会出现突然变硬或者过软打底的问题；下端的底座用于承托弹簧底端，同时集成了下连接吊耳，和轮组侧的摇臂或者叉脚位置铰接，底座上设置的限位凸台可以卡住弹簧外圈，避免弹簧压缩过程中出现径向偏移脱出；配套的调节螺母旋合在顶杆的外螺纹段，转动螺母就可以调整弹簧的预压缩量，以此适配不同体重骑乘者的支撑需求，也能根据骑行路面的颠簸程度调整减震的软硬反馈，螺母侧面加工有防滑齿槽，徒手就能完成调节，不需要额外专用工具。设计过程中首先要确定安装边界尺寸，

　　上下吊耳的中心距在自由状态下要匹配对应车型的安装位开档尺寸，压缩到极限行程时的最小中心距要留出足够安全余量，避免弹簧压并后出现刚性撞击；顶杆的表面粗糙度要控制在合理范围，降低弹簧伸缩过程中的摩擦阻力，同时表面做防锈处理，应对雨天骑行、泥水飞溅的使用环境，避免锈蚀导致弹簧卡滞。弹簧的两端都做了磨平处理，保证和上端调节螺母端面、下端底座端面完全贴合，受力时不会出现偏载，避免弹簧局部应力集中出现断裂。这类减震构件多用于硬尾山地车的后减震改装、折叠代步车的前减震结构，也有部分休闲电动自行车采用同款结构作为后避震部件，相比阻尼油结构的减震器，纯弹簧结构的维护成本更低，结构简单可靠性高，不需要定期更换阻尼油，也不存在油封漏油的失效风险，

　　适合日常通勤、轻度越野的使用场景。建模过程中需要重点关注弹簧的螺旋线参数匹配，要保证弹簧在最大压缩量时的圈间间隙大于安全值，避免压并时产生金属撞击噪音，同时上下吊耳的铰接孔同轴度要控制在公差范围内，安装后不会出现运动干涉；顶杆的行程长度要略大于弹簧最大压缩量，保证弹簧压缩到极限时顶杆不会脱出底座导向孔。实际装车测试时，需要验证不同载荷下的压缩行程，体重偏大的骑乘者可以通过旋转调节螺母增加弹簧预压量，避免过小坑就出现打底的情况，体重偏轻的骑乘者可以适当降低预压量，提升减震的灵敏度，过滤细小的路面颠簸。整个构件的所有棱角位置都做了圆角过渡，没有尖锐的毛刺凸起，安装和调节过程中不会划伤手部，外露的金属表面都做了对应的表面处理，弹簧表面做喷塑或者电泳处理，提升耐锈蚀能力，吊耳、底座、螺母这些结构件做镀锌或者发黑处理，兼顾防锈和外观质感。
