台式机下压式CPU风冷散热结构设计

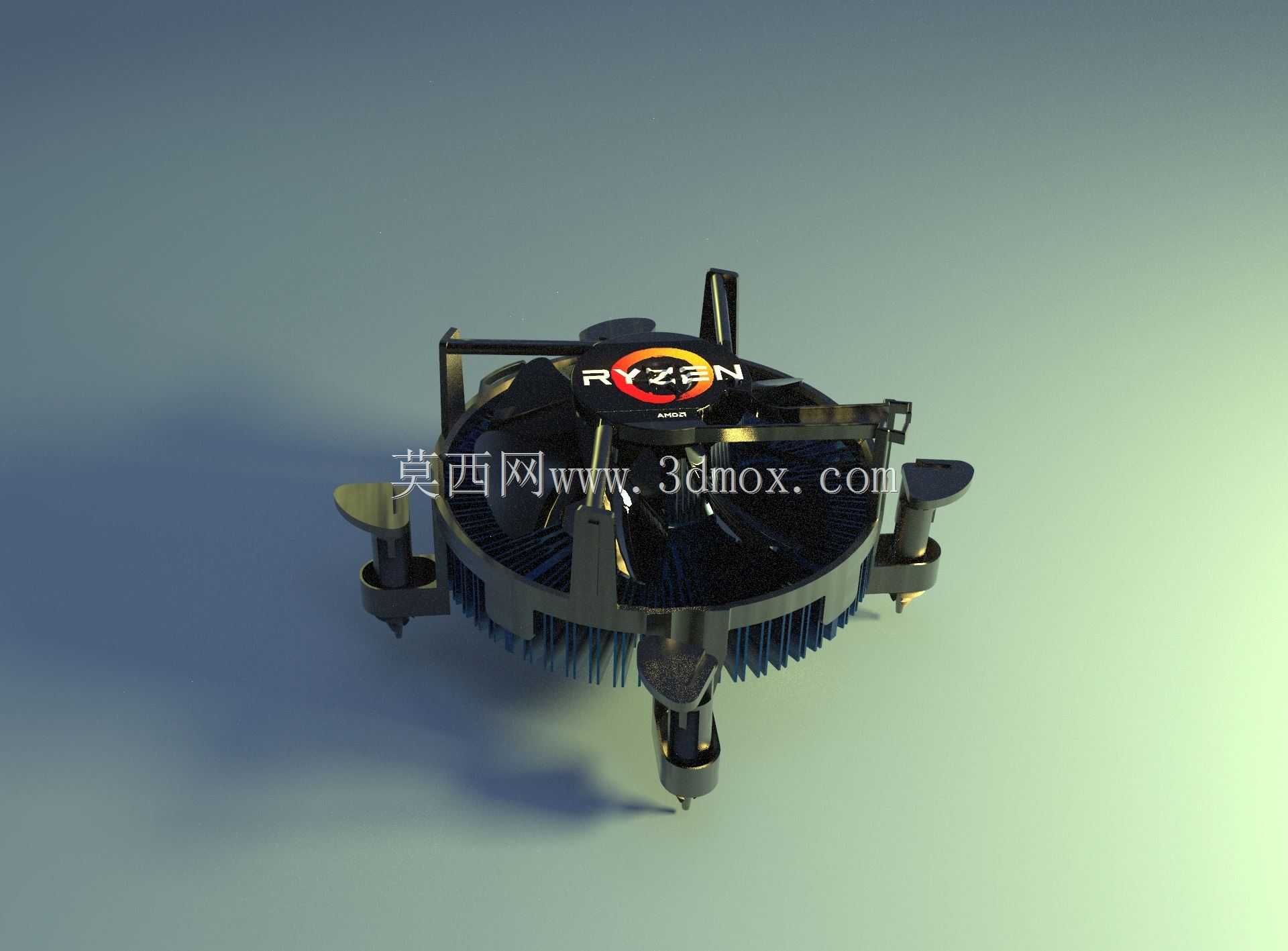

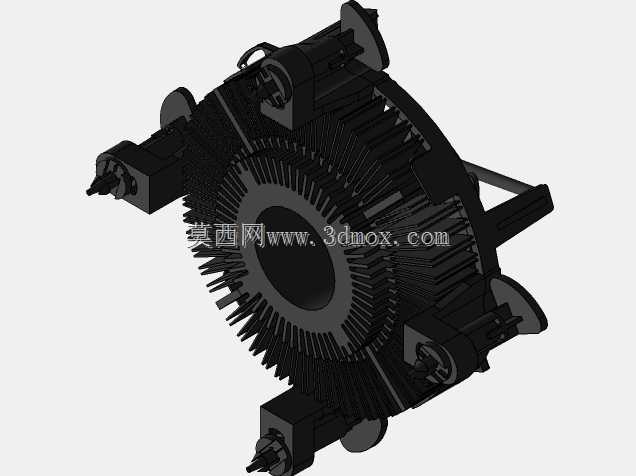

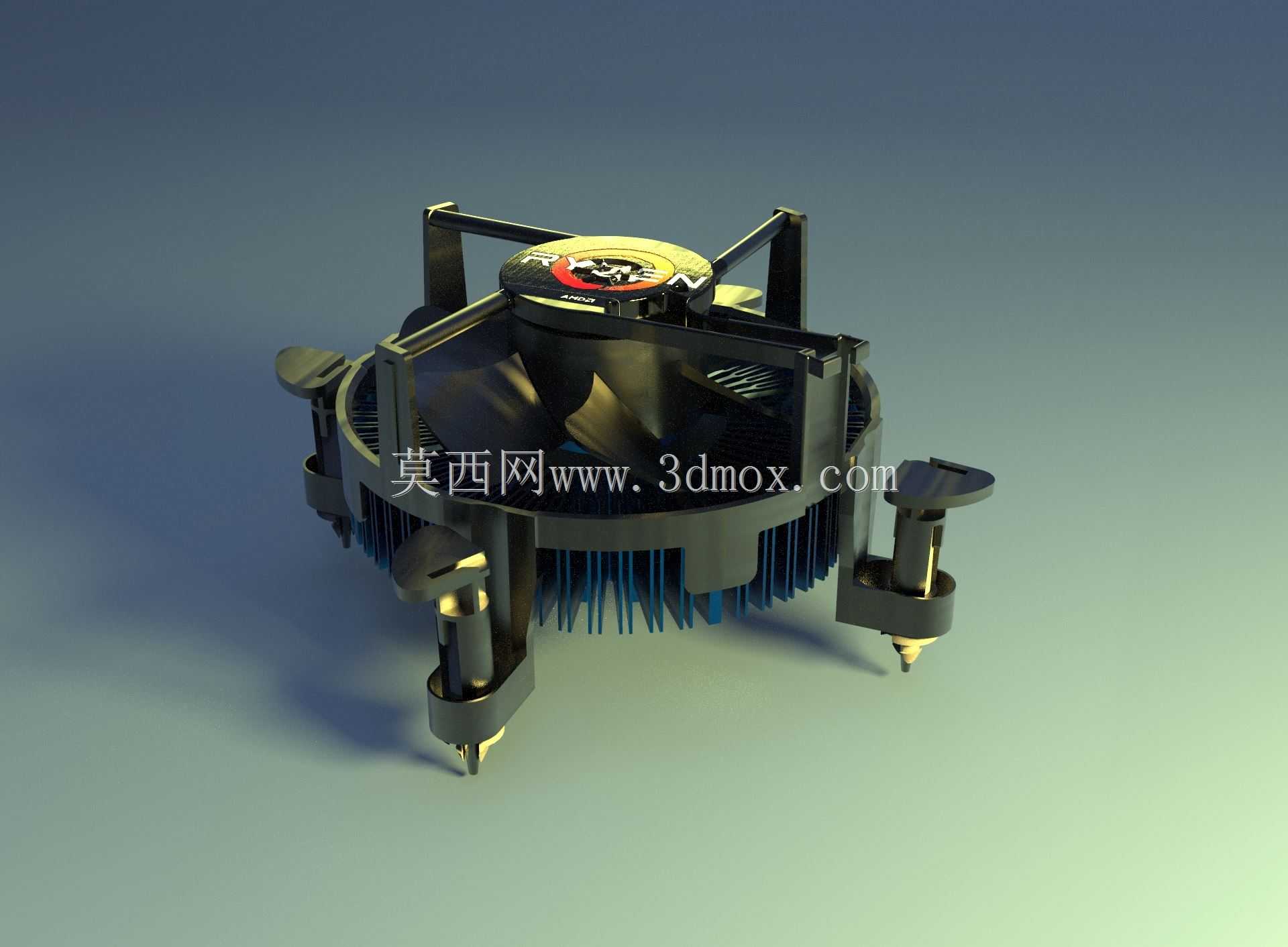

日常桌面级台式计算机的CPU散热场景中，下压式风冷散热器是适配小尺寸机箱、ITX板型平台的核心散热部件，这类产品的设计需要同时兼顾散热效率、安装兼容性、运行噪音控制等多维度的工程需求，不能单纯追求鳍片面积或者风扇转速的参数堆叠。这款下压式CPU冷却器采用中心轴流风扇搭配环形放射状鳍片的结构布局，风扇吹出的气流可以垂直向下覆盖CPU核心区域，同时向四周扩散，兼顾CPU周边供电模块、内存颗粒的辅助散热，这是塔式侧吹散热器无法实现的场景优势，尤其适合主板元件布局紧凑、机箱内部风道空间有限的装机场景。从结构设计逻辑来看，这款散热器的底座采用平整接触设计，能够与CPU顶盖形成充分贴合，减少接触热阻，鳍片采用密集薄型铝片冲压成型，通过扣合结构与中心底座连接，保证热量可以快速从底座传导至全部鳍片表面，配合风扇产生的强制对流带走热量。安装结构采用四脚卡扣式设计，四个带弹性缓冲的固定脚对应主板CPU插槽周边的标准安装孔位，安装时不需要额外的背板固定，按压卡扣即可完成锁定，弹性结构可以提供恒定的压紧力，既保证底座与CPU顶盖紧密接触，又不会因为压力过大损坏CPU核心或者PCB板。外形尺寸方面，这款散热器的整体高度控制在较低区间，能够适配多数小机箱的CPU散热限高要求，横向外轮廓不会超出标准CPU插槽的周边安全边界，不会干涉带高散热马甲的内存安装，也不会与主板上的CPU供电散热片产生位置冲突。风扇部分采用九叶曲面扇叶设计，扇叶的倾斜角度经过优化，在相同转速下可以产生更大的风压，同时降低扇叶切割气流产生的紊流噪音，扇框采用一体化注塑成型，结构强度足够支撑风扇长期高速运转，中心的马达位置做了凸起避让设计，不会与鳍片产生摩擦。这类下压式散热器的实际使用场景覆盖日常办公台式机、家用娱乐主机、轻度创作工作站等不需要极限超频的平台，不需要复杂的安装流程，日常维护时只需要清理鳍片缝隙的积灰即可保证散热效率，相比水冷散热结构没有漏液风险，长期使用的可靠性更高。在建模过程中需要重点关注固定卡扣的行程尺寸、鳍片的间距参数、扇叶与扇框的配合间隙，这些细节直接决定了产品生产后的装配精度与实际使用表现，比如卡扣的弹性行程如果设计过短，会导致压紧力不足，底座与CPU之间出现缝隙抬升温度，行程过长则会导致安装困难，甚至压坏主板元件。
