NEMA23规格球形电机适配安装转接板

　　在中小型自动化传动模组、桌面级数控设备、轻载工业机械手的动力端搭建场景里，不同安装接口的电机与负载端安装基准不匹配是结构设计阶段经常遇到的问题，这款适配转接件正是针对537a327型号球形电机与NEMA23标准安装界面的衔接需求设计，解决两类安装基准的孔位、定位止口、轴向间隙不匹配的问题，无需对原有设备安装面做二次扩孔、铣削加工，就能完成动力单元的可靠固定。

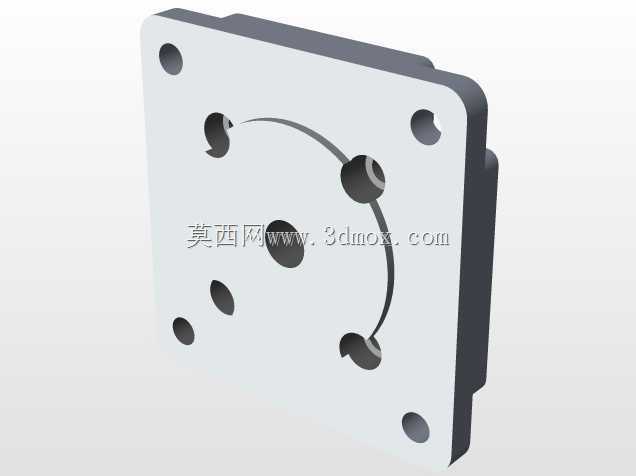

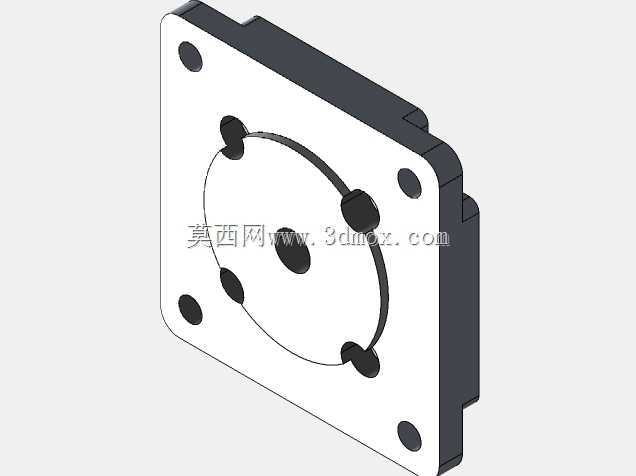

　　从实际安装边界来看，该转接件采用方形法兰式主体结构，四个角位设置对应NEMA23标准的贯通安装孔，孔位中心距严格遵循NEMA23安装规范，可直接适配市面上符合该标准的电机安装座、滑台端面、设备安装立板，不需要额外调整安装孔位位置。转接件朝向球形电机的一侧，设置了与电机端定位凸台完全契合的圆形定位止口，止口周边均匀分布四个对应电机安装孔的沉头过孔，沉头深度经过精确核算，安装后螺丝头部不会突出转接件平面，避免与相邻的传动部件、走线空间产生干涉。

　　设计阶段优先考虑了安装后的同轴度精度，转接件的两个安装端面平面度控制在合理公差范围内，定位止口与方形法兰安装基准的同轴度公差满足伺服级传动的精度要求，避免电机输出轴与负载端产生偏心，减少运转过程中的额外径向载荷，延长轴承等核心传动部件的使用寿命。转接件的主体厚度经过刚度校核，在电机满扭矩输出的工况下，不会产生影响传动精度的形变，同时尽可能压缩轴向安装尺寸，适配安装空间局促的紧凑型设备布局。

　　从功能特性上看，该转接件除了完成孔位转接的基础作用外，还承担了安装基准转换的功能，球形电机本身的安装界面与常规步进、伺服电机的NEMA标准界面存在差异，通过该转接件的过渡，可直接复用现有成熟的NEMA23规格安装支架、同步轮座、联轴器配套方案，大幅缩短设备改型、动力单元替换的设计周期，减少非标定制安装结构的重复建模、出图工作量。在实际设备维护场景中，当原有动力单元需要替换为该款球形电机时，不需要拆解原有设备的安装基座，仅需加装该转接件即可完成替换，降低现场改造的加工成本与停机时间。

　　结构细节上，转接件的所有安装孔边缘都做了微小的倒角处理，既去除了机加工产生的毛刺，也能在安装时起到导向作用，方便快速对位穿设螺丝。朝向设备安装面的一侧没有多余的凸台结构，可完全贴合安装基准面，保证安装后的接触刚度，避免长期运转后出现连接松动。转接件中部的镂空区域对应球形电机的输出端避让空间，尺寸足够容纳电机端的输出轴、接线端凸起部分，不会与电机本体产生装配干涉，同时适当的镂空也能减轻转接件自身重量，降低动力端的额外负载。

　　在三维建模过程中，该零件的特征搭建完全遵循实际机加工的工艺顺序，先构建方形基体，再依次完成定位止口、安装孔、沉头、倒角、避让槽的特征绘制，所有特征的参数都可直接用于工程图导出与机加工编程，不需要做额外的特征修正。对于从事非标自动化结构设计、小型数控设备开发的工程师来说，该模型可直接调用到装配体中，完成动力端的装配干涉检查、安装空间校核，不需要从零开始绘制转接件结构，能有效提升设计效率，同时模型的尺寸参数完全匹配实际零件的安装要求，不会出现虚拟装配与实际安装不符的问题。

　　在不同的应用场景下，该转接件可搭配不同长度的安装螺丝使用，当安装面为铝型材、薄钢板等较薄的基准结构时，可选用带防松垫圈的短螺丝直接锁紧；当需要在转接件与安装面之间增加减震垫、调整垫片时，也可更换对应长度的螺丝，适配不同的安装间隙调整需求。转接件的材质适配范围较广，实际加工时可根据负载工况选用铝合金、碳钢或者工程塑料材质，模型的结构特征不需要做修改即可适配不同材质的加工工艺，满足不同成本、不同负载等级的使用需求。
