整体硬质合金直柄立铣刀结构设计

　　在常规金属切削加工场景中，立铣刀是数控铣床、加工中心、普通铣床设备上完成平面铣削、沟槽加工、台阶面切削、复杂型腔仿形加工的核心执行刀具，这款直柄整体硬质合金立铣刀的设计，完全围绕通用机加工场景的实际装夹、切削需求展开，没有多余的装饰性结构，所有几何特征都服务于切削稳定性与装夹可靠性。从安装边界来看，这款刀具采用标准直柄结构，柄部直径公差严格匹配弹簧夹头、液压刀柄、强力刀柄的通用装夹范围，柄部长度预留了足够的拉钉避让与装夹夹持长度，不会出现装夹时干涉刀柄内部结构、或者夹持长度不足导致加工振刀的问题，刀具总长度控制在常规立式加工中心Z轴行程的安全范围内，不需要额外调整机床软限位即可完成装夹使用，

　　刃部长度的设计兼顾了常规深度沟槽的加工需求，同时避免了刃长过长导致的刀具刚性下降问题。从切削功能设计上，刀具的螺旋槽采用等螺旋角结构设计，槽型的抛光处理能够保证切屑在切削过程中顺利排出，不会出现切屑堵塞在槽内导致崩刃、工件表面划伤的问题，端刃设计过中心结构，能够直接完成轴向进给的钻削动作，不需要提前预钻工艺孔即可完成斜向进刀、螺旋下刀的加工动作，适配型腔加工的常见走刀路径，刀具的刃口做了微小钝化处理，能够在加工钢件、铸铁类材料时减少刃口的微崩损，提升刀具的连续切削寿命，外周刃的倒锥设计严格控制在微米级公差范围内，既可以减少刀具加工时与工件已加工表面的摩擦，又能保证加工面的垂直度与尺寸精度，不会出现锥度超差的问题。在实际生产应用中，

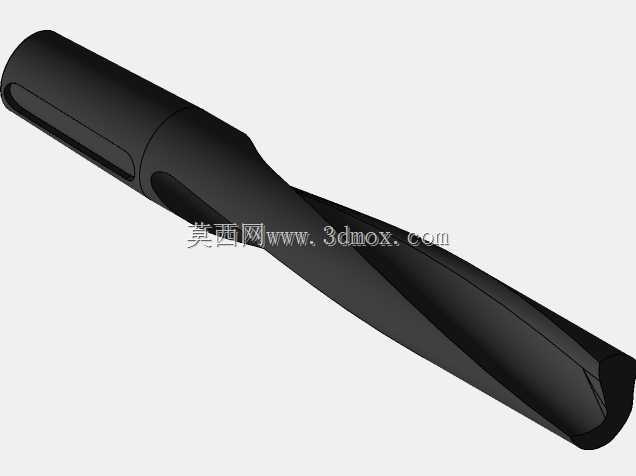

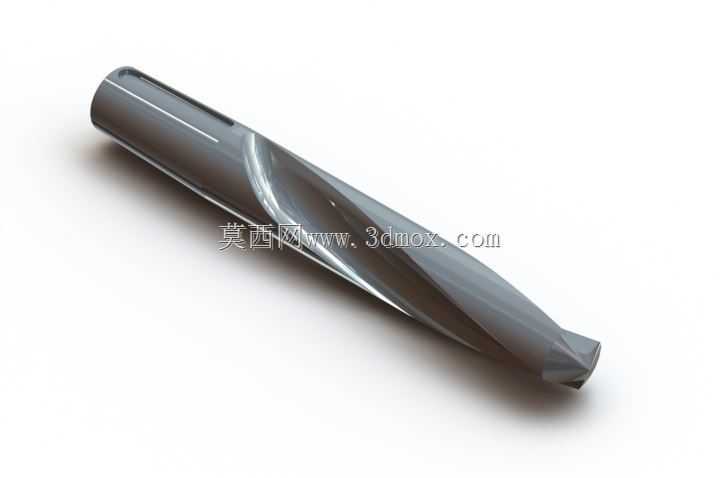

　　这类立铣刀可以覆盖普通碳钢、合金结构钢、灰铸铁、球墨铸铁等常见金属材料的粗加工、半精加工工序，在模具制造、通用机械零件加工、汽车零部件铣削等场景都有广泛应用，粗加工时可以搭配大切深、中等进给的切削参数，快速去除毛坯余量，半精加工时可以通过提高转速、降低进给量的参数搭配，获得较好的表面光洁度，减少后续精加工的余量预留。从建模设计的逻辑来看，整个模型的构建完全遵循实际刀具的生产工艺顺序，首先通过旋转特征构建刀具的整体基体轮廓，之后通过螺旋扫描特征切除出排屑槽的基本形状，再对刃口、端刃、后角等切削几何特征做精准的切除与倒角处理，柄部的装夹基准面做了平面特征构建，方便实际使用时搭配侧固式刀柄完成锁紧，所有的过渡圆角都做了应力释放处理，

　　避免刀具在高速切削时应力集中导致的断刀风险，模型的几何公差完全对标实际量产刀具的检验标准，没有出现建模时的特征错位、曲面不光顺的问题，能够直接用于刀具装配模拟、加工路径仿真、机床运动干涉检查等工作，也可以作为刀具选型时的三维参考模型，核对装夹尺寸与加工范围是否匹配现场的工艺需求。在设备适配性上，这款刀具不需要额外的过渡套或者非标刀柄，只要是夹持范围匹配的常规铣削设备都可以直接装夹使用，不管是小型台式铣床做轻型切削，还是大型龙门加工中心做重型铣削，只要匹配对应的切削参数，都能保证稳定的切削状态，刀具的重心与柄部轴线完全重合，做了动平衡的结构优化，在高转速切削场景下也不会出现过大的离心振动，能够保证加工表面的质量，同时减少主轴轴承的额外磨损。
