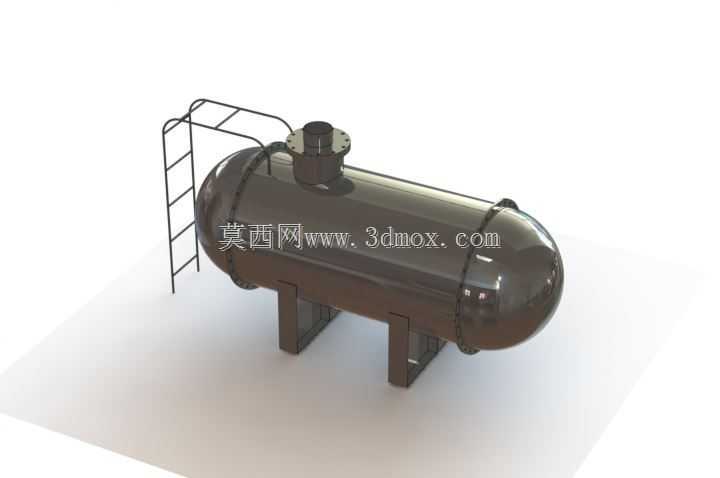

卧式带爬梯法兰接口钣金储水罐体

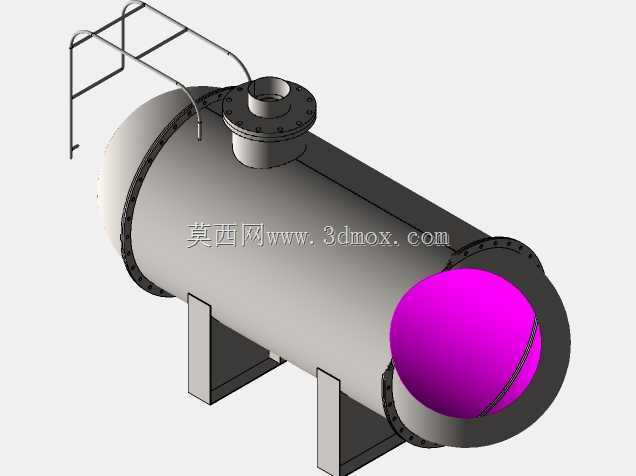

　　在工业现场的循环水系统、小型生产供水单元以及实训教学的钣金结构实操场景中，这类卧式储水罐体是十分常见的承压储水构件。不同于立式储罐的占地逻辑，卧式布局的罐体能够在高度受限的厂房夹层、设备旁侧预留空位完成布设，不需要额外预留过高的竖向操作空间，对于车间内管线排布复杂、竖向空间被通风管道、电缆桥架占用的场景适配性更强。罐体主体采用等径圆筒加两端椭圆封头的钣金拼焊结构，椭圆封头的曲率设计充分考虑了内部盛水后的承压应力分布，避免直角转角处出现应力集中导致的焊缝开裂问题，相比平盖封头的结构，在同等壁厚条件下能够承受更高的静水压力，减少长期使用过程中封头变形渗漏的概率。罐体顶部设置的带螺栓孔法兰接口，是整个罐体的核心外接点位，

　　既可以作为进水口对接厂区供水管网，也可以根据工艺需求加装呼吸阀、液位计组件或者人孔结构，法兰盘的螺栓孔采用均布排布，能够适配常规标准规格的管道法兰对接，不需要现场额外进行配钻加工，降低现场安装的适配成本。罐体侧方配套的直爬梯结构，采用圆钢弯折焊接成型，爬梯的踏步间距控制在操作人员抬脚舒适的区间，爬梯上端通过焊接支架与罐体侧壁固定，下端延伸至距离安装地面预留足够操作余量的高度，方便运维人员攀爬至罐体顶部完成阀门操作、液位检查或者顶部组件的维护作业，爬梯与罐体侧壁之间预留了足够的脚部放置空间，避免攀爬时脚部与罐壁发生剐蹭。罐体下方的两组对称式支腿，采用钢板折弯成型的箱型结构，相比单片钢板支腿的抗扭、抗弯折性能更强，

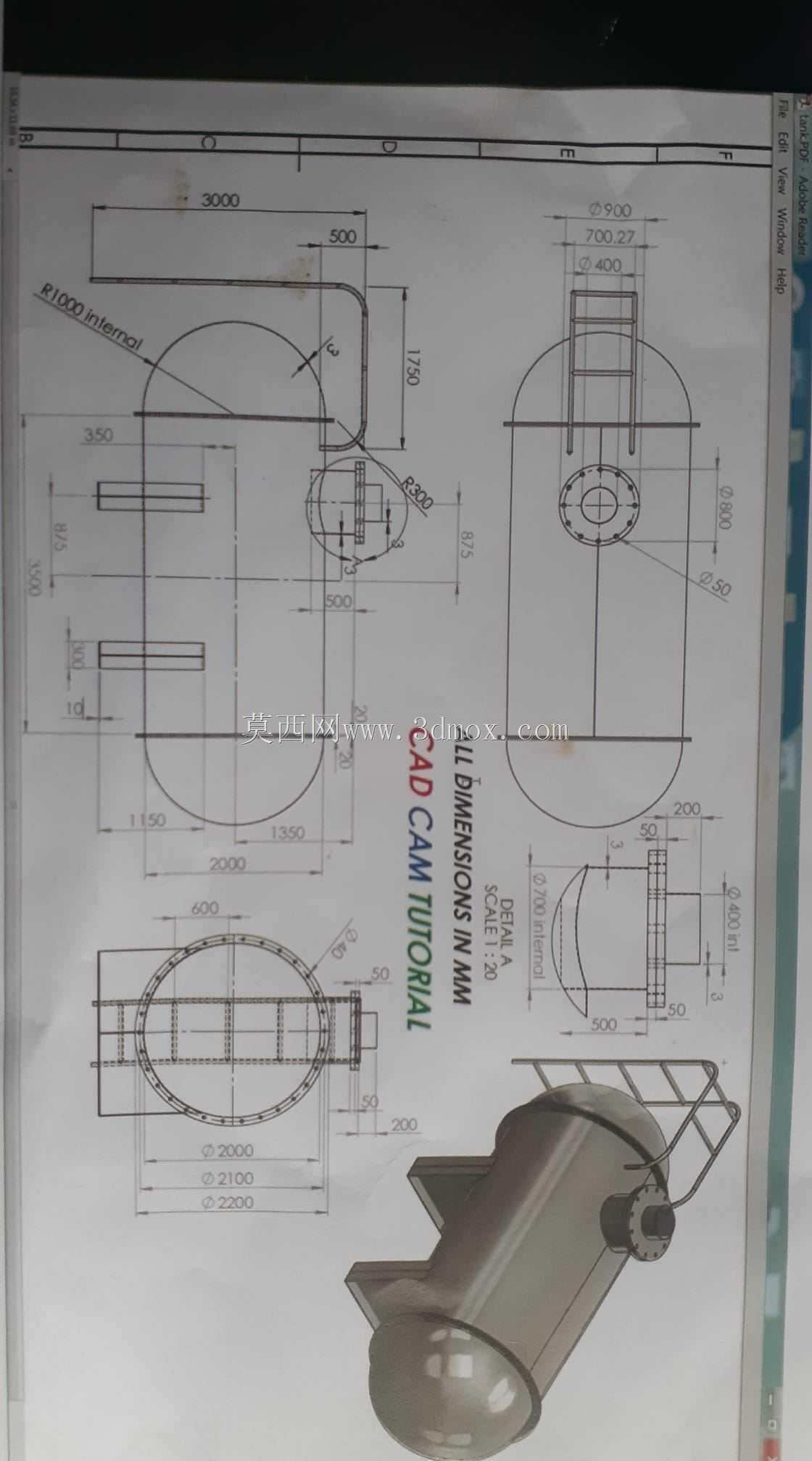

　　支腿与罐体底部的接触位置采用贴合罐壁弧度的弧形焊接面，增大焊接接触面积的同时，能够将罐体盛满水后的总重量均匀传递到支腿结构上，避免局部应力过大导致罐壁凹陷；支腿底部预留了与安装基础锚固的螺栓孔位，安装时可以通过膨胀螺栓或者化学锚栓与混凝土基础固定，防止满载状态下罐体出现移位或者侧翻风险。从钣金加工的角度来看，整个罐体的拆分逻辑充分考虑了常规钣金加工设备的加工能力，圆筒部分采用标准钢板卷圆后纵向焊缝焊接，椭圆封头采用冲压成型后与圆筒环缝拼接，所有外露的焊缝位置都预留了后续打磨、防腐处理的作业余量，爬梯、支腿这类附属构件都可以通过常规的切割、折弯、焊接工序完成加工，不需要特殊的定制加工设备，既适合批量生产制造，

　　也适合作为钣金从业者的实操训练样件，帮助从业者理解容器类钣金件的拆分逻辑、焊缝排布设计以及安装结构的匹配思路。在实际安装布设时，需要注意罐体安装基础的水平度偏差控制，避免两支腿受力不均导致长期使用后支腿变形，同时罐体周边要预留足够的操作空间，尤其是爬梯侧方不能堆放杂物遮挡攀爬通道，顶部法兰接口的外接管线要设置独立的支撑结构，避免管线重量全部压在法兰接口上导致焊缝开裂。这类罐体的盛水容积可以根据圆筒段的长度灵活调整，在不改变封头、支腿、爬梯以及顶部接口结构的前提下，仅调整圆筒段的下料长度就可以适配不同储水量的使用需求，具备较强的结构拓展性，能够覆盖从小型实训装置到中小型生产供水单元的不同使用场景。
