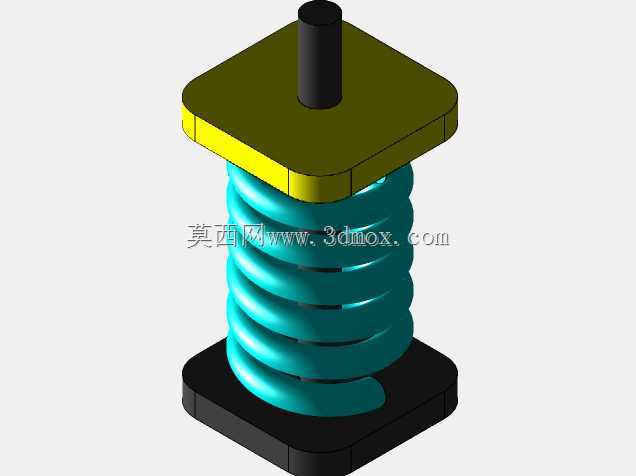

带安装座导向柱的等距装配缓冲弹簧结构

　　这类带上下安装座与中心导向柱的弹簧结构，在工业设备的缓冲隔振场景中应用十分广泛，常见于自动化生产线的工位缓冲、小型冲压设备的减震支撑、物流输送线的端部止挡缓冲，以及部分工装夹具的压紧复位结构中。不同于裸露的无导向弹簧，该结构通过中心导向柱约束弹簧的径向窜动，避免弹簧在反复压缩回弹过程中出现偏斜、卡滞甚至侧向脱出的问题，在存在侧向载荷的工况下能大幅提升弹性组件的运行稳定性。

　　从功能特性来看，上下两块方形安装座为弹簧提供了平整的安装基准面，座体边缘做了圆角过渡处理，既可以避免安装过程中锐边划伤操作人员，也能减少应力集中导致的座体开裂风险。上安装座中心伸出的导向柱长度匹配弹簧的最大压缩行程，当弹簧被压缩至极限位置时，导向柱不会顶触下安装座，同时能全程限制弹簧的径向偏移量，保证弹性力始终沿轴向输出。弹簧本身采用等距螺旋结构设计，螺距均匀，在有效行程内刚度保持线性，受力压缩时各圈变形量一致，不会出现局部应力集中导致的过早疲劳失效。

　　设计这类结构时，首先要结合实际工况的载荷大小选定弹簧的线径、中径与有效圈数，确保弹簧的额定载荷满足使用需求，同时预留15%左右的压缩余量，避免长期处于极限压缩状态影响使用寿命。上下安装座的尺寸需要匹配设备的安装空间，方形座体的边长要略大于弹簧的外径，保证弹簧端部能完全贴合座面，不会出现悬空段；安装座上可根据实际安装需求开设螺栓过孔或者定位销孔，方便与设备主体快速固定。中心导向柱与上安装座采用同轴设计，导向柱的外径要小于弹簧内径1-2mm，间隙过小会导致弹簧伸缩时与导向柱摩擦产生异响与磨损，间隙过大则无法起到有效的径向约束作用。

　　在安装边界方面，该结构的整体外形轮廓由方形安装座的边长与弹簧自由状态下的总高度决定，选型时需要确认安装位置的平面尺寸能容纳安装座，同时预留足够的垂直空间满足弹簧的伸缩行程。安装时要保证上下安装座的平面平行度偏差控制在允许范围内，避免弹簧出现偏载；导向柱的表面粗糙度要达到相应要求，减少弹簧伸缩过程中的摩擦阻力。下安装座与弹簧接触的平面可根据需求设置浅定位槽，对弹簧下端进行径向限位，进一步提升结构的抗侧向载荷能力。

　　实际应用中，这类结构的维护成本较低，弹簧作为易损件可单独更换，无需整体替换上下安装座与导向柱，能有效降低设备的后期运维成本。在需要恒定缓冲力、对弹簧运行稳定性要求较高的工位，这种带导向与安装座的弹簧结构相比普通裸弹簧，可靠性提升十分明显，能有效减少因弹簧偏斜、卡滞导致的设备故障停机时间。等距螺距的设计也让弹簧的弹力计算更为简便，结构设计人员在选型时可直接通过标准弹簧的刚度参数核算压缩量与弹力的对应关系，无需额外进行复杂的非线性力学计算，能缩短结构设计的周期。
