带自动重置功能的ESP系列编程适配模块

　　在嵌入式物联网开发的日常工作场景里，ESP系列芯片的程序烧录是绕不开的基础环节，不少开发者都遇到过手动触发复位、手动切换boot模式的繁琐操作，尤其是批量烧录固件或者频繁调试代码的时候，反复按动开发板上的复位、boot按键不仅效率低下，长期操作还会造成按键机械磨损，影响硬件使用寿命。这款适配ESP8266、ESP8285、ESP32全系列芯片的编程适配模块，核心设计目标就是解决这类实操痛点，通过板载的自动编程控制电路，实现固件烧录过程中的自动复位与boot电平自动切换，全程无需人工干预按键操作，和常用的nodemcu开发板的自动下载逻辑保持一致，能大幅降低开发调试阶段的重复操作量。

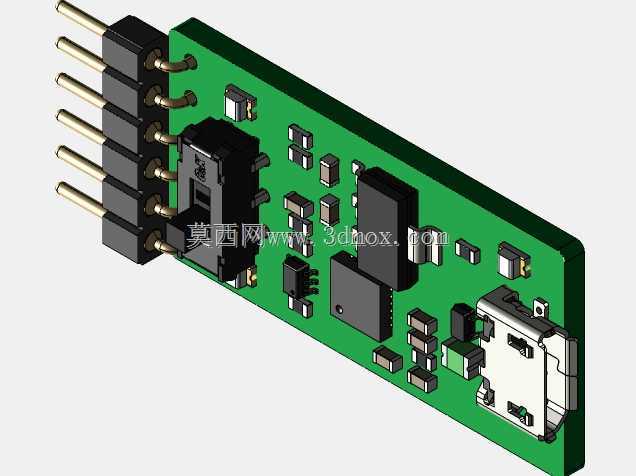

　　从结构设计层面来看，整个模块采用长条形PCB布局，板身宽度控制在常规排针适配的尺寸范围内，一侧引出标准间距的直插排针，排针引脚定义完全匹配ESP系列芯片的烧录接口定义，排针采用弯脚焊接工艺，既可以直接插在面包板上使用，也能通过杜邦线和目标板连接，适配不同的接线场景。板载的USB接口采用Micro USB规格，和市面上绝大多数安卓设备的数据线通用，不需要额外配备专用连接线，接口位置做了边缘加固设计，避免频繁插拔导致的焊盘脱落问题。

　　电路布局上，模块将自动复位控制电路、电平转换电路、ESD防护电路做了分区排布，高压区和信号区做了清晰的隔离，减少信号串扰影响烧录稳定性。板上的复位控制芯片紧贴排针侧放置，缩短控制信号到输出引脚的走线长度，降低信号传输过程中的衰减，保证复位信号的边沿陡峭度，避免出现复位不彻底导致的烧录失败问题。电源部分预留了滤波电容阵列，在USB供电波动的情况下也能输出稳定的3.3V供电电压，适配不同电脑USB口供电能力不一致的场景，不会因为供电不足出现芯片识别异常。

　　安装边界方面，整个模块的板身厚度和常规PCB板一致，排针伸出长度满足面包板插接深度要求，同时不会因为排针过长导致模块在桌面上放置不稳，板上的滑动开关设置在板身中部位置，手指拨动时不会碰到周边的阻容元件，开关的档位手感清晰，能明确区分供电通断状态。模块四角没有预留固定孔，本身定位为便携调试工具，不需要螺丝固定，日常使用时直接通过接线连接即可，重量控制在十余克，外出携带调试时不会增加过多负重。

　　实际使用场景中，这款适配器不仅能满足个人开发者日常代码调试的烧录需求，也适合小批量固件烧录的生产场景，不需要额外改造目标板的复位电路，直接通过排针连接就能实现自动烧录，相比手动按键操作，烧录效率能提升一倍以上，同时避免人工操作时按错按键、按键时机不对导致的烧录失败问题。板载的状态指示灯能直观显示电源、烧录、通讯状态，出现接线错误时能快速排查问题，不需要借助额外的万用表测量引脚电平。

　　在设计思路上，这款模块没有追求多余的附加功能，所有电路设计都围绕稳定烧录、便捷操作两个核心点展开，去掉了不必要的扩展接口，把板身尺寸控制到最小，同时兼顾元件排布的散热需求，长时间连续烧录时板上元件不会出现过热情况，工作稳定性经过多场景验证。接口定义完全兼容市面上主流的ESP系列开发板，不需要额外查阅引脚定义文档，拿到手按照常规接线方式就能直接使用，降低了使用者的学习成本。
