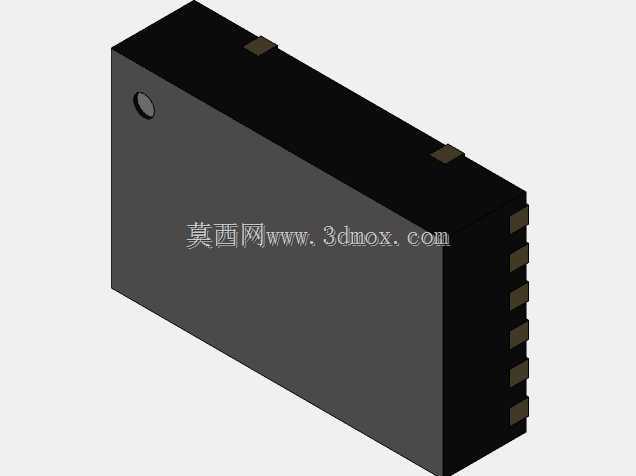

　　在便携式消费电子、工业手持终端、小型储能模组这类依赖锂电池供电的设备开发中，剩余电量的精准计量一直是电源管理链路里容易被忽略但直接影响终端使用体验的核心环节，BQ27441-G1这类集成式库仑计芯片，就是承担这一计量功能的核心器件。不同于传统靠电压阈值粗略估算电量的方案，这款器件通过实时采集电池回路的充放电电流，结合内置的电池模型算法，能够在宽温度区间、不同放电倍率下输出误差控制在极小范围的剩余电量数据，避免设备出现电量跳变、突然关机这类影响使用可靠性的问题。从三维结构呈现的细节来看，这款芯片采用紧凑型贴片封装设计，整体为规整的长方体塑封本体，本体一侧排布多颗引脚，用于和PCB板实现焊接连通，引脚的间距、伸出长度都严格遵循对应封装的工业标准，在做PCB Layout的时候，只需要按照封装尺寸预留对应的焊盘位置，不需要额外做结构避让。本体顶面设置的两个小型定位凸点，是生产环节用于视觉定位、防反装的结构设计，在SMT贴片加工时，贴片机可以通过识别这两个凸点的位置，快速判断芯片的摆放方向，避免反向焊接导致的器件烧毁。本体侧面预留的圆形标记点，是封装本体的1脚标识位，结构设计人员在做器件封装建模的时候，需要将这个标识点和引脚定义的1脚位置对应，确保原理图符号、PCB封装、三维模型三者的引脚序号完全匹配，避免后续生产出现焊接错误。在实际的设备结构设计中，这类表贴电量计芯片通常布置在电池连接器附近的PCB区域，

　　一方面可以缩短电流采样回路的走线长度，减少大电流走线带来的采样误差，另一方面也便于结构设计时统一规划器件的高度空间——这款芯片的整体塑封高度较低，在做便携式设备的内部堆叠时，只需要预留对应高度的净空区域，不需要额外做下沉式PCB设计或者结构避让槽，能够有效压缩整机的厚度尺寸。安装边界方面，芯片本体的长宽尺寸公差控制在表贴器件的标准范围内，焊盘外侧预留的维修空间只需要满足常规返修台的操作要求即可，不需要额外预留过大的空间，对于内部空间紧张的可穿戴设备、小型手持检测仪器来说，这种紧凑的封装设计能够大幅提升PCB的面积利用率。从功能设计的角度来看，这款器件将采样电阻、电量计算算法都集成在芯片内部，不需要外部额外搭配高精度采样电阻，

　　既减少了外围器件的BOM成本，也降低了PCB走线带来的采样干扰，结构设计时不需要考虑外围采样电阻的布置空间，进一步简化了电源管理区域的堆叠难度。在工业手持设备的应用场景中，这类电量计还需要配合设备的宽温工作要求，其塑封本体的材料选用耐温等级符合工业级应用要求的环氧树脂，在-40℃到85℃的工作温度区间内，本体不会出现形变、引脚开焊的问题，能够适应户外作业、低温仓储这类相对严苛的使用环境。做三维建模的时候，需要重点还原引脚的共面度参数、本体的拔模斜度、定位凸点的相对位置，这些细节直接影响后续结构干涉检查、SMT焊盘设计的准确性，如果建模时忽略了引脚的厚度或者凸点的高度，在做整机装配干涉检查的时候，就可能出现模型显示无干涉，

　　但实际生产时芯片和上方屏蔽盖、结构筋位发生碰撞的问题。另外，芯片本体表面的丝印标识位置在建模时也需要准确还原，便于生产环节的来料检验、维修环节的器件识别，避免出现丝印位置和实际器件不符导致的检验误判。在小型储能模组的应用中，这类电量计通常和电池保护板集成在一起，由于保护板通常会被封装在电池包的塑料外壳内部，芯片的高度尺寸直接影响电池包的整体厚度，建模时准确还原本体的最大高度，能够帮助结构设计人员精准控制电池包外壳的内部空间，避免出现外壳合模时压到器件的问题。不同于插件式的计量器件，这种全表贴封装的器件在做抗震设计时，只需要确保焊盘的设计满足对应的抗剪切强度要求即可，不需要额外增加固定压片或者点胶固定的结构，进一步简化了电池包内部的结构设计流程。
