适配LoRa模块的433MHz螺旋弹簧天线结构

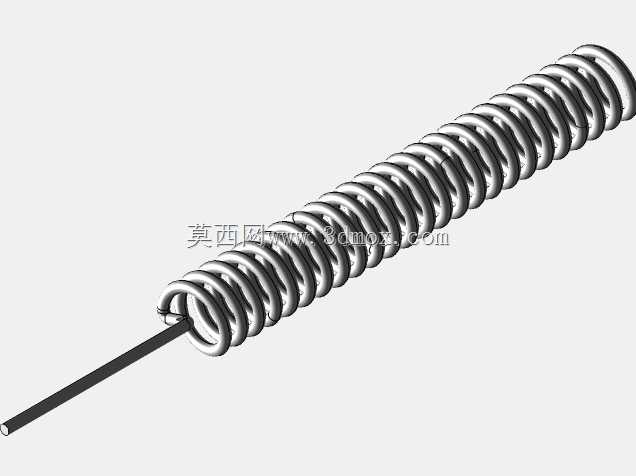

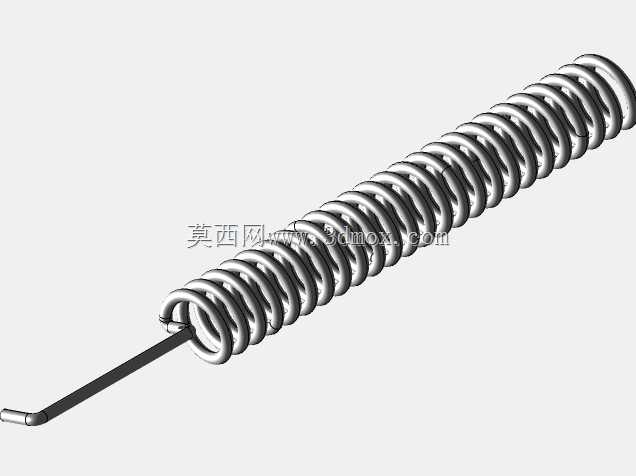

在低功耗广域无线通讯的终端硬件设计中，天线的结构形态直接决定了设备的信号收发稳定性，尤其是采用LoRa调制方案的433MHz频段终端，往往需要在紧凑的设备内部空间里完成天线布局，同时兼顾信号增益与安装可靠性，这类螺旋弹簧天线正是针对这类场景设计的射频辐射部件。不同于外置胶棒天线需要预留设备外壳开孔、占用外部空间的设计，弹簧结构的天线可以直接焊接在PCB板的射频馈点上，完全内置在设备壳体内部，非常适合各类嵌入式无线采集终端、智能抄表模块、工业无线传感节点这类对设备外观尺寸有严格限制的应用场景。从结构设计逻辑来看，433MHz频段的1/4波长辐射体长度约为17厘米左右，采用螺旋弹簧的结构形式，可以在有限的轴向长度内通过螺旋绕制的方式等效拉长辐射体的电气长度，在压缩整体安装尺寸的同时保证谐振频率落在目标工作频段内，避免直杆天线过长导致的安装干涉、运输易弯折损坏的问题。这款天线的螺旋段直径控制在5.5毫米，螺旋部分的零件总长度为38毫米，针对不同的PCB安装布局，分别设计了直引脚与弯焊针两种结构形态：直引脚版本的引脚长度为16毫米，适合在PCB上预留直插焊盘的安装场景，插装后焊接固定即可，引脚长度可以根据设备壳体内部的净空高度做适应性裁剪；弯焊针版本的引脚长度约14毫米，焊针尾部长度为2.6毫米，适合表贴工艺或者PCB边缘侧焊的安装场景，弯折后的焊针可以贴合PCB板面焊接，进一步降低天线整体的安装高度，适配更薄的设备壳体。在实际结构选型时需要注意，弹簧天线的螺旋段周围需要预留足够的净空区域，避免大面积金属覆铜、金属结构件贴近螺旋辐射体，否则会导致天线谐振频率偏移、驻波比升高，直接影响无线通讯的有效距离与信号稳定性；弹簧本身采用导电性能良好的弹性金属材质绕制，自身具备一定的抗形变能力，在设备受到轻微振动、冲击的工况下，不会像硬质金属杆天线那样容易出现根部断裂的问题，焊接固定后的结构可靠性更高，能够适应工业现场、户外部署的复杂工况。这类弹簧天线的匹配设计需要结合终端设备的PCB地平面尺寸做微调，不同的设备内部金属环境会对天线的阻抗产生细微影响，建模时保留的完整螺旋结构参数，可以为后续的天线匹配仿真、结构干涉检查提供准确的数模参考，帮助结构工程师在设备布局阶段就提前确认天线的安装空间，避免后期开模后才发现天线安装位置存在干涉、净空不足的问题，缩短硬件开发的迭代周期。
