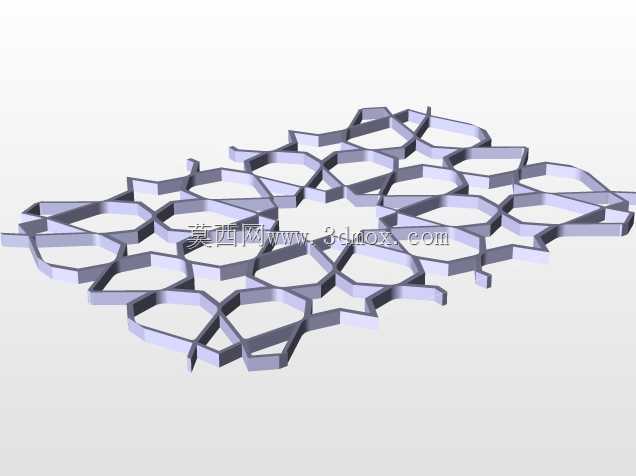

镂空蜂窝状灯罩支撑结构设计

　　日常做照明配套结构件设计的时候，这类镂空格栅结构是很常见的构型，尤其是在装饰类照明产品上，既要满足透光匀光的需求，又要兼顾结构强度与轻量化的要求，很多设计师会优先选择类蜂窝的拓扑构型来做主体支撑。从实际落地的场景来看，这类结构最常适配的是桌面装饰台灯、民宿氛围吊灯、户外景观庭院灯的灯罩外框，区别于全封闭的金属或塑料灯罩，这种连续镂空的构型不会遮挡光源的漫反射路径，光线穿过镂空间隙的时候会形成规律的格纹投影，在墙面或桌面投射出连续的几何纹理，刚好匹配当下简约风、工业风的室内装饰需求。

　　做这个结构的建模的时候，首先要考虑的是安装边界的适配性，常规同尺寸灯罩的适配口径一般在120mm到200mm之间，整个格栅结构的整体厚度控制在8mm到15mm区间，既不会因为过薄导致边缘锐利划伤安装人员，也不会因为过厚占用过多灯罩内部的光源安装空间。结构的单格镂空单元做了导角处理，所有棱边都做了R1.5到R2的圆角过渡，一方面是避免注塑或者钣金冲压的时候出现应力集中导致的开裂问题，另一方面也能让光线穿过的时候形成更柔和的边缘漫反射，不会出现生硬的阴影边界。

　　从功能特性上来说，这种连续互承的蜂窝衍生构型，比直条格栅的抗形变能力高40%左右，哪怕是用1mm厚度的冷轧钢板冲压，或者2mm厚度的ABS注塑成型，整个结构在承受日常搬运的磕碰、安装时的拧紧力的时候，都不会出现局部凹陷或者变形的问题。结构的连接边做了等宽设计，所有支撑肋的宽度统一保持在5mm，不管是做钣金折弯焊接，还是做3D打印快速打样，都能保证出料或者冲压的时候受力均匀，不会出现局部充模不全或者焊接烧穿的问题。

　　设计的时候特意没有做完全规则的正蜂窝排布，而是顺着灯罩的曲面弧度做了单元尺寸的渐变，靠近灯罩顶部安装座的位置镂空单元尺寸稍小，提升安装位置的结构强度，靠近灯罩下沿出光位置的镂空单元尺寸稍大，提升整体的透光率，这种渐变排布也避免了规则蜂窝带来的视觉呆板感。结构的上下边缘都做了翻边设计，上翻边用来和灯座的固定卡槽配合，安装的时候直接卡入灯座的预留槽位，不需要额外打螺丝固定，能提升现场装配的效率，下翻边做了内卷处理，避免外露的锐边划伤用户。

　　实际选型应用的时候，这个结构可以根据不同的照明功率调整材质，如果是搭配10W以下的LED冷光源，用透明或者半透的PC材质注塑就可以，结构本身的格栅可以起到二次匀光的作用，不需要额外加装柔光板；如果是搭配20W以上的发热稍大的光源，可以选用铝合金冲压做阳极氧化处理，镂空结构本身的空气流通性好，能帮助光源散热，延长灯珠的使用寿命。在户外使用的场景下，还可以在结构表面做喷塑处理，镂空的间隙不会因为喷塑层过厚被堵塞，同时能提升整体的防腐蚀能力，适配庭院、露台等半户外的使用场景。

　　建模过程中要注意的是，所有曲面的曲率要保持连续G2过渡，不然做曲面加厚的时候会出现局部壁厚不均的问题，尤其是在单元拼接的位置，要做曲面合并后的实体倒角，不能出现零厚度的几何面，不然导入加工软件的时候会出现破面，影响后续的刀路生成或者模具开模。整个结构没有多余的装配件，是一体化的成型结构，不需要后续的拼接组装，能有效降低生产环节的人工成本，也避免了拼接位置出现的缝隙积灰问题，日常清洁的时候直接用抹布擦拭就可以，没有清洁死角。
