联动出料控制式小型带式输送机构

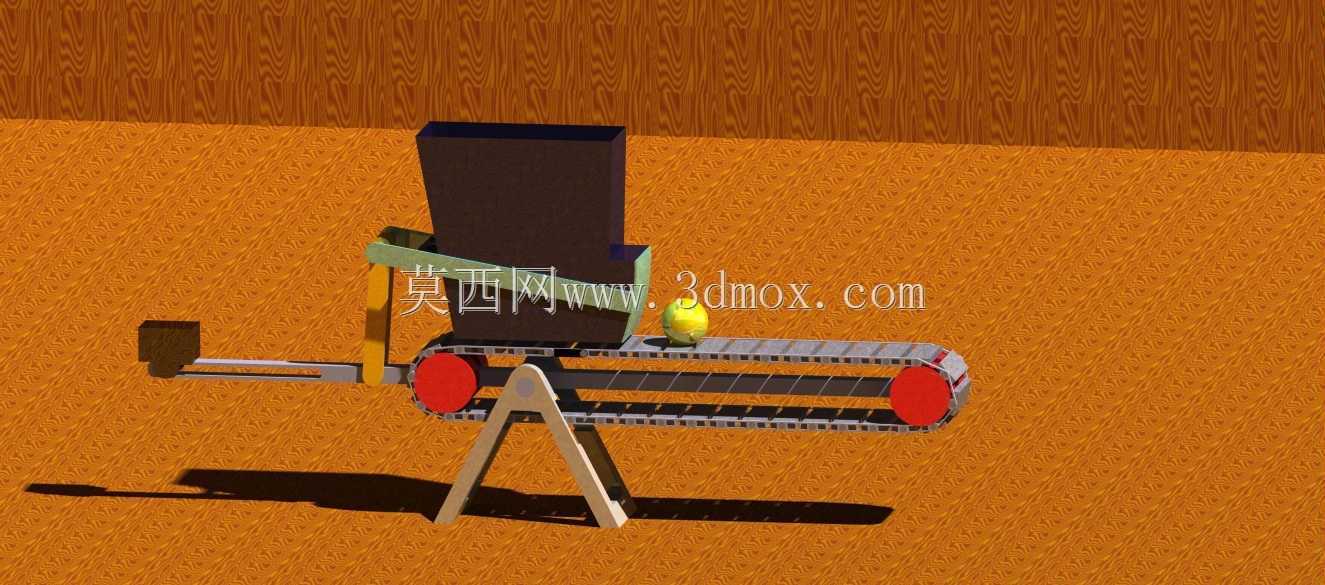

　　在小型物料分拣、颗粒状工件定量供给的生产场景中，这类带联动出料控制的输送机构常被布置在加工工位前端，衔接料仓与后续加工、计数或包装工序，替代人工完成物料的匀速输送与出料节奏匹配，避免人工送料的节拍偏差与物料洒落问题。从结构组成来看，该机构核心包含环形输送皮带、两端传动改向辊组、三角支撑机架、手动联动操作组件以及出料导料结构，各部件的配合逻辑围绕输送稳定性与出料可控性展开设计。传动辊组采用两端同轴定位结构，主动辊端预留动力输入接口，可根据现场工况匹配手轮驱动或小型减速电机驱动，改向辊端设置张紧调节余量，通过辊轴安装座的长槽结构调整皮带张紧度，避免长期运行后皮带打滑跑偏；输送皮带表面做防滑纹理处理，针对小型球状、块状物料输送时，

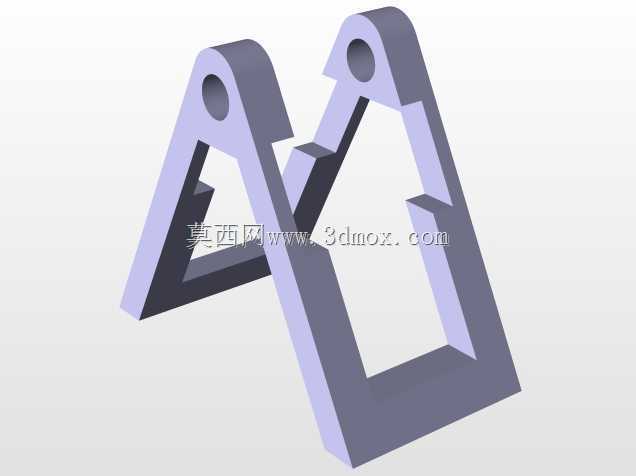

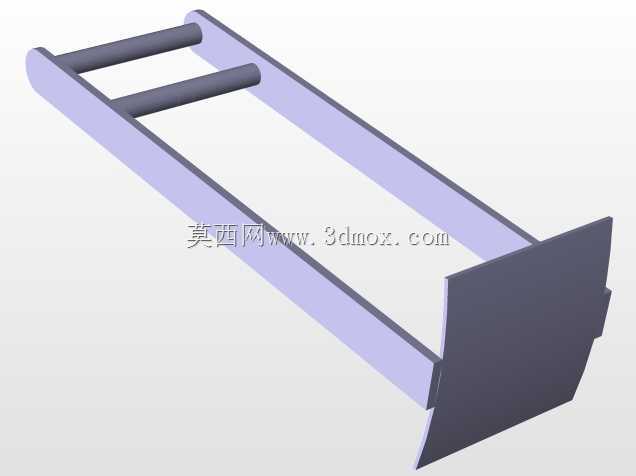

　　可减少物料在皮带表面的相对滑动，保证输送位置精度。三角支撑机架采用型材拼接结构，支腿与水平输送架的连接位置做加强筋处理，支撑脚底部预留安装孔位，可直接通过膨胀螺栓固定在车间地面或工作台台面，安装时需保证输送架整体水平度偏差不超过千分之三，避免物料在输送过程中向单侧偏移。联动控制组件与出料导料结构直接连接，操作端的手柄通过连杆机构与出料口的挡料板联动，扳动手柄时可同步调整挡料板的开合角度，无需额外设置独立的出料控制执行件，简化了整体结构的同时，实现了输送过程与出料动作的同步匹配，当需要暂停出料时，扳动手柄即可让挡料板封闭导料通道，输送皮带可保持运行或同步停止，适配不同的生产节拍需求。设计过程中，

　　首先根据目标输送物料的单重与外形尺寸确定输送皮带的宽度，该机构的输送宽度适配直径30mm以内的球状物料或边长50mm以内的块状物料，输送段的水平长度可根据现场安装空间做等比例缩放，改向辊的中心距调整范围预留了10%的余量，方便后期维护时更换不同厚度的输送皮带。导料结构的进料端直接衔接上方料仓的出料口，导料槽的内壁做圆弧过渡处理，减少物料下落时的卡滞风险，挡料板的开合角度范围设置在0到45度之间，可通过手柄的停留位置控制出料流量大小，满足不同给料速度的需求。安装边界方面，该机构整体占用空间较小，宽度方向尺寸不超过输送皮带宽度加120mm的机架余量，高度方向可通过支腿的固定孔位调整上下50mm的安装高度，适配不同高度的后续设备进料口；

　　传动侧预留80mm的操作与维护空间，方便后期对传动辊轴承加注润滑脂、调整皮带张紧度，非传动侧可紧贴工位挡板安装，无需额外预留过多空间。实际应用中，这类小型输送机构可用于小五金零件的加工工位送料、农产品小型果实的分拣输送、教学实验台的物料输送演示等场景，结构简单易维护，无复杂电控元件，对使用环境的要求较低，即使在多粉尘的小型加工车间内也能稳定运行；连杆联动的结构设计避免了额外的控制元件故障点，日常维护仅需定期检查皮带磨损情况、连杆铰接点的润滑状态即可，大幅降低了设备的运维成本。在三维建模过程中，各部件的装配关系完全按照实际加工装配逻辑设置，传动辊与机架的转动配合、连杆与挡料板的铰接配合、皮带与辊组的包角参数都符合实际机械设计规范，可直接作为同类小型输送设备的设计参考，也可用于教学场景中的机械联动原理演示，帮助从业者理解连杆机构与输送结构的配合逻辑。
