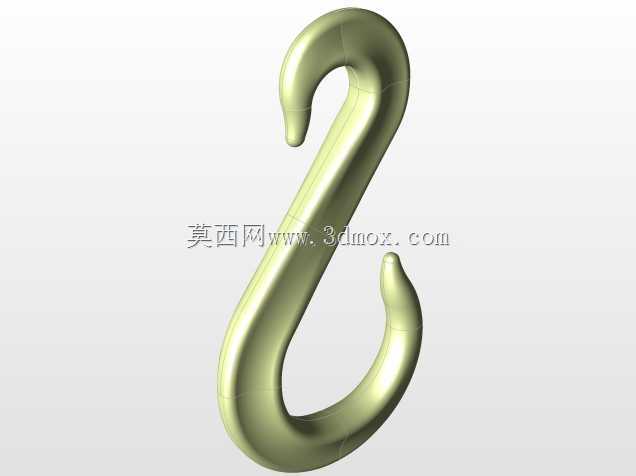

工业起重吊装用S型承重吊钩结构设计

　　在车间物料转运、仓储货物堆垛、轻型设备检修吊装等日常作业场景里，这类S型吊钩是出现频率极高的末端吊具，和传统带安全舌片的直柄起重钩不同，它的双弯弧结构可以同时实现上下两个挂接点的快速连接，不需要额外搭配卸扣就能完成吊索与被吊物的挂接，在小吨位、快节奏的吊装作业里能大幅减少挂接准备时间。从结构受力逻辑来看，整个钩体采用连续变曲率的S形流线设计，没有直角转折或者截面突变的位置，吊装作业时载荷会沿着钩体的弧形轮廓均匀传递，不会在局部形成应力集中点，能有效避免长期交变载荷下的疲劳开裂问题。钩体两端的钩头都做了收窄的圆弧过渡，既方便快速穿入吊环、吊装带的吊耳孔，也能在挂接后形成自然的防脱限位，只要作业时挂接深度超过钩头的拐点位置，

　　正常起升过程中吊索不会从钩端滑出。设计这类吊钩的时候，首先要匹配额定起重量对应的截面尺寸，钩身的横截面采用椭圆过渡形态，相比等直径的圆截面，在受拉侧的截面模量更高，同等材料用量下能承受更大的拉伸载荷，同时椭圆截面的边缘做了全圆角打磨处理，和吊装带、钢丝绳接触的时候不会切割索具的纤维或者钢丝，能延长配套吊索的使用寿命。安装边界上，这类吊钩不需要额外的固定基座，属于活动式吊具，上端钩头挂接在电动葫芦的下吊钩、手拉葫芦的吊环或者横吊梁的挂点上，下端钩头直接挂接被吊物的吊孔、打包带或者专用吊具，使用时需要保证上下两个挂接点的受力方向和钩体的中心平面重合，避免侧向受载导致钩体扭转变形。实际使用场景里，这类吊钩覆盖了从车间内的轻型工件转运，

　　到仓储环节的整箱货物吊装，再到户外装修场景的物料提升等多个场景，相比封闭环型的吊环，它的开口式设计可以实现不停机状态下的快速挂摘，在多频次循环吊装作业里的操作效率优势非常明显。设计过程中还要考虑钩体的自重平衡，整个S形的重心落在上下两个钩头连线的中点位置，空钩状态下能自然保持竖直姿态，不会因为重心偏移出现歪斜，方便作业人员单手完成挂接操作。钩头的开口尺寸要匹配常用吊索的直径范围，开口过小会导致粗规格的吊装带无法挂入，开口过大则会增加吊索意外脱出的风险，同时钩尖位置做了微幅的内收处理，挂接后钩尖不会突出于钩体的轮廓外侧，避免作业过程中钩尖刮擦工件表面或者划伤操作人员。从材料选型的匹配性来看，这类吊钩的三维建模过程中，

　　需要重点校核两个弯弧段的弯曲应力，结合材料的屈服强度预留足够的安全系数，同时要在模型里预留出后续热处理的变形余量，避免淬火后钩体的曲率变化导致开口尺寸超差。和普通的民用S钩不同，工业级的起重吊钩在两个弯弧的受力段都做了截面加厚处理，模型里可以看到钩身中间段的截面尺寸略大于两端钩头位置，这是因为中间段是整个钩体承受弯矩最大的位置，加大截面能有效提升整体的承载能力。在和其他吊具配套使用的时候，要注意吊钩的额定载荷要和配套的吊索、葫芦的额定载荷保持匹配，不能用小吨位吊钩挂接大载荷的起升设备，同时作业前要检查两个钩头的挂接深度，确保吊索完全落入钩底位置，不能搭在钩尖位置起吊。这类吊钩的三维模型构建过程中，采用扫掠特征完成主体结构的建模，沿着S形的引导线绘制变化的截面轮廓，保证整个钩体的曲面过渡顺滑，没有折痕或者凸起，后续导出的模型可以直接用于有限元受力分析，模拟不同载荷角度下的应力分布，优化截面尺寸参数，在保证承载能力的前提下尽可能降低钩体自重，减轻作业人员的操作负担。
