杠杆毂机械传动连接构件结构设计

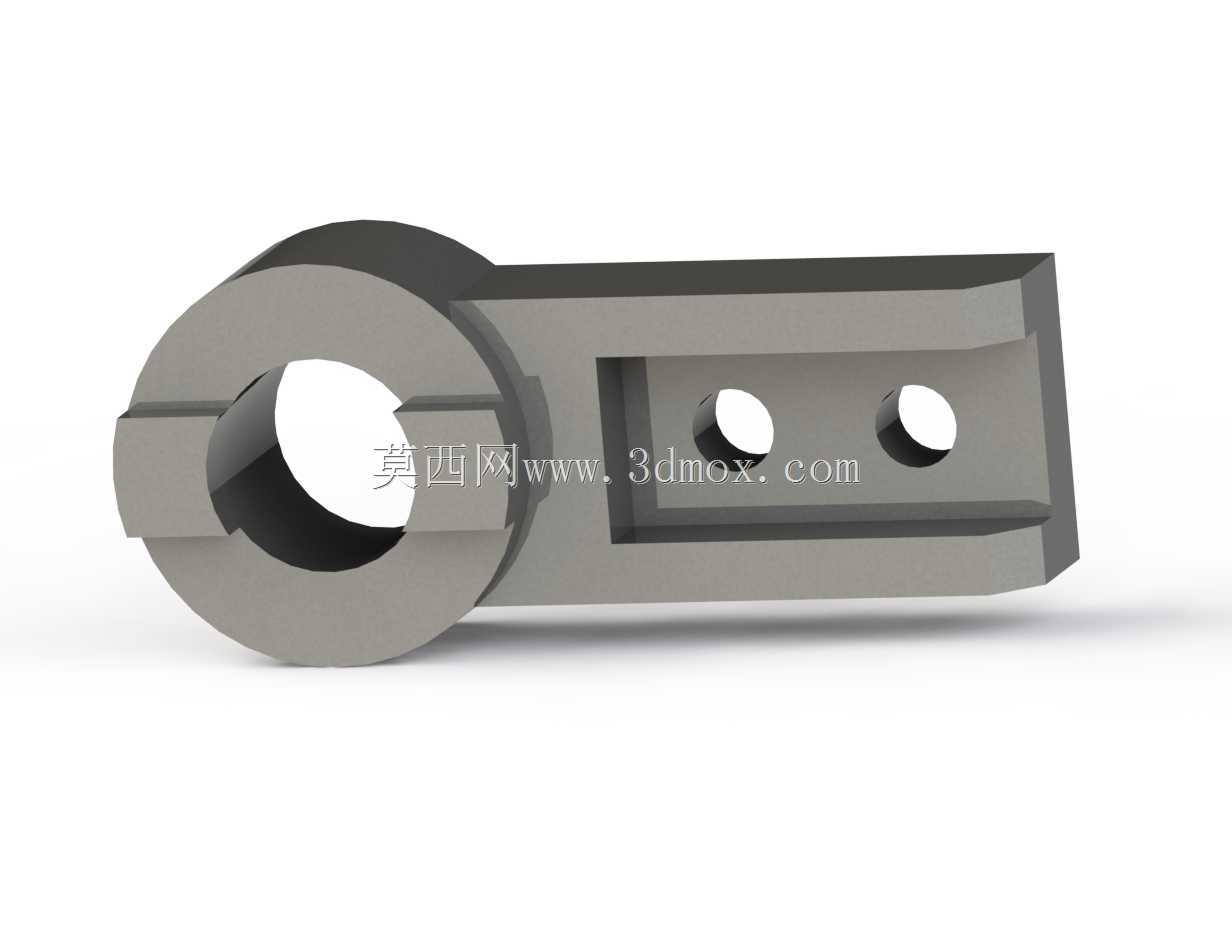

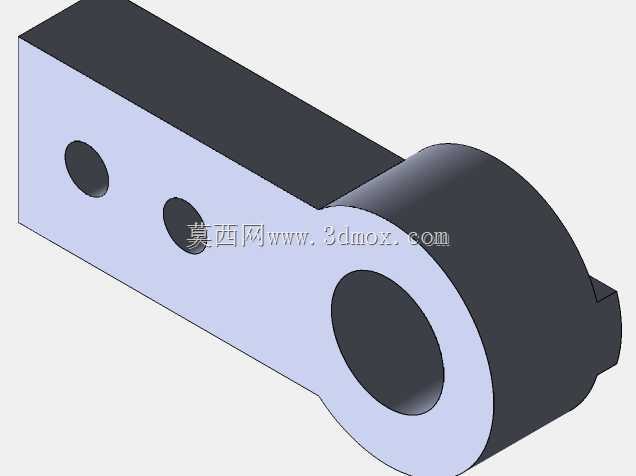

　　在各类需要实现摆动传动、力矩传递的工业设备结构中，杠杆毂是承担铰接支撑与动力传导的核心受力零件，常见于轻工自动化生产线的摆臂机构、机床操作连杆组件、农用机械的调节操纵结构、输送设备的张紧摆架等场景，其结构合理性直接决定整套连杆机构的传动精度、运行稳定性与服役寿命。从实际工况受力角度出发，该零件的主体环形毂部是核心的安装承载区域，内孔用于与固定铰接销轴配合，承担整套杠杆结构的径向支撑载荷，环形结构两侧开设的对称缺口槽，是为了适配轴端的防转卡装结构，避免工作过程中毂体与销轴发生相对周向转动，保证力矩传递过程无空程间隙。与环形毂部一体延伸的长臂结构，是杠杆力臂的主体承载段，长臂采用了槽型截面设计，相较于实心矩形截面，

　　在保证整体抗弯刚度的前提下有效降低了零件自重，减少了摆动过程中的惯性冲击，适配高频往复摆动的工况需求。长臂上开设的两个同轴通孔，用于连接外部传动拉杆或者执行端构件，孔位的中心距尺寸经过受力核算，匹配对应机构的传动比设计要求，安装时可根据实际行程需求选择对应孔位，实现不同力臂比的调节，适配多工况的使用需求。在设计过程中，首先需要明确整套杠杆机构的额定传递力矩、最大摆角范围、铰接端的安装轴径参数，以此确定环形毂部的内孔直径、毂体壁厚，保证环形截面的压应力、剪切应力处于材料许用应力范围内，避免长期受载出现毂体开裂、内孔磨损超差的问题。长臂部分的长度尺寸需要匹配整套机构的行程要求，槽型结构的壁厚、加强筋的过渡圆角需要经过抗弯模量核算，

　　保证在最大偏载工况下长臂的挠度变形量控制在允许范围内，避免因变形过大导致传动卡滞。零件的所有棱边都做了倒角处理，一方面避免安装过程中锐边划伤操作人员，另一方面减少应力集中点，提升零件的抗疲劳性能，尤其是环形毂与长臂的连接过渡区域，采用了大圆角平滑过渡，避免应力集中导致的连接部位断裂问题。安装边界方面，环形毂部的轴向长度需要匹配铰接支座的安装间距，保证安装后毂体两端与支座挡板留有合理的轴向间隙，避免热胀冷缩导致转动卡滞；长臂上的安装孔采用了铰孔精度设计，与连接销轴采用小间隙配合，保证传动过程无回程间隙，同时孔端预留了沉台空间，用于安装销轴的防脱挡圈，避免运行过程中销轴窜动脱出。从实际装配适配性来看，

　　该零件的结构设计充分考虑了加工工艺性，环形内孔可采用车削加工一次成型，长臂的槽型结构可通过铣削加工完成，所有安装孔的位置度公差控制在合理范围内，既保证装配精度，又不会过度提升加工成本。在实际使用场景中，该类杠杆毂通常搭配耐磨衬套安装在铰接销轴上，衬套可定期更换，避免毂体内孔直接磨损，延长整套构件的使用寿命，长臂端的连接部位可根据实际需求加装关节轴承，补偿安装过程中的角度偏差，降低连杆机构的装配精度要求，提升机构运行的顺畅度。针对不同的载荷工况，可通过调整零件的材料选型适配，轻载工况下可采用铝合金材料加工降低自重，重载工况下可采用45号钢调质处理提升强度，有腐蚀环境的使用场景可采用不锈钢材料加工，结构本身的设计参数无需大幅调整即可适配不同材料的加工需求。
