三星款入耳式蓝牙耳机外壳结构设计

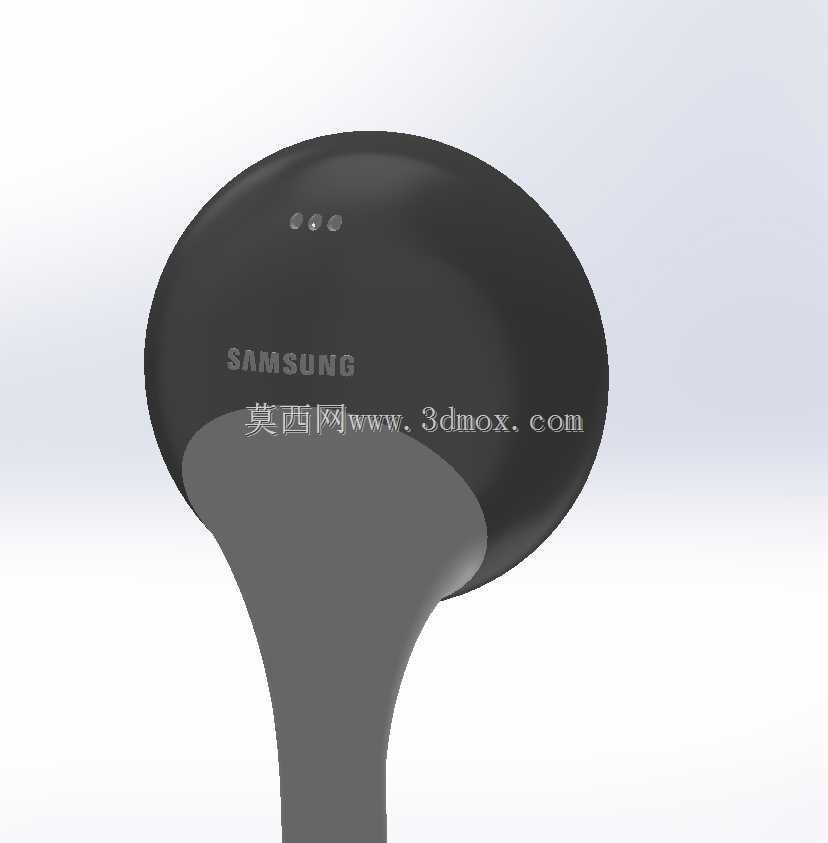

　　日常做消费电子结构件建模时，入耳式蓝牙耳机的外壳是很考验细节把控的一类零件，毕竟这类产品直接和人体耳道接触，同时还要兼顾内部元器件的排布空间、佩戴舒适度、外观质感多重要求。这次做的这款入耳式耳机外壳，整体采用圆润的椭球形腔体设计，腔体外侧做了微弧的哑光曲面过渡，没有生硬的棱角，既避免了注塑成型时的应力集中问题，也能让手指捏取的时候有更贴合的触感，日常从充电盒取放、佩戴调整的时候不容易打滑。腔体正面预留了三个微小的指示灯开孔位，开孔边缘做了0.1mm的倒角处理，避免装配时刮花导光件，也能减少注塑时的披锋问题，这三个开孔对应内部PCB板上的状态指示灯，用来反馈配对、充电、低电量的工作状态，开孔位置选在腔体外侧靠上的区域，

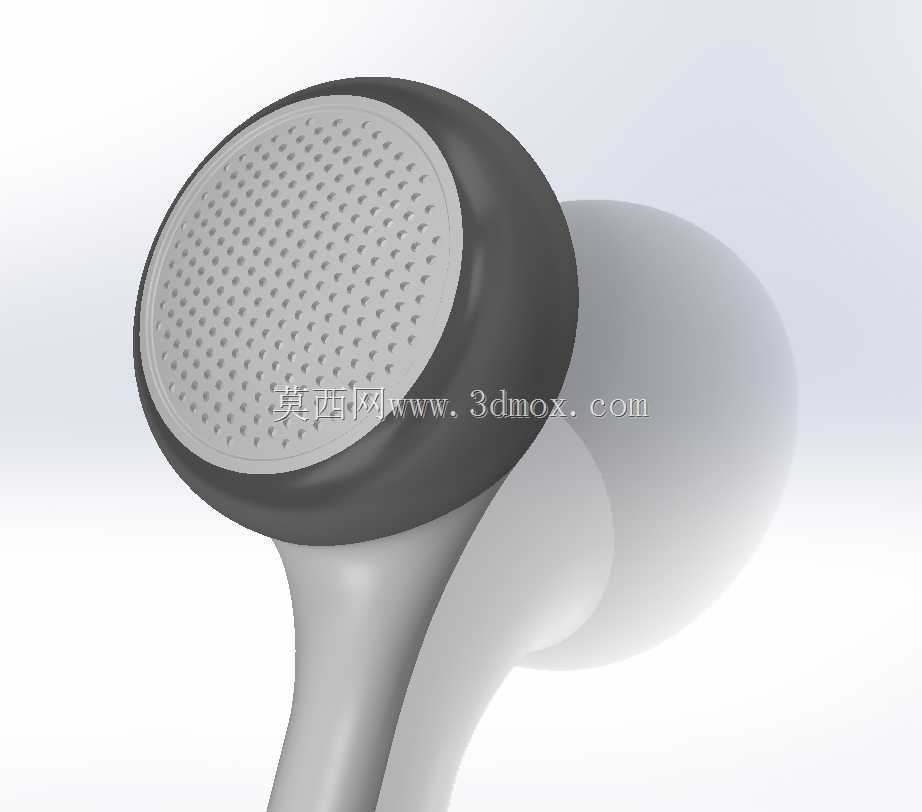

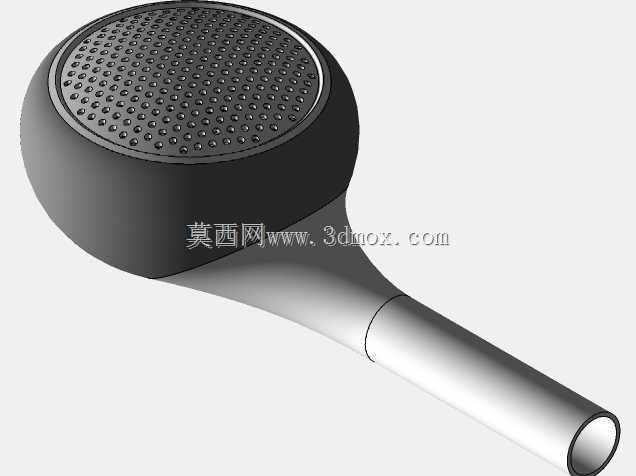

　　佩戴时不会被耳廓遮挡，用户低头或者侧视就能快速看到灯效状态，不需要刻意把耳机摘下来。入耳的导音管部分做了渐变的锥度设计，从腔体连接处往出声口方向逐步收窄，管壁厚度均匀控制在1.2mm，既保证了结构强度，不会因为日常跌落、挤压出现开裂，也给内部的扬声器单元、出音孔滤网留出了足够的安装空间，导音管的外径尺寸匹配市面上通用的硅胶耳塞套，用户可以根据自己的耳道尺寸更换不同规格的耳塞，不需要做专属的配套耳塞，能有效降低后续的配件成本。腔体的合模线选在腔体侧面的曲率最大位置，后续做表面处理的时候可以很方便地把合模线打磨掉，不会在外观面留下明显的痕迹，外壳内侧做了一圈0.8mm高的定位筋，用来和内部的PCB支架、电池仓做卡扣配合，

　　不需要额外打胶就能实现初步固定，后续生产装配的时候可以提升组装效率，也方便后期的维修拆解。外壳的内壁还做了几处微小的防撞凸点，当内部元器件装配到位后，凸点可以顶住电池和PCB板的边缘，避免日常使用过程中因为晃动、跌落导致元器件移位，出现接触不良的问题。从佩戴适配的角度来说，腔体的弧度参考了亚洲人耳甲腔的平均轮廓数据，佩戴时腔体外侧可以自然贴合耳甲腔的内壁，重量分布均匀，长时间佩戴也不会出现明显的坠胀感，入耳部分的长度控制在11mm，不会因为伸入耳道过深造成胀痛感，也不会因为太浅导致佩戴容易脱落，日常通勤、运动的时候都能保持稳定的佩戴状态。外壳的整体壁厚做了均匀化处理，所有转角位置都做了R0.5以上的圆角过渡，避免注塑成型时出现缩水、

　　缺胶的问题，适合采用ABS或者PC材质进行注塑生产，表面可以做哑光晒纹处理，不容易残留指纹和划痕，日常使用的耐脏性更好。在做建模的时候，特意把所有的卡扣、定位结构都做了拔模斜度处理，拔模角度控制在1.5度，保证注塑脱模的时候不会出现刮伤、粘模的问题，所有的开孔位置都做了碰穿位的补强，避免开孔处因为壁厚太薄出现断裂。另外腔体尾部的位置预留了麦克风的拾音开孔，开孔位置对准人嘴的方向，配合内部的防风噪结构，可以提升通话时的拾音效果，减少环境风噪的影响。整个外壳的结构没有多余的复杂曲面，既保证了外观的简洁流畅，也兼顾了生产制造的可行性，不会因为过于复杂的造型导致模具成本过高，适合批量量产。
